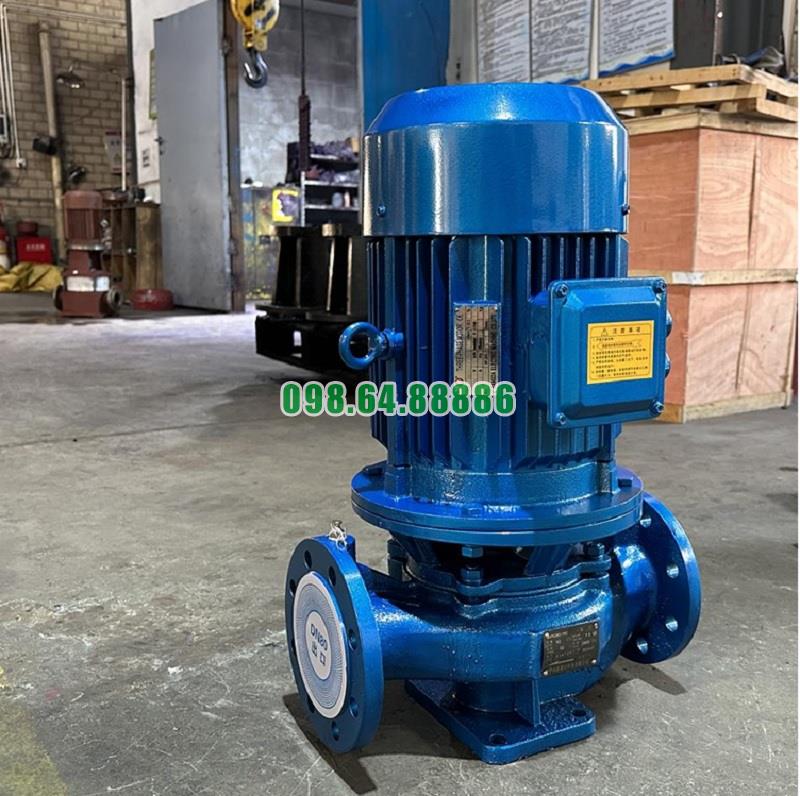

Máy bơm ly tâm, bơm hút xả đặt nằm thẳng ISG80-125, IRG80-125 5.5kw, 20m3, 50m

Giải pháp tối ưu với bơm đồng trục thẳng đứng model ISG80-125, IRG80-125

Lựa chọn cấu hình phù hợp

• Định nghĩa điểm làm việc: xác định lưu lượng, cột áp, biểu đồ hệ thống để chọn đường kính cánh và công suất động cơ đúng tải.

• Dự phòng vận hành: cấu hình N+1 cho hệ thống quan trọng; dùng bơm luân phiên để cân bằng giờ chạy.

• Tối ưu vật liệu: nước sạch chọn gang + inox trục; nước mặn/ăn mòn nhẹ dùng inox 304/316, cánh đồng hoặc inox; nước nóng dùng EPDM cho gioăng.

Tối ưu thủy lực và đường ống

• Hút ngắn – thẳng – kín: hạn chế co, cút ở đường hút; đảm bảo NPSH available > NPSH required + biên an toàn.

• Ống đẩy hợp lý: giảm tổn thất ma sát bằng đường kính ống phù hợp; bố trí van một chiều, van khóa, đồng hồ áp tại vị trí dễ thao tác.

• Bình tích áp/van chống búa nước: lắp surge vessel hoặc van giảm chấn tại các tuyến dài để bảo vệ bơm và ống.

Tối ưu năng lượng

• Biến tần (VFD): điều khiển tốc độ quay theo áp suất/độ chênh áp đặt trước; khai thác quan hệ Q ~ n, H ~ n², P ~ n³ để tiết kiệm điện.

• Điều khiển PID: đặt setpoint áp suất ổn định, tránh dao động on/off liên tục.

• Hiệu suất tổng thể: chọn điểm làm việc gần BEP (Best Efficiency Point), theo dõi kW/m³·h để phát hiện lệch chuẩn.

Tối ưu độ tin cậy và tuổi thọ

• Căn chỉnh đồng tâm: kiểm tra độ đảo trục, độ rơ vòng bi; dùng khớp nối đàn hồi nếu cần giảm chấn.

• Làm kín chuẩn: chọn phớt cơ khí (Carbon/SiC/TC) theo chất lỏng và nhiệt độ; đảm bảo lưu lượng rửa phớt khi yêu cầu.

• Bôi trơn và làm mát: theo dõi nhiệt vòng bi, nhiệt vỏ động cơ; giữ khe thông gió sạch để tránh quá nhiệt.

Vận hành và điều khiển thông minh

• Tự động hóa: tích hợp áp kế điện tử, lưu lượng kế, cảm biến rung/ nhiệt và bảo vệ khô (float/pressure switch).

• Liên động an toàn: logic ngừng khi mất nước mồi, trễ khởi động giữa các bơm, chống khởi động lặp.

• Luân phiên – ưu tiên: thuật toán alternate/lead–lag để phân bổ giờ chạy, duy trì độ sẵn sàng.

Bảo trì theo tình trạng

• CBM/Condition-based: theo dõi rung, âm học, kW, nhiệt để dự báo thay vòng bi, phớt.

• Lập lịch PM: định kỳ vệ sinh lưới hút, siết bulông, kiểm tra lệch trục, hiệu chỉnh biến tần.

• Chất lượng nước: lọc rác, khử cặn để bảo toàn cánh bơm và volute.

Giảm ồn – rung tại hiện trường

• Chân đế và cao su giảm chấn: dùng đế bê tông đủ khối lượng, đệm cao su đúng tải.

• Mềm hóa kết nối: lắp khớp nối mềm hai đầu bơm để triệt rung truyền vào ống.

Quy trình chạy thử – nghiệm thu

• Mồi bơm và xả khí: mở vent ở đỉnh bơm/đường ống để loại bỏ bọt khí.

• Kiểm chuẩn áp/lưu: ghi đường đặc tính thực tế, so với catalog ở điểm vận hành.

• Biên bản thông số: lưu áp suất hút/đẩy, lưu lượng, dòng/kW, rung, nhiệt làm mốc theo dõi.

Chỉ số KPI khuyến nghị

• kWh/m³: hiệu quả năng lượng

• MTBF: thời gian trung bình giữa hai hỏng hóc

• % thời gian trong dải BEP: chất lượng điều độ

• Leak rate: rò rỉ tại phớt/đệm

• Downtime: tổng giờ dừng theo tháng

Checklist nhanh triển khai

• Đúng điểm làm việc, đúng vật liệu, NPSH đủ biên

• VFD + PID ổn định, van một chiều chất lượng

• Bảo vệ chạy khan, bảo vệ quá tải

• Đế chắc – giảm chấn, khớp nối mềm

• PM + CBM, log dữ liệu vận hành liên tục

Các lĩnh vực khác của bơm đồng trục thẳng đứng model ISG80-125, IRG80-125

1. Hệ thống HVAC (sưởi – thông gió – điều hòa không khí)

Bơm ISG80-125, IRG80-125 thường được sử dụng để bơm tuần hoàn nước lạnh hoặc nước nóng trong các hệ thống điều hòa trung tâm, chiller và hệ thống sưởi. Thiết kế inline giúp kết nối dễ dàng với đường ống của tòa nhà, vận hành êm và ổn định.

2. Xử lý nước và cấp thoát nước đô thị

Bơm phù hợp cho các trạm xử lý nước cấp và nước thải, hỗ trợ bơm nước sạch, nước tái chế hoặc nước sau xử lý tới các khu dân cư, khu công nghiệp. Độ bền cao và khả năng làm việc liên tục giúp đáp ứng yêu cầu vận hành 24/7.

3. Công nghiệp sản xuất và chế biến

Trong các nhà máy thực phẩm, đồ uống, dệt nhuộm hoặc hóa chất nhẹ, bơm được dùng để cấp nước quá trình, vận chuyển dung dịch hoặc cấp nước rửa thiết bị. Cấu tạo chắc chắn, chịu được nhiệt độ và áp lực ổn định, giúp duy trì hiệu suất lâu dài.

4. Năng lượng và nhà máy điện

Bơm được ứng dụng để tuần hoàn nước làm mát, bơm nước ngưng hoặc bơm cấp nước phụ trong các hệ thống turbine và lò hơi. Khả năng vận hành ổn định ở áp suất cao là điểm mạnh khi sử dụng trong môi trường năng lượng.

5. Hệ thống phòng cháy chữa cháy (PCCC)

Khi kết hợp với động cơ điện hoặc diesel, bơm ISG80-125, IRG80-125 có thể dùng làm bơm jockey hoặc bơm chính trong hệ thống PCCC. Áp lực ổn định và thời gian khởi động nhanh giúp đáp ứng kịp thời yêu cầu chữa cháy.

6. Công trình hạ tầng và giao thông

Trong các dự án hạ tầng như đường hầm, bãi đỗ xe ngầm, bơm được dùng để thoát nước chống ngập hoặc cấp nước kỹ thuật. Khả năng lắp đặt linh hoạt giúp dễ bố trí trong không gian hạn chế.

7. Ngành hàng hải và cảng biển

Bơm ISG80-125, IRG80-125 có thể được ứng dụng để bơm nước biển làm mát máy, rửa boong hoặc cấp nước ngọt trên tàu. Với vật liệu chống ăn mòn, bơm hoạt động bền bỉ ngay cả trong môi trường muối mặn khắc nghiệt.

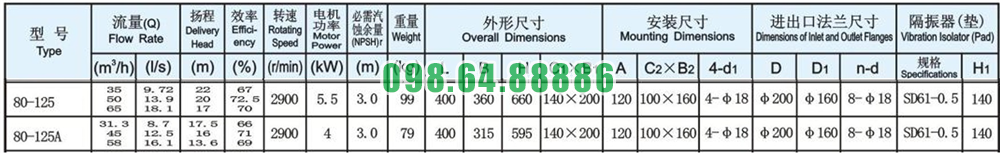

Thông số kỹ thuật và kích thước bơm model ISG80-125

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-125

Đường cong hiệu suất bơm model ISG80-125

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-125

Phụ kiện và kích thước lắp đặt bơm model ISG80-125

Phương thức lắp đặt bơm model ISG80-125
