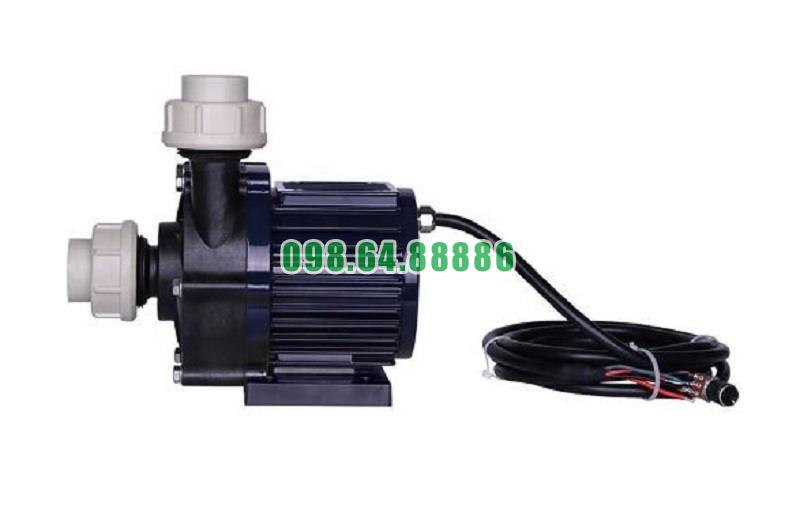

Cấu tạo nổi bật của bơm dẫn động từ TDM-200PERU-DC48 điện áp 24v và 48v
Bơm TDM-200PERU-DC48 là dòng bơm hóa chất dẫn động từ, hoạt động bằng cơ chế truyền động nam châm thay vì trục cơ học. Điều này giúp bơm không rò rỉ, vận hành êm ái và có tuổi thọ cao.
1. Cấu tạo chính
1.1. Bộ phận dẫn động từ
- Cơ chế nam châm vĩnh cửu: Thay vì trục nối trực tiếp giữa động cơ và cánh bơm, bơm sử dụng nam châm truyền động từ, giúp truyền mô-men xoắn mà không cần tiếp xúc cơ học.
- Không rò rỉ: Do không có phớt cơ khí, hạn chế tối đa rò rỉ hóa chất, rất quan trọng khi bơm các chất lỏng độc hại hoặc ăn mòn.
1.2. Cánh bơm (Impeller)
- Là bộ phận quay giúp tạo dòng chảy cho chất lỏng.
- Thường làm từ nhựa chống ăn mòn (PP, PVDF) hoặc thép không gỉ để đảm bảo khả năng bơm hóa chất mạnh như axit, kiềm.
- Được dẫn động bởi từ trường thay vì gắn trực tiếp vào trục động cơ.
1.3. Thân bơm
- Vật liệu chế tạo: Nhựa PP/PVDF hoặc Inox 316 tùy theo yêu cầu sử dụng.
- Chịu áp lực tốt, bảo vệ các bộ phận bên trong và giúp bơm hoạt động ổn định.
1.4. Động cơ điện (Motor)
- Điện áp 24V hoặc 48V DC, cho phép bơm linh hoạt sử dụng trong nhiều hệ thống, kể cả năng lượng mặt trời.
- Động cơ không chổi than (BLDC) hoặc động cơ DC thông thường, giúp tiết kiệm điện và kéo dài tuổi thọ.
1.5. Khoang cách ly (Isolation Chamber)
- Là bộ phận bao quanh cánh bơm, giữ cho nam châm bên trong và bên ngoài tách biệt, đảm bảo truyền động từ hiệu quả.
- Ngăn chặn rò rỉ hóa chất do không có lỗ trục xuyên suốt.
1.6. Đế bơm
- Giúp bơm cố định chắc chắn, giảm rung động khi hoạt động.
2. Điểm nổi bật trong thiết kế
- Không sử dụng trục truyền động trực tiếp, giảm hao mòn cơ khí.
- Dễ bảo trì, không cần thay phớt chặn cơ khí như bơm thông thường.
- Vận hành êm ái, ít rung, phù hợp cho các hệ thống yêu cầu độ ổn định cao.
- Tích hợp hệ thống bảo vệ động cơ, giúp bơm hoạt động an toàn hơn khi gặp tình trạng quá tải hoặc khô cạn.
Dấu hiệu cần bảo trì bảo dưỡng bơm dẫn động từ TDM-200PERU-DC48 điện áp 24v và 48v
Máy bơm dẫn động từ TDM-200PERU-DC48 hoạt động ổn định, nhưng để đảm bảo hiệu suất và tuổi thọ, bạn cần nhận biết các dấu hiệu cần bảo trì, bảo dưỡng:
1. Lưu lượng giảm, áp suất yếu
📌 Dấu hiệu:
- Lưu lượng bơm giảm đáng kể so với mức 76 L/phút.
- Áp suất đầu ra không đạt như ban đầu (đẩy cao kém hơn 10.5m).
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra đường ống có bị tắc nghẽn, bám cặn hóa chất, hoặc rò rỉ không.
- Vệ sinh lưới lọc, ống hút, đầu bơm để loại bỏ tạp chất.
2. Bơm phát ra tiếng ồn bất thường
📌 Dấu hiệu:
- Tiếng ồn lớn hơn bình thường, có âm thanh lạch cạch hoặc rung mạnh.
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra cánh bơm, có thể bị lỏng hoặc mòn do vận hành lâu.
- Nam châm bên trong có thể bị lệch hoặc bị hút vào thành bơm do ma sát.
- Kiểm tra vòng bi gốm, nếu bị mòn cần thay thế.
3. Bơm nóng bất thường
📌 Dấu hiệu:
- Vỏ bơm hoặc động cơ quá nóng, có thể ngửi thấy mùi khét.
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra điện áp cấp (24V hoặc 48V) có đúng mức không.
- Nếu bơm chạy quá tải do tắc nghẽn đường ống, cần vệ sinh lại hệ thống.
- Để bơm nghỉ nếu bị quá tải liên tục.
4. Không bơm được chất lỏng (chạy không tải)
📌 Dấu hiệu:
- Bơm vẫn quay nhưng không hút hoặc đẩy nước ra.
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra đường ống có bị hở khí (airlock) hay không.
- Kiểm tra cánh bơm có bị gãy hoặc mòn không, cần thay mới nếu hỏng.
- Kiểm tra van một chiều có hoạt động bình thường không.
5. Bơm dừng hoạt động hoặc chạy chập chờn
📌 Dấu hiệu:
- Bơm khởi động khó hoặc chạy lúc được lúc không.
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra nguồn điện 24V hoặc 48V có ổn định không.
- Kiểm tra dây điện kết nối, có bị lỏng hoặc đứt gãy không.
- Nếu có bảo vệ quá nhiệt, đợi bơm nguội rồi khởi động lại.
6. Có rò rỉ hóa chất xung quanh bơm
📌 Dấu hiệu:
- Xuất hiện hóa chất rò rỉ tại các khớp nối hoặc thân bơm.
🔧 Nguyên nhân & Cách xử lý:
- Kiểm tra gioăng cao su (O-ring) có bị lão hóa không, thay thế nếu cần.
- Kiểm tra mặt bích kết nối, siết chặt lại nếu lỏng.
Lịch bảo trì khuyến nghị
✅ Hàng tuần: Kiểm tra tổng quát hoạt động của bơm.
✅ Hàng tháng: Vệ sinh lưới lọc, kiểm tra đường ống.
✅ Mỗi 6 tháng: Kiểm tra nam châm, vòng bi, cánh bơm, thay thế nếu mòn.
✅ Mỗi năm: Tổng kiểm tra toàn bộ hệ thống bơm, vệ sinh triệt để.
Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v
Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC48
Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
