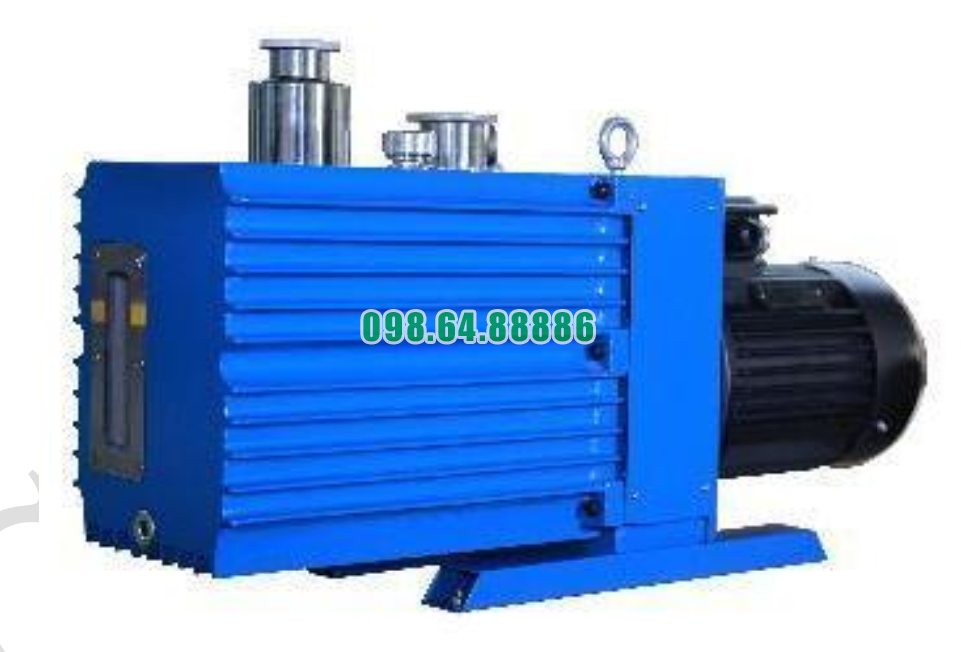

Bơm hút chân không cho máy phủ model 2XZ-25C

Cấu tạo chi tiết bên trong của Bơm chân không cho máy chưng cất quay model 2XZ-25C

Bơm chân không cánh gạt 2XZ-25C thuộc dòng bơm chân không hai cấp (two-stage rotary vane). Cấu tạo bên trong gồm nhiều bộ phận cơ khí chính xác, liên kết chặt chẽ để tạo ra áp suất chân không sâu và vận hành mạnh mẽ khi sử dụng cùng máy chưng cất quay.

1. Buồng bơm hai cấp

Model 2XZ-25C có hai buồng bơm nối tiếp:

• Buồng bơm sơ cấp: thực hiện hút khí ban đầu.

• Buồng bơm tăng áp: giảm áp suất sâu hơn, tạo mức chân không tối ưu.
  Thiết kế hai cấp giúp bơm đạt chân không sâu và vận hành ổn định.

2. Rotor và stato

Rotor là trục quay đặt lệch tâm trong stato. Khi rotor quay, thể tích giữa rotor và stato thay đổi liên tục, tạo khoang hút – khoang nén khí.

• Rotor được gia công chính xác từ thép hợp kim bền.

• Stato là buồng hình trụ hoặc elip bao quanh rotor, tạo không gian nén khí.

3. Cánh gạt (Vanes)

Cánh gạt là chi tiết tạo chân không chính:

• Làm bằng graphite composite hoặc hợp kim chịu mài mòn.

• Trượt ra vào rãnh trên rotor nhờ lực ly tâm.

• Khi quay, cánh gạt ép sát vào thành stato tạo khoang kín để hút và nén khí.
  Cấu trúc cánh gạt giúp bơm hoạt động mượt và tạo chân không sâu.

4. Hệ thống dầu chân không

Dầu chân không đóng vai trò quan trọng:

• Làm kín khe hở giữa roto – cánh gạt – stato

• Bôi trơn các chi tiết chuyển động

• Làm mát buồng bơm

• Bảo vệ chống oxy hóa và hạn chế ăn mòn từ hơi dung môi
  Bên trong bơm có khoang chứa dầu, đường dầu tuần hoàn và bộ tách dầu.

5. Van hút và van xả

• Van hút mở khi bơm bắt đầu gom khí từ thiết bị như máy chưng cất quay.

• Van xả cho phép khí đã nén thoát ra ngoài.
  Van xả thường làm bằng thép đàn hồi, hoạt động dựa trên chênh áp suất.

6. Hệ thống vòng bi

Vòng bi nằm ở hai đầu trục rotor:

• Chịu tải quay cao

• Giúp chuyển động trục mượt và ổn định

• Bôi trơn bằng dầu hoặc mỡ chịu nhiệt
  Chất lượng vòng bi ảnh hưởng lớn đến độ êm và tuổi thọ bơm.

7. Trục truyền động (Driving Shaft)

Là trục nối động cơ với rotor:

• Truyền mô-men xoắn trực tiếp

• Thường kết hợp với khớp nối đàn hồi để giảm rung
  Đảm bảo bơm hoạt động êm và ổn định khi chạy lâu.

8. Vỏ bơm (Pump Housing)

Vỏ bơm được làm từ gang hoặc thép hợp kim:

• Bao che toàn bộ chi tiết bên trong

• Tích hợp khoang dầu, đường dẫn dầu, đường khí

• Gia công chắc chắn để chống rung và hạn chế ăn mòn

9. Bộ lọc khí đầu vào (tùy chọn khi dùng cho máy chưng cất quay)

Khi sử dụng cho máy cô quay, bơm thường kết hợp:

• Bộ lọc hơi dung môi

• Bộ tách ẩm

• Bẫy lạnh (cold trap)
  Giúp ngăn hơi dung môi vào buồng bơm, bảo vệ cánh gạt và dầu.

10. Cơ chế làm mát

Bơm có các khe tản nhiệt trên thân và được làm mát gián tiếp nhờ lưu thông gió của động cơ, giúp duy trì nhiệt độ thấp khi vận hành liên tục.

Cấu tạo bên trong của bơm chân không 2XZ-25C gồm rotor, stato, cánh gạt, buồng bơm hai cấp, dầu chân không, van hút – xả, vòng bi và trục truyền động. Các bộ phận này phối hợp nhịp nhàng giúp bơm tạo chân không sâu, hoạt động mạnh mẽ và bền bỉ khi kết hợp với máy chưng cất quay. Thiết kế tối ưu giúp bơm đáp ứng tốt yêu cầu của phòng thí nghiệm, dược phẩm và sản xuất cần môi trường chân không sạch và ổn định.

Độ bền và tuổi thọ của Bơm chân không cho máy chưng cất quay model 2XZ-25C

Bơm chân không cánh gạt 2XZ-25C là thiết bị được sử dụng rộng rãi trong phòng thí nghiệm, dược phẩm, hóa học và các hệ thống máy chưng cất quay. Một trong những ưu điểm nổi bật của dòng bơm này là độ bền cao và tuổi thọ dài, ngay cả khi vận hành liên tục trong môi trường có hơi dung môi và độ ẩm cao.

1. Vật liệu chế tạo bền bỉ – Chống mài mòn tốt

Model 2XZ-25C được chế tạo từ:

• Thép hợp kim chịu lực, chống biến dạng

• Gang hoặc hợp kim chịu nhiệt cho vỏ bơm

• Cánh gạt composite hoặc graphite có độ bền cao

Nhờ sử dụng vật liệu chất lượng, bơm:

• Chịu được ma sát lớn

• Hạn chế mài mòn trong buồng bơm

• Ít bị ăn mòn khi tiếp xúc hơi dung môi nhẹ

Điều này giúp tuổi thọ cánh gạt và rotor được kéo dài đáng kể.

2. Hệ thống dầu chân không bảo vệ tối ưu

Dầu chân không trong bơm có vai trò quan trọng:

• Giảm ma sát giữa các chi tiết

• Làm kín khe hở, nâng hiệu suất

• Hạn chế bám cặn và oxi hóa

• Làm mát buồng bơm khi chạy liên tục

Khi được thay dầu đúng chu kỳ, bơm 2XZ-25C có thể vận hành ổn định 3 – 5 năm mà không xuất hiện hư hỏng lớn.

3. Động cơ truyền động mạnh và ổn định

Động cơ của bơm được thiết kế:

• Công suất ổn định

• Khả năng chịu tải cao

• Nhiệt độ vận hành thấp

Nhờ truyền động trực tiếp, bơm ít rung, ít hao năng lượng và vận hành êm, góp phần kéo dài tuổi thọ toàn hệ thống.

4. Hệ thống vòng bi bền, ít phải thay thế

Vòng bi được bôi trơn tốt và làm từ thép chịu tải:

• Giảm rung lắc

• Hạn chế tiếng ồn

• Duy trì chuyển động trục ổn định

Nếu được bảo dưỡng định kỳ, vòng bi có thể hoạt động lâu vài nghìn giờ liên tục mà không bị mòn.

5. Khả năng chống ăn mòn – Tăng tuổi thọ khi dùng với máy chưng cất quay

Bơm 2XZ-25C có cấu trúc hỗ trợ chống ăn mòn:

• Vật liệu chống oxy hóa

• Dầu bơm chống hơi hóa chất

• Có thể kết hợp bẫy lạnh để ngăn hơi dung môi vào bơm

Nhờ vậy, bơm ít bị hư hỏng khi sử dụng cùng:

• Ethanol

• Methanol

• Acetone

• Dung môi hữu cơ thường dùng trong chưng cất quay

6. Thiết kế tản nhiệt tốt – Ngăn quá nhiệt khi chạy lâu

Vỏ bơm có khe tản nhiệt giúp:

• Điều hòa nhiệt độ

• Hạn chế nóng dầu

• Giảm khả năng biến dạng vật liệu

Điều này rất quan trọng khi bơm hoạt động hàng giờ liền trong quá trình cô quay.

7. Tuổi thọ thực tế của 2XZ-25C

Với điều kiện vận hành bình thường:

• Tuổi thọ trung bình 5 – 7 năm

• Nếu bảo trì tốt, có thể đạt 10 năm

• Cánh gạt và dầu cần thay theo chu kỳ:

  • Dầu: mỗi 3–6 tháng

  • Cánh gạt: mỗi 1–2 năm tùy cường độ sử dụng

Tuổi thọ cao giúp tiết kiệm chi phí bảo trì và giảm nguy cơ gián đoạn công việc.

Bơm chân không 2XZ-25C là thiết bị có độ bền cao, tuổi thọ dài và khả năng hoạt động mạnh mẽ, đặc biệt phù hợp cho máy chưng cất quay. Nhờ vật liệu bền, dầu bơm chất lượng, động cơ ổn định và khả năng chống ăn mòn tốt, bơm có thể vận hành lâu năm mà vẫn giữ được hiệu suất hút cao. Đây là lựa chọn đáng tin cậy cho phòng thí nghiệm và môi trường sản xuất cần chân không ổn định, bền bỉ.

Thông số kỹ thuật của máy bơm chân không 2XZ-25C

Đường cong hiệu suất của máy bơm chân không 2XZ-25C

Kích thước bản vẽ máy bơm chân không 2XZ-25C

Hình ảnh thực tế của máy bơm chân không 2XZ-25C
