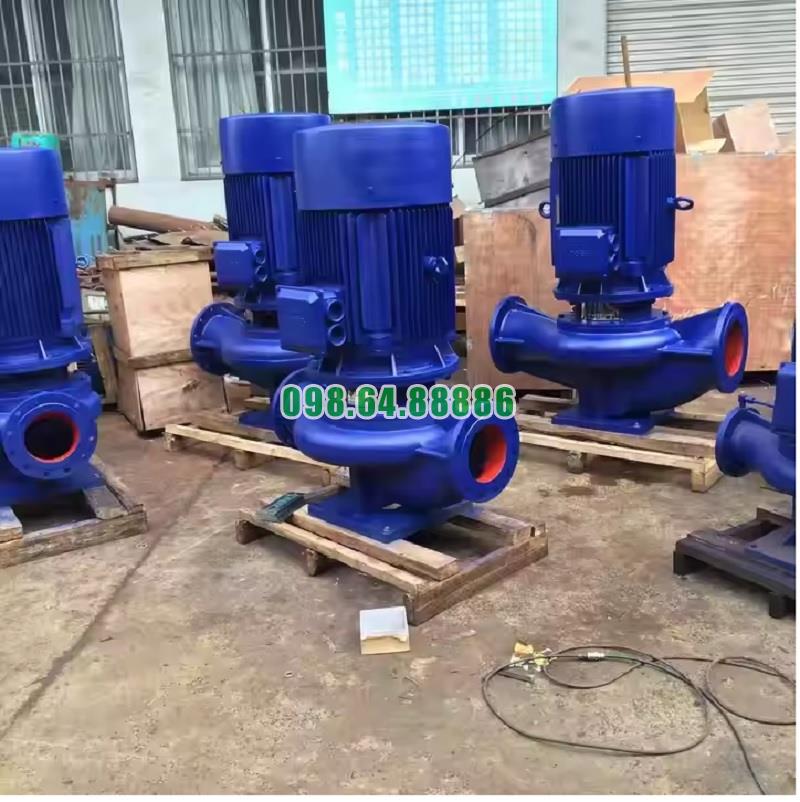

Bơm lùa trục đứng, bơm đa tầng cánh đứng ISG65-125A, IRG65-125A 2.2kw

Tải báo giá
• Mã SP
: ISG65-125A
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 22.4 m3/h hoặc 6.22 L/s, đẩy cao 16m, động cơ 2.2 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Vật liệu cấu tạo Bơm lùa trục đứng model ISG65-125A, IRG65-125A

Thân bơm

Thân bơm được đúc bằng gang xám FC200 hoặc gang cầu FCD450, có độ cứng cao và khả năng chịu áp lực tốt. Trong một số phiên bản đặc biệt dùng cho môi trường ăn mòn, thân bơm có thể chế tạo từ inox 304 hoặc inox 316, giúp chống rỉ sét và oxy hóa hiệu quả.

Cánh bơm

Cánh bơm thường được chế tạo từ gang xám, gang cầu hoặc đồng thau tùy theo yêu cầu kỹ thuật và tính chất chất lỏng. Đối với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao như thực phẩm, nước sạch, cánh bơm sẽ được làm bằng inox 304 hoặc 316L. Vật liệu cánh đảm bảo khả năng tạo áp suất cao, chống mài mòn và cân bằng động tốt.

Trục bơm

Trục bơm sử dụng thép không gỉ SUS304 hoặc SUS316, có độ bền cơ học cao, chịu xoắn tốt, chống ăn mòn và chịu được môi trường làm việc có hóa chất nhẹ hoặc nhiệt độ cao. Trục được gia công chính xác, đảm bảo độ đồng tâm và hạn chế rung lắc khi quay.

Phớt cơ khí

Phớt cơ khí làm từ gốm – than chì, silicon carbide hoặc vật liệu chống mài mòn cao cấp, giúp ngăn rò rỉ chất lỏng tại vị trí trục quay. Trong các ứng dụng đặc biệt, phớt được thay bằng loại chống ăn mòn hóa học hoặc chịu nhiệt độ cao, phù hợp với nước nóng, nước biển, dung dịch hóa chất loãng.

Vòng bi (bạc đạn)

Vòng bi sử dụng loại vòng bi công nghiệp chịu tải cao, có thể làm việc liên tục trong môi trường rung động và nhiệt độ thay đổi. Vật liệu thường là thép hợp kim mạ cứng, được bôi trơn bằng mỡ chịu nhiệt giúp kéo dài tuổi thọ và giảm ma sát.

Gioăng làm kín

Gioăng được làm từ cao su NBR, EPDM hoặc PTFE (Teflon) tùy vào môi trường chất lỏng. Các vật liệu này giúp làm kín tại các mặt bích và các mối lắp ghép, chống rò rỉ khi vận hành dưới áp lực cao.

Đế bơm và khung vỏ

Phần đế và vỏ che động cơ thường được làm bằng thép sơn tĩnh điện hoặc gang đúc, giúp tăng độ ổn định và hạn chế tác động từ môi trường bên ngoài như va đập, bụi bẩn, nước bắn.

Động cơ điện

Vỏ động cơ thường được làm từ nhôm hoặc gang, đảm bảo tản nhiệt tốt và bảo vệ phần cuộn dây bên trong. Động cơ đạt tiêu chuẩn IP54 – IP55, có khả năng chống bụi và chống nước, phù hợp cho cả môi trường trong nhà và ngoài trời.

Mặt bích kết nối

Mặt bích hút – xả thường chế tạo từ gang hoặc thép carbon, theo tiêu chuẩn ISO hoặc DIN, đảm bảo kết nối chặt với hệ thống ống dẫn và chống rò rỉ tại các điểm nối.


Vật liệu cấu tạo của bơm lùa trục đứng ISG65-125A và IRG65-125A được lựa chọn kỹ lưỡng nhằm đảm bảo độ bền, khả năng chống ăn mòn, hiệu suất truyền động cao và vận hành ổn định trong các điều kiện công nghiệp khác nhau. Sự đa dạng về vật liệu cũng cho phép tùy biến theo yêu cầu môi trường làm việc, giúp bơm đạt tuổi thọ lâu dài và hoạt động hiệu quả



Nguyên Tắc Hoạt Động Cơ Bản Của Bơm Lùa Trục Đứng Model ISG65-125A, IRG65-125A

Bơm lùa trục đứng ISG65-125A, IRG65-125A là loại bơm ly tâm đơn tầng cánh, hoạt động dựa trên nguyên lý lực ly tâm để hút và đẩy chất lỏng. Với cấu trúc trục đứng đồng tâm và kiểu kết nối inline, thiết bị này có khả năng vận chuyển lưu chất một cách ổn định, hiệu quả, đặc biệt phù hợp trong các hệ thống cấp nước, tăng áp, tuần hoàn nhiệt và xử lý kỹ thuật.

1. Nguyên lý lực ly tâm – nền tảng hoạt động của bơm

Khi động cơ điện truyền động quay cho trục bơm, cánh bơm gắn trên trục cũng quay theo với tốc độ cao
Chất lỏng được hút vào tâm cánh bơm (vùng có áp suất thấp) qua cửa hút ở đáy bơm
Dưới tác dụng của lực ly tâm, chất lỏng bị văng ra mép ngoài cánh bơm với vận tốc lớn
Chuyển động quay của cánh tạo ra chênh lệch áp suất, từ đó đẩy chất lỏng đi ra khỏi bơm qua đường xả
Năng lượng cơ học từ động cơ được chuyển thành năng lượng động lực và áp suất của dòng chất lỏng

2. Dòng chảy thẳng hàng theo thiết kế inline

Với cấu trúc hút – xả nằm trên cùng một trục ngang (kiểu inline), dòng chất lỏng đi qua bơm không bị đổi hướng đột ngột, giúp:
Giảm tổn thất áp suất
Dễ tích hợp vào hệ thống ống dẫn
Tiết kiệm diện tích lắp đặt và tăng độ ổn định vận hành

3. Buồng xoắn và chuyển hóa năng lượng

Sau khi chất lỏng rời khỏi cánh bơm, nó đi vào buồng xoắn (volute) – nơi dòng chảy được chuyển hóa từ vận tốc sang áp lực
Phần vỏ bơm được thiết kế theo dạng logarit, giúp tăng áp suất đều và ổn định hơn khi dòng chất lỏng đi ra cửa xả
Nhờ đó, bơm có thể tạo ra cột áp cao và lưu lượng ổn định, phục vụ cho các mục tiêu cấp nước tầng cao hoặc bơm tuần hoàn

4. Các yếu tố hỗ trợ nguyên tắc hoạt động hiệu quả

Phớt cơ khí ngăn không cho nước rò rỉ theo trục quay
Khớp nối truyền động giúp giảm sai lệch đồng tâm, tăng tuổi thọ trục
Bạc đạn và ổ trục đỡ giúp trục quay nhẹ nhàng, giảm ma sát
Động cơ công suất phù hợp, truyền mô-men xoắn trực tiếp, không qua hộp số trung gian

5. Tóm lược nguyên tắc hoạt động theo chu trình

Khởi động: Động cơ quay → trục bơm quay → cánh bơm quay
Hút: Áp suất tại tâm cánh giảm → nước được hút từ đầu hút vào buồng bơm
Tăng tốc: Cánh bơm quay → tạo lực ly tâm → chất lỏng văng ra ngoài với vận tốc lớn
Tăng áp: Dòng chảy vào buồng xoắn → vận tốc chuyển thành áp suất
Thoát nước: Nước được đẩy ra ngoài qua đầu xả với áp lực và lưu lượng theo thiết kế

Bơm lùa trục đứng ISG65-125A, IRG65-125A hoạt động dựa trên nguyên lý lực ly tâm và dòng chảy thẳng hàng, tạo nên sự ổn định, hiệu quả và độ bền cao trong quá trình vận hành. Việc hiểu rõ nguyên tắc hoạt động không chỉ giúp sử dụng đúng cách mà còn hỗ trợ công tác bảo trì, chẩn đoán sự cố và tối ưu hiệu suất cho hệ thống cấp nước và kỹ thuật công nghiệp



Thông số kỹ thuật và kích thước bơm model ISG65-125A



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125A


Đường cong hiệu suất bơm model ISG65-125A


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125A


Phụ kiện và kích thước lắp đặt bơm model ISG65-125A


Phương thức lắp đặt bơm model ISG65-125A
