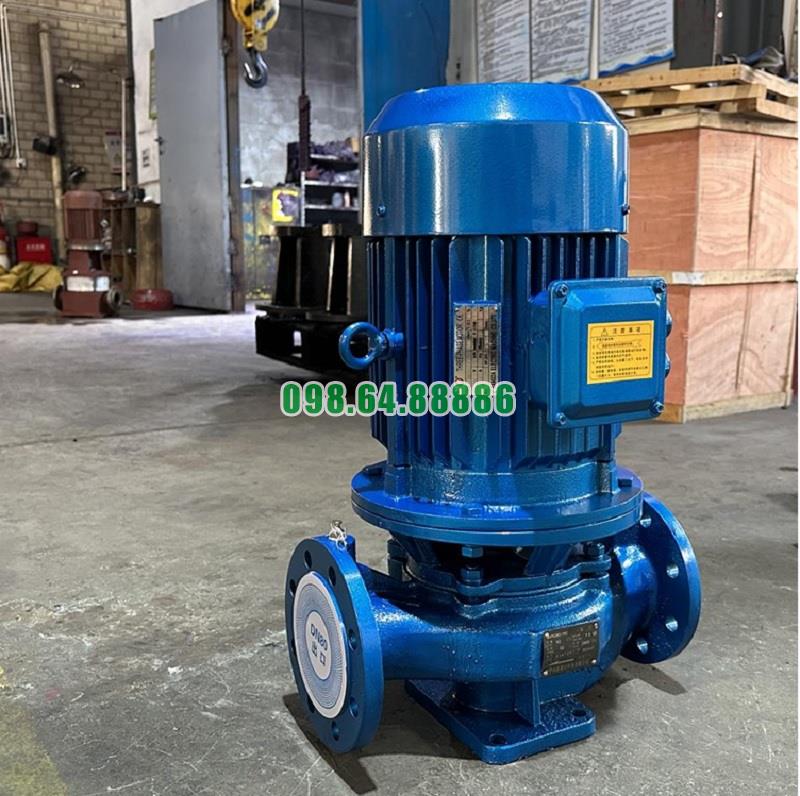

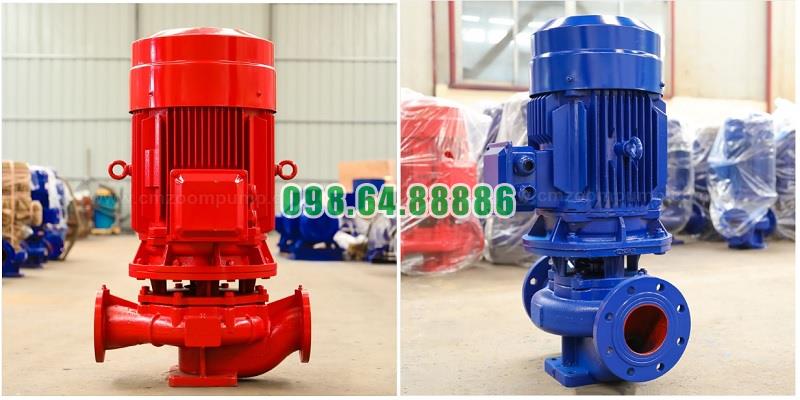

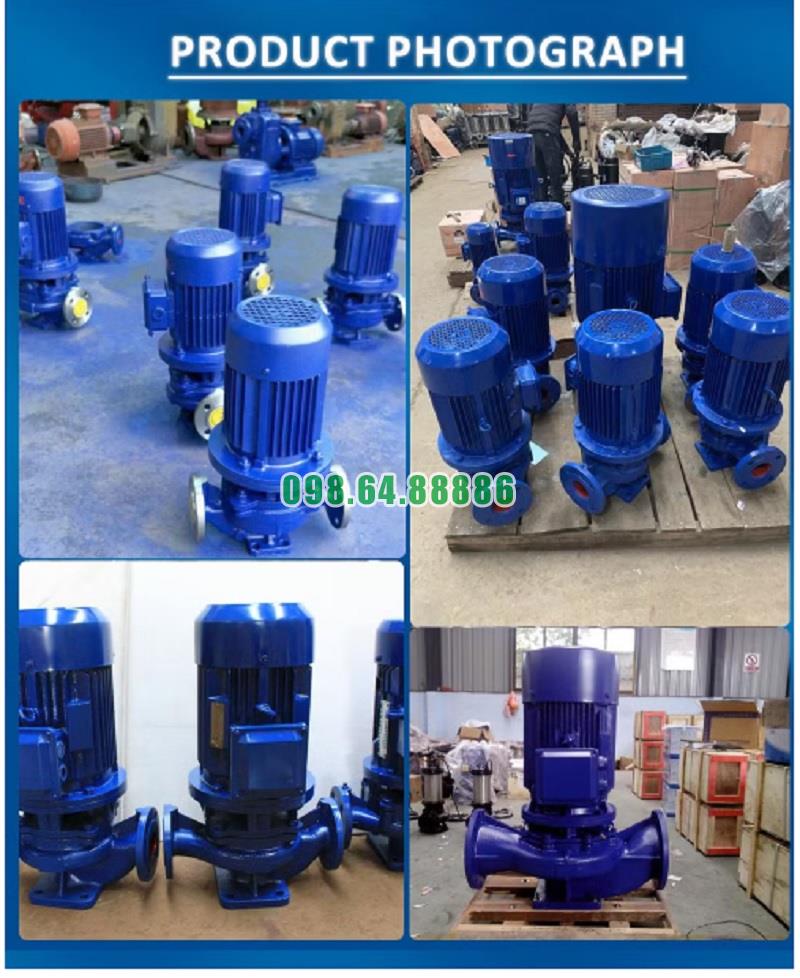

Bơm ly tâm trục đứng inline, bơm trục đứng, bơm đồng trục đứng ISG65-125, IRG65-125 3kw

Tải báo giá
• Mã SP
: ISG65-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 20m, động cơ 3 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Nguyên Tắc Bơm Chất Lỏng Của Bơm Ly Tâm Trục Đứng Inline ISG65-125, IRG65-125

Bơm ly tâm trục đứng inline ISG65-125 và IRG65-125 hoạt động dựa trên nguyên lý lực ly tâm, kết hợp với cấu trúc cơ học chính xác giúp vận chuyển chất lỏng hiệu quả từ đầu hút đến đầu xả. Dưới đây là nguyên tắc vận hành cơ bản để bơm chất lỏng trong loại bơm này.

Cơ Chế Hút Chất Lỏng

  • Khi bơm bắt đầu hoạt động, cánh bơm được motor truyền động quay với tốc độ cao.

  • Trục quay kéo theo cánh bơm quay, tạo ra một vùng áp suất thấp ở tâm cánh (vị trí cửa hút).

  • Do sự chênh lệch áp suất giữa cửa hút và môi trường, chất lỏng từ nguồn cấp sẽ bị hút vào thân bơm thông qua đầu hút.

  • Lưu ý: Bơm ly tâm không có khả năng tự hút, do đó trước khi vận hành cần mồi đầy nước vào buồng bơm để tránh hiện tượng chạy khô.

Tạo Lực Ly Tâm Để Đẩy Chất Lỏng

  • Chất lỏng sau khi vào tâm cánh sẽ chịu tác động của lực ly tâm, bị văng ra ngoài theo rãnh cánh với tốc độ cao.

  • Khi chất lỏng chuyển động từ tâm ra mép cánh, năng lượng cơ từ động cơ được chuyển đổi thành năng lượng động lực và áp suất của chất lỏng.

Chuyển Hướng Dòng Chảy Theo Thiết Kế Volute

  • Sau khi được đẩy ra mép cánh, dòng chất lỏng đi vào buồng xoắn (volute) của thân bơm.

  • Buồng xoắn có tiết diện thay đổi, giúp chuyển một phần năng lượng vận tốc thành áp suất tĩnh để đẩy chất lỏng ra khỏi bơm.

Đẩy Chất Lỏng Ra Cửa Xả

  • Cuối cùng, dòng chất lỏng áp cao sẽ thoát ra theo cửa xả, đi vào hệ thống đường ống cấp nước hoặc tuần hoàn.

  • Nhờ thiết kế inline (hút và xả thẳng hàng), dòng chảy không bị đổi hướng, giúp:

    • Giảm tổn thất năng lượng

    • Tăng hiệu quả dẫn dòng

    • Giữ cho hệ thống ổn định và tiết kiệm năng lượng

Đặc Điểm Hỗ Trợ Nguyên Tắc Bơm

  • Cánh bơm kín được thiết kế theo tính toán thủy lực tối ưu, giúp chất lỏng không bị thất thoát giữa các cánh.

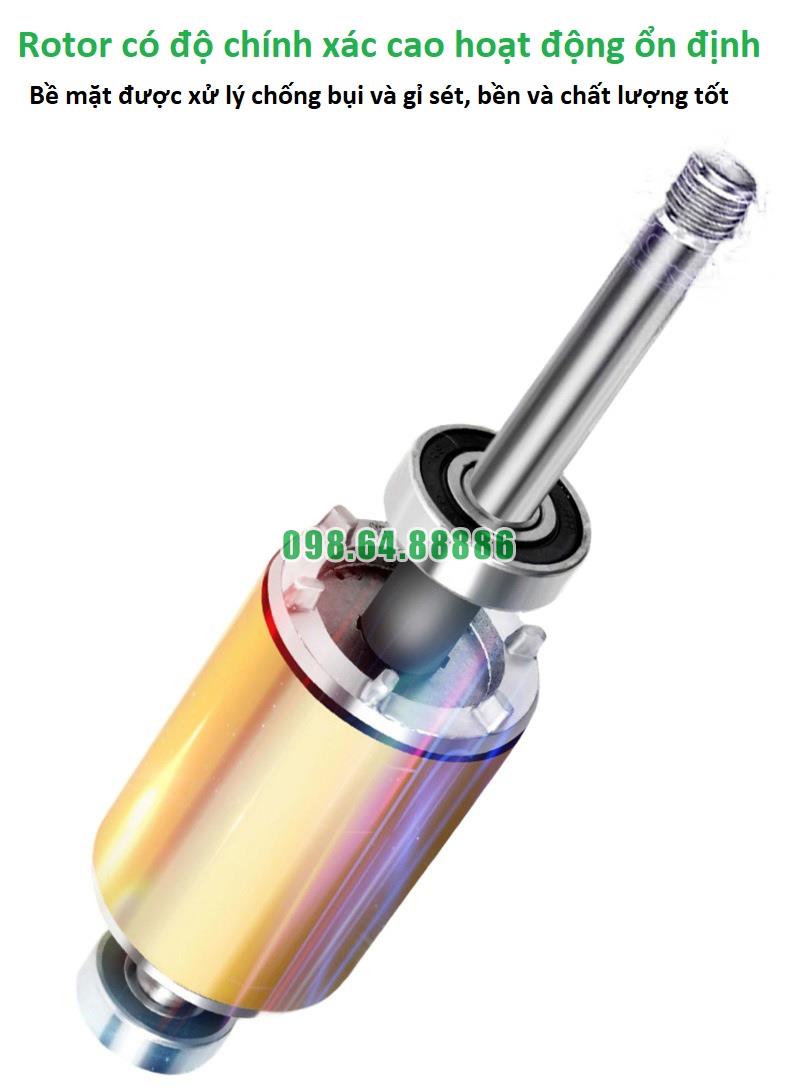

  • Trục bơm ngắn, quay đồng tâm với motor giúp truyền lực hiệu quả và hạn chế rung động.

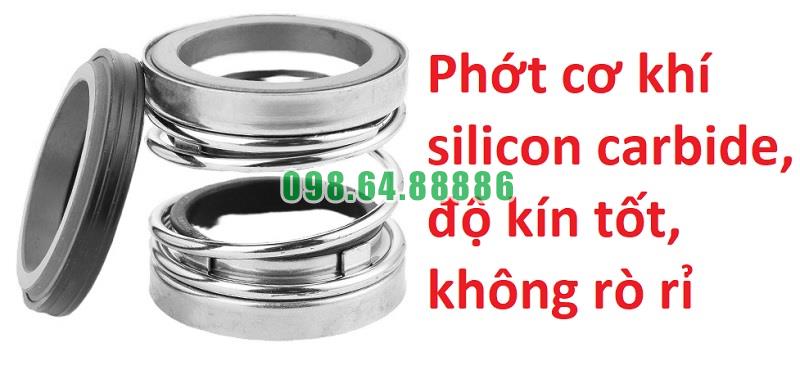

  • Phớt cơ khí đảm bảo không rò rỉ chất lỏng ra ngoài trong quá trình quay liên tục.

Nguyên tắc bơm chất lỏng của bơm ly tâm trục đứng inline ISG65-125, IRG65-125 là sự kết hợp chặt chẽ giữa lực ly tâm và thiết kế thủy lực chính xác, từ đó tạo ra dòng chảy ổn định, liên tục và có áp lực cao. Đây là nền tảng cho khả năng ứng dụng đa dạng và hiệu quả vận hành vượt trội của dòng bơm này trong các hệ thống cấp nước, tăng áp, HVAC và công nghiệp xử lý chất lỏng.



Giải pháp bơm cho hệ thống thoát nước với bơm ly tâm trục đứng inline model ISG65-125, IRG65-125

Tính phù hợp với hệ thống thoát nước tuần hoàn và thu gom

Bơm ISG65-125 và IRG65-125, nhờ thiết kế họng hút – xả thẳng hàng và cấu trúc trục đứng nhỏ gọn, là lựa chọn tối ưu cho các hệ thống thoát nước có yêu cầu:

  • Lưu lượng ổn định và áp lực trung bình đến cao

  • Vận hành liên tục 24/7 trong các trạm thu nước mưa, nước thải nhẹ

  • Tiết kiệm diện tích lắp đặt, đặc biệt trong hố kỹ thuật hẹp hoặc tầng hầm

Các dòng bơm này thích hợp cho nước thải không chứa hạt rắn lớn hoặc tạp chất nặng, ví dụ như:

  • Nước thoát từ sàn nhà xưởng, tầng hầm, khu kỹ thuật

  • Nước làm mát đã qua lọc, cần bơm hồi về hệ thống

  • Nước thu gom từ mái nhà, sân thượng hoặc máng xối trong tòa nhà

Giải pháp lắp đặt theo chiều đứng, không cần thay đổi hướng dòng chảy

Nhờ cấu trúc hút – xả cùng phương dạng inline, bơm có thể:

  • Lắp trực tiếp vào đường ống thoát nước tuần hoàn hoặc áp lực thấp

  • Không cần sử dụng cút nối đổi hướng, giảm tổn thất thủy lực

  • Tận dụng tối đa đường ống hiện hữu, dễ tích hợp vào hệ thống kỹ thuật của các công trình mới hoặc cải tạo

Hiệu suất ổn định, tránh hiện tượng ứ đọng nước

Khi lắp trong các bể thu, trạm trung chuyển nước thải hoặc trạm thoát nước tầng hầm, bơm ISG/IRG giúp:

  • Bơm nhanh và đều lượng nước thu gom, tránh hiện tượng dâng ngược hoặc tràn sàn

  • Hạn chế tối đa hiện tượng “không tải” hoặc xâm thực nhờ lực hút mạnh từ tâm cánh

  • Giảm thiểu nguy cơ ứ nước gây ẩm mốc, hư hỏng sàn hoặc hệ thống kỹ thuật đi kèm

Tính năng vận hành an toàn và bảo trì dễ dàng

Hệ thống thoát nước thường hoạt động trong môi trường ẩm ướt, dễ ăn mòn. Bơm ISG65-125, IRG65-125 có ưu điểm:

  • Thân bơm phủ epoxy, trục inox hoặc thép không gỉ, giúp chống oxy hóa, kéo dài tuổi thọ

  • Phớt cơ khí kín khít, ngăn rò rỉ nước trong quá trình làm việc liên tục

  • Dễ tháo lắp bảo trì mà không cần ngắt toàn bộ hệ thống, đặc biệt quan trọng trong hạ tầng công trình đang vận hành

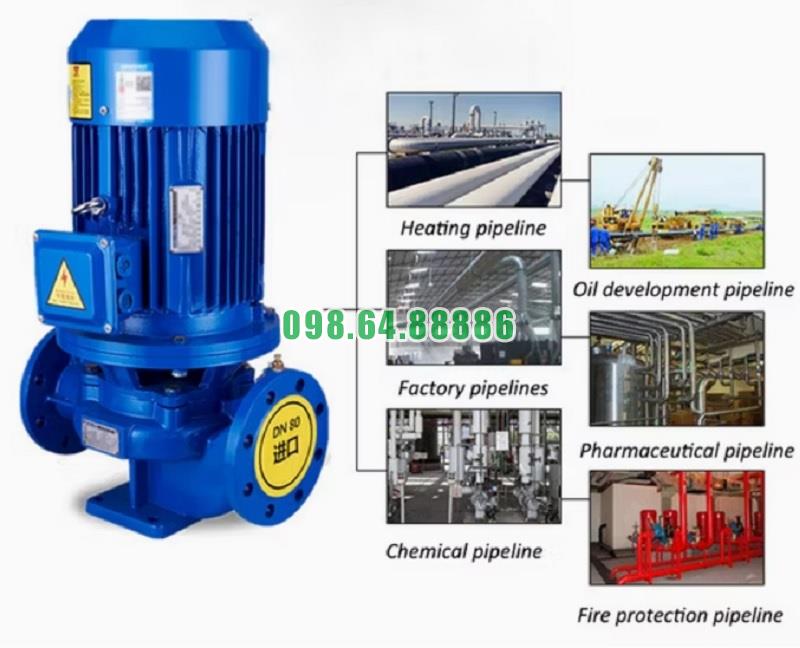

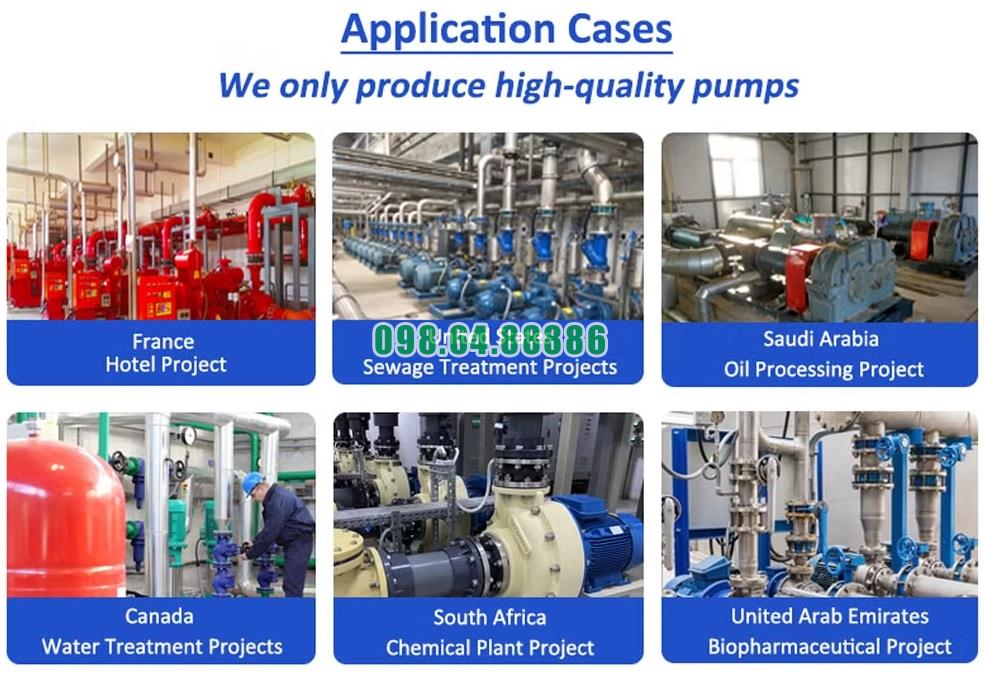

Gợi ý ứng dụng cụ thể trong thoát nước

  • Hệ thống thoát nước tầng hầm trong chung cư, trung tâm thương mại, bãi xe ngầm

  • Trạm bơm nước mưa trên mái các tòa nhà cao tầng, trường học, nhà máy

  • Hệ thống bơm trung chuyển trong mạng lưới thoát nước đô thị nhỏ và vừa

  • Cấp và hồi nước trong hệ thống xử lý nước thải sinh hoạt đã qua lắng lọc sơ bộ

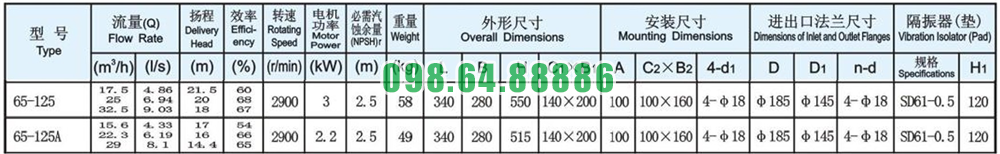

Thông số kỹ thuật và kích thước bơm model ISG65-125



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125


Đường cong hiệu suất bơm model ISG65-125


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125


Phụ kiện và kích thước lắp đặt bơm model ISG65-125

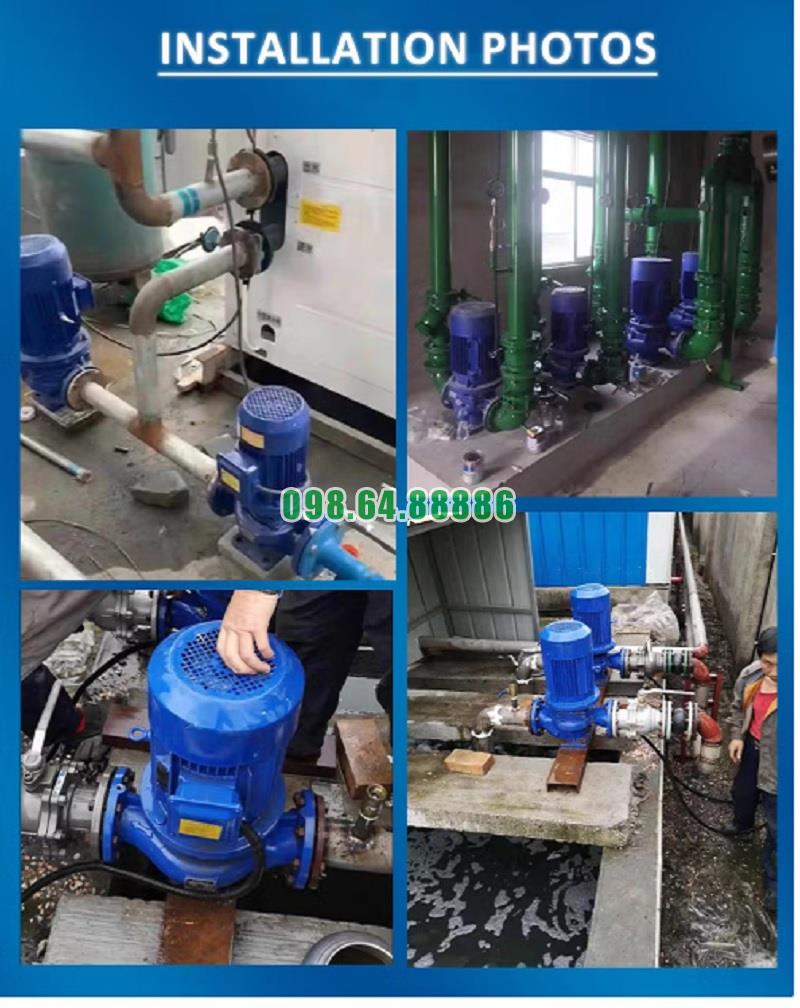

Phương thức lắp đặt bơm model ISG65-125
