Máy bơm cánh khế 3RP-80 hoạt động theo nguyên tắc dịch chuyển thể tích, trong đó một lượng chất lỏng tương đối xác định được giữ trong các khoang bơm và vận chuyển từ cửa hút đến cửa xả sau mỗi vòng quay. Máy không tạo dòng bằng cách gia tốc chất lỏng như bơm ly tâm mà trực tiếp dịch chuyển từng thể tích lưu chất qua buồng bơm.
Với lưu lượng 24 m³/h, áp suất làm việc 0,7 MPa, tốc độ 500 vòng/phút, kết nối DN80 và động cơ 11 kW, máy bơm cánh khế 3RP-80 phù hợp với các chất lỏng đặc, nhớt và khó tự chảy.
Nguyên tắc hoạt động thể tích là cơ chế trong đó buồng bơm liên tục thay đổi thể tích để hút, giữ và đẩy chất lỏng.
Bên trong máy bơm cánh khế 3RP-80 có hai cánh khế quay ngược chiều nhau. Khi cánh quay, khoảng trống giữa cánh khế và thành buồng bơm lần lượt được mở rộng rồi thu hẹp.
Sự thay đổi này hình thành ba quá trình liên tục:
Tạo khoảng trống tại cửa hút
Giữ chất lỏng trong khoang vận chuyển
Đẩy chất lỏng ra tại cửa xả
Mỗi vòng quay của cặp cánh khế sẽ dịch chuyển một thể tích chất lỏng nhất định. Vì vậy, lưu lượng của máy có quan hệ gần với tốc độ quay.
Hai cánh khế của máy bơm 3RP-80 được lắp trên hai trục song song và quay đồng bộ nhưng ngược chiều nhau. Trong quá trình quay, hình dạng đặc trưng của cánh tạo ra các khoang chứa giữa bề mặt cánh và thành buồng bơm.
Các khoang này có nhiệm vụ tiếp nhận và mang chất lỏng từ phía hút sang phía xả.
Chất lỏng không di chuyển xuyên qua vị trí trung tâm giữa hai cánh khế. Thay vào đó, lưu chất được vận chuyển dọc theo hai bên thành buồng bơm trong những khoang kín tương đối.
Đây chính là nền tảng của nguyên tắc hoạt động thể tích trên máy bơm cánh khế 3RP-80.
Quá trình bắt đầu khi hai cánh khế quay tách dần khỏi nhau tại khu vực cửa hút. Lúc này, thể tích trống trong buồng bơm tăng lên.
Khi thể tích tăng, áp suất tại cửa hút giảm xuống thấp hơn áp suất trong bồn chứa hoặc đường ống cấp. Sự chênh lệch áp suất làm chất lỏng đi qua cửa hút DN80 và điền vào buồng bơm.
Máy không trực tiếp “kéo” chất lỏng bằng lực cơ học từ xa. Chất lỏng đi vào nhờ áp suất phía nguồn cấp đẩy lưu chất về khu vực có áp suất thấp hơn trong đầu bơm.
Cửa hút DN80 tạo tiết diện đủ lớn để chất lỏng đặc đi vào buồng bơm thuận lợi. Điều này đặc biệt quan trọng vì hiệu quả dịch chuyển thể tích phụ thuộc trực tiếp vào mức độ điền đầy của các khoang.
Nếu khoang được điền đầy hoàn toàn, lượng chất lỏng vận chuyển trong mỗi vòng quay sẽ gần với thể tích thiết kế. Nếu nguyên liệu không kịp đi vào, lưu lượng thực tế sẽ giảm.
Sau khi chất lỏng đi vào, cánh khế tiếp tục quay và tách một phần lưu chất khỏi khu vực cửa hút. Chất lỏng được giữ trong khoảng không giữa cánh khế và thành buồng bơm.
Khoang này được xem là kín tương đối vì vẫn tồn tại các khe hở kỹ thuật rất nhỏ giữa:
Hai cánh khế
Cánh khế và thành buồng bơm
Mặt bên cánh khế và nắp bơm
Các khe hở giúp cánh khế quay không tiếp xúc nhưng vẫn đủ nhỏ để hạn chế chất lỏng chảy ngược.
Khi hai cánh khế tiếp tục quay, các khoang chứa di chuyển từ cửa hút đến cửa xả. Chất lỏng được mang theo chuyển động của cánh mà không cần đạt vận tốc quá cao.
Quá trình này giúp máy bơm cánh khế 3RP-80 vận chuyển tốt chất lỏng đặc vì lưu chất được dịch chuyển theo từng thể tích, thay vì phụ thuộc vào khả năng tạo vận tốc của dòng chảy.
Những chất lỏng có độ nhớt cao như mật rỉ đường, siro, dầu đặc, hồ tinh bột, kem, gel hoặc nhũ tương vẫn có thể được đưa qua buồng bơm tương đối ổn định.
Khi khoang chứa tiến đến cửa xả, các cánh khế bắt đầu tiến gần nhau. Thể tích chứa chất lỏng giảm dần, buộc lưu chất đi ra ngoài qua cửa xả DN80.
Các khoang liên tục xuất hiện tại cửa hút và biến mất tại cửa xả. Vì vậy, quá trình hút và đẩy diễn ra đồng thời, tạo nên dòng chảy liên tục.
Máy bơm cánh khế 3RP-80 không tạo áp suất chỉ nhờ tốc độ quay. Áp suất hình thành khi lượng chất lỏng được dịch chuyển liên tục gặp trở lực từ đường ống, van, bộ lọc hoặc thiết bị phía sau.
Hai cánh khế quay sát nhau nhưng không chạm trực tiếp. Bộ bánh răng đồng bộ giữ chính xác vị trí giữa các cánh, tạo ra khe hở kỹ thuật nhỏ.
Khe hở này giúp:
Hạn chế ma sát cơ khí
Ngăn cánh khế va chạm
Giảm mài mòn
Hạn chế phần lớn dòng chảy ngược
Duy trì sự phân tách giữa phía hút và phía xả
Nhờ khe hở được kiểm soát chính xác, máy vẫn có thể tạo áp suất làm việc lên đến khoảng 0,7 MPa trong điều kiện phù hợp.
Lưu lượng của máy bơm cánh khế 3RP-80 phụ thuộc vào thể tích chất lỏng được vận chuyển trong mỗi vòng quay và số vòng quay trong một đơn vị thời gian.
Tại tốc độ 500 vòng/phút, máy có thể đạt lưu lượng khoảng 24 m³/h trong điều kiện buồng bơm được điền đầy và tổn thất nội bộ nằm trong giới hạn cho phép.
Khi tăng tốc độ, số khoang chất lỏng được vận chuyển trong một phút tăng lên nên lưu lượng có xu hướng tăng. Khi giảm tốc độ, lưu lượng cũng giảm tương ứng.
Tuy nhiên, lưu lượng thực tế còn chịu ảnh hưởng của:
Độ nhớt chất lỏng
Áp suất đường xả
Khả năng cấp liệu tại cửa hút
Mức độ mài mòn của cánh khế
Kích thước khe hở
Nhiệt độ nguyên liệu
Mặc dù hoạt động theo nguyên tắc dịch chuyển thể tích, máy không thể giữ toàn bộ chất lỏng trong khoang mà không có bất kỳ tổn thất nào.
Một phần nhỏ chất lỏng có thể chảy ngược từ phía xả về phía hút qua các khe hở kỹ thuật. Hiện tượng này thường được gọi là trượt hoặc rò rỉ nội bộ.
Mức độ trượt tăng khi:
Áp suất đường xả quá cao
Khe hở cánh khế bị mòn
Chất lỏng quá loãng
Tốc độ quay quá thấp
Cánh khế hoặc buồng bơm bị xước
Với chất lỏng có độ nhớt cao, khả năng chảy ngược qua khe hở thường thấp hơn. Vì vậy, máy bơm cánh khế 3RP-80 phát huy hiệu quả tốt khi vận chuyển lưu chất đặc nhớt.
Tốc độ 500 vòng/phút cho phép chất lỏng có đủ thời gian đi vào các khoang tại cửa hút. Đây là yếu tố quan trọng đối với chất lỏng đặc, vốn có tốc độ tự chảy chậm.
Nếu cánh khế quay quá nhanh, khoang bơm có thể rời khỏi khu vực hút trước khi được điền đầy. Khi đó, số vòng quay tăng nhưng lưu lượng thực tế không tăng tương ứng.
Tốc độ phù hợp giúp cân bằng giữa:
Khả năng điền đầy buồng bơm
Lưu lượng cần đạt
Mức độ rò rỉ nội bộ
Lực cắt tác động lên sản phẩm
Tải trọng của động cơ
Chất lỏng đặc tạo lực cản lớn lên cánh khế. Động cơ 11 kW kết hợp với hộp giảm tốc cung cấp mô-men xoắn cần thiết để hai cánh tiếp tục quay khi buồng bơm chứa nguyên liệu nhớt.
Nguồn lực này giúp máy:
Duy trì tốc độ khoảng 500 vòng/phút
Thắng lực cản của chất lỏng
Đẩy lưu chất qua đường ống
Hỗ trợ đạt áp suất 0,7 MPa
Giữ chu trình hút và xả liên tục
Sức mạnh của động cơ được sử dụng để tạo lực quay lớn ở tốc độ thấp, thay vì làm chất lỏng chuyển động với vận tốc quá cao.
Nguyên tắc hoạt động thể tích giúp máy bơm cánh khế 3RP-80 có nhiều lợi thế khi xử lý chất lỏng công nghiệp.
Chất lỏng được giữ trong khoang và dịch chuyển trực tiếp nên máy không phụ thuộc nhiều vào khả năng tự chảy của lưu chất.
Mỗi vòng quay vận chuyển một thể tích gần như xác định, giúp dòng chất lỏng đầu ra đều và dễ kiểm soát.
Khi kết hợp biến tần, tốc độ quay có thể thay đổi để điều chỉnh lưu lượng theo nhu cầu sản xuất.
Chất lỏng không bị gia tốc mạnh nên cấu trúc của kem, gel, nhũ tương hoặc hỗn hợp chứa hạt mềm được bảo vệ tốt hơn.
Máy liên tục đưa một thể tích chất lỏng vào đường xả, nhờ đó có thể thắng được trở lực của hệ thống trong giới hạn thiết kế.
Để máy bơm cánh khế 3RP-80 vận hành đúng nguyên tắc thiết kế, cần bảo đảm:
Đường hút phù hợp với kích thước DN80
Chất lỏng được cấp liên tục
Không khí không lọt vào đường hút
Cánh khế và bánh răng được căn chỉnh đúng
Khe hở trong buồng bơm nằm trong giới hạn
Áp suất không vượt quá 0,7 MPa
Van xả được mở trước khi khởi động
Không nên đóng kín đường xả khi máy đang hoạt động. Do máy vẫn tiếp tục dịch chuyển chất lỏng, áp suất có thể tăng rất nhanh và gây quá tải động cơ hoặc hư hỏng đường ống.
Nguyên tắc hoạt động thể tích của máy bơm cánh khế 3RP-80 dựa trên quá trình tạo khoang, giữ chất lỏng, vận chuyển và thu hẹp khoang để đẩy lưu chất ra ngoài. Mỗi vòng quay của hai cánh khế sẽ dịch chuyển một lượng chất lỏng tương đối xác định từ cửa hút đến cửa xả.
Cơ chế này giúp máy đạt lưu lượng khoảng 24 m³/h tại tốc độ 500 vòng/phút, đồng thời tạo áp suất làm việc lên đến 0,7 MPa. Kết nối DN80 hỗ trợ điền đầy buồng bơm, còn động cơ 11 kW cung cấp mô-men xoắn cần thiết để vận chuyển chất lỏng đặc.
Nhờ nguyên tắc dịch chuyển thể tích, máy bơm cánh khế 3RP-80 có thể tạo dòng chảy ổn định, kiểm soát lưu lượng thuận tiện và xử lý hiệu quả các loại chất lỏng có độ nhớt cao.
Thiết kế dạng module tiện lợi của dòng máy bơm cánh khế 3RP-80 thế hệ mới cho phép các bộ phận chính được bố trí thành từng cụm chức năng riêng biệt nhưng vẫn liên kết đồng bộ trong một hệ thống hoàn chỉnh. Cấu trúc này giúp quá trình lắp đặt, kiểm tra, bảo trì và thay thế linh kiện trở nên thuận tiện hơn so với thiết kế liền khối khó tháo rời.
Máy bơm cánh khế 3RP-80 có lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW. Việc tổ chức thiết bị theo dạng module giúp từng thành phần có thể được lựa chọn, điều chỉnh hoặc bảo dưỡng theo điều kiện vận hành thực tế của dây chuyền.

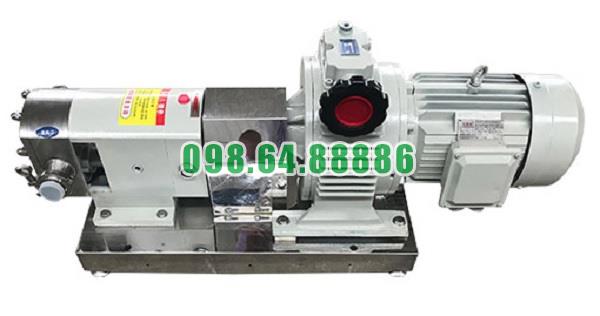

Một cụm máy bơm cánh khế 3RP-80 thường được hình thành từ nhiều bộ phận có chức năng độc lập. Các bộ phận này được liên kết trên cùng một bệ máy để tạo thành hệ thống truyền động và vận chuyển chất lỏng hoàn chỉnh.
Đầu bơm là khu vực trực tiếp tiếp xúc với chất lỏng. Bên trong bộ phận này có hai rotor dạng cánh khế, buồng bơm, nắp trước, trục và hệ thống phớt làm kín.
Đầu bơm có thể được tháo kiểm tra mà không nhất thiết phải tháo toàn bộ động cơ hoặc hộp giảm tốc. Điều này đặc biệt thuận tiện khi cần vệ sinh rotor, kiểm tra khe hở hoặc xử lý cặn sản phẩm.
Hộp bánh răng có nhiệm vụ giữ cho hai rotor quay đúng vị trí và không va chạm trực tiếp với nhau. Bộ phận này được tách khỏi buồng chứa chất lỏng, giúp dầu bôi trơn không tiếp xúc với sản phẩm được bơm.
Kết cấu riêng biệt còn giúp kỹ thuật viên kiểm tra bánh răng, ổ bi và dầu bôi trơn mà không phải mở toàn bộ đầu bơm.
Động cơ điện công nghiệp thường có tốc độ cao hơn tốc độ làm việc 500 vòng/phút của máy bơm. Hộp giảm tốc được lắp giữa động cơ và đầu bơm để điều chỉnh tốc độ, đồng thời tăng mô-men xoắn truyền đến rotor.
Hộp giảm tốc dạng module giúp doanh nghiệp dễ lựa chọn tỷ số truyền phù hợp với độ nhớt, lưu lượng và chế độ vận hành của từng loại chất lỏng.
Máy bơm cánh khế 3RP-80 sử dụng động cơ công suất 11 kW. Động cơ được bố trí thành một bộ phận riêng, liên kết với hộp giảm tốc và đầu bơm thông qua khớp nối.
Nhờ thiết kế dạng module, động cơ có thể được lựa chọn theo điện áp, cấp bảo vệ, thương hiệu hoặc điều kiện môi trường của từng nhà máy.
Đầu bơm, hộp giảm tốc và động cơ được cố định trên một bệ chung. Bệ máy giúp duy trì vị trí tương đối giữa các bộ phận, hạn chế rung và hỗ trợ căn chỉnh đồng tâm.
Tùy theo mặt bằng lắp đặt, bệ có thể được thiết kế theo kích thước phù hợp hoặc tích hợp vào một hệ thống skid hoàn chỉnh.
Một trong những lợi ích rõ ràng nhất của thiết kế dạng module là khả năng tiếp cận từng bộ phận mà không cần tháo rời toàn bộ cụm máy.
Nắp trước của đầu bơm có thể được tháo để tiếp cận trực tiếp hai rotor và buồng bơm. Kỹ thuật viên có thể kiểm tra cặn bám, vết xước hoặc tình trạng mài mòn trong thời gian ngắn.
Đặc điểm này rất hữu ích khi máy bơm vận chuyển mật rỉ đường, kem, dầu gội, si-rô hoặc các sản phẩm dễ bám dính.
Phớt cơ khí là bộ phận cần được kiểm tra thường xuyên vì phải chịu ma sát, áp suất và nhiệt độ. Với kết cấu module, cụm phớt có thể được tiếp cận và thay thế mà không phải thay cả đầu bơm.
Điều này giúp rút ngắn thời gian sửa chữa và hạn chế dây chuyền phải dừng quá lâu.
Sau khi tháo nắp, rotor và buồng bơm có thể được làm sạch kỹ hơn. Các khu vực dễ tích tụ sản phẩm cũng được kiểm tra trực tiếp, giúp hạn chế cặn khô gây kẹt cánh khi khởi động lại.
Thiết kế dạng module giúp đầu bơm có thể được cấu hình theo đặc tính của môi chất mà không làm thay đổi toàn bộ cụm truyền động.
Tùy ứng dụng, thân bơm, rotor, phớt và gioăng có thể được lựa chọn theo yêu cầu của:
Thực phẩm và đồ uống.
Sữa và kem tươi.
Hóa mỹ phẩm.
Dược phẩm và si-rô.
Dầu và chất bôi trơn.
Hóa chất công nghiệp.
Nước thải có độ nhớt cao.
Việc thay đổi vật liệu tiếp xúc chất lỏng không nhất thiết kéo theo thay đổi động cơ hoặc hộp giảm tốc.
Với chất lỏng thông thường, máy có thể sử dụng cấu hình phớt đơn phù hợp. Đối với sản phẩm dễ kết tinh, độc hại hoặc yêu cầu độ kín cao, có thể xem xét phớt kép hoặc hệ thống làm mát phớt.
Khả năng thay đổi module phớt giúp máy bơm cánh khế 3RP-80 thích nghi với nhiều điều kiện vận hành hơn.
Thiết kế dạng module không ràng buộc đầu bơm vào duy nhất một loại động cơ hoặc một cấu hình truyền động cố định.
Doanh nghiệp có thể lựa chọn động cơ 11 kW theo thương hiệu đang sử dụng trong nhà máy, nguồn điện, cấp bảo vệ hoặc yêu cầu phòng nổ.
Miễn là động cơ cung cấp đúng công suất và mô-men cần thiết, đầu bơm vẫn có thể hoạt động ổn định.
Hộp giảm tốc có thể được lựa chọn để đưa tốc độ đầu ra về khoảng 500 vòng/phút. Nếu dây chuyền cần một phạm vi tốc độ khác, tỷ số truyền có thể được tính toán lại trong giới hạn cho phép của đầu bơm.
Động cơ có thể kết hợp với biến tần để điều chỉnh tốc độ bơm theo độ nhớt và nhu cầu lưu lượng. Cấu trúc module giúp biến tần được bổ sung vào hệ thống điều khiển mà không phải thay đổi thiết kế cơ khí của đầu bơm.
Trong thiết kế liền khối, một chi tiết hỏng có thể khiến toàn bộ cụm thiết bị phải tháo ra để sửa chữa. Với máy bơm cánh khế 3RP-80 dạng module, từng bộ phận có thể được kiểm tra và thay thế độc lập hơn.
Nếu động cơ gặp sự cố, doanh nghiệp có thể tháo và thay động cơ mới trong khi vẫn giữ lại đầu bơm và hộp giảm tốc còn hoạt động tốt.
Hộp giảm tốc có thể được sửa chữa hoặc thay riêng mà không phải thay thân bơm, rotor hoặc phớt.
Do chỉ thay bộ phận bị hỏng, doanh nghiệp không phải đầu tư lại toàn bộ cụm máy. Điều này giúp giảm chi phí sửa chữa và tận dụng tối đa tuổi thọ của các module còn tốt.
Thiết kế dạng module giúp máy bơm cánh khế 3RP-80 dễ thích nghi khi quy mô hoặc yêu cầu sản xuất thay đổi.
Máy có thể được bổ sung biến tần, cảm biến áp suất, cảm biến nhiệt độ hoặc bộ điều khiển tự động mà không cần thay đầu bơm.
Nếu máy được chuyển từ khu vực thông thường sang khu vực ẩm ướt, có hóa chất hoặc nguy cơ cháy nổ, module động cơ có thể được thay bằng cấu hình có cấp bảo vệ phù hợp.
Máy bơm, van, đường ống, cảm biến và tủ điều khiển có thể được lắp chung trên một khung skid. Cụm skid giúp hệ thống dễ vận chuyển, lắp đặt và kết nối với dây chuyền hiện có.
Trong dây chuyền sản xuất liên tục, thời gian dừng bơm ảnh hưởng trực tiếp đến năng suất. Cấu trúc module giúp rút ngắn quá trình xác định và xử lý sự cố.
Khi máy xuất hiện tiếng ồn, rung, rò rỉ hoặc nhiệt độ cao, kỹ thuật viên có thể kiểm tra riêng đầu bơm, phớt, hộp số hoặc động cơ.
Việc phân chia chức năng rõ ràng giúp quá trình chẩn đoán sự cố chính xác hơn.
Doanh nghiệp có thể chuẩn bị sẵn các cụm phớt, động cơ hoặc hộp giảm tốc dự phòng. Khi xảy ra sự cố, module hỏng được thay nhanh và đưa máy trở lại vận hành.
Mỗi module có thể được lập kế hoạch bảo trì riêng. Phớt, dầu hộp bánh răng, khớp nối và động cơ không nhất thiết phải bảo dưỡng cùng một thời điểm.
Các bộ phận có thể được bố trí trên bệ máy theo điều kiện không gian thực tế, miễn là bảo đảm đúng đồng tâm và khả năng truyền động.
Cụm bơm có thể được lắp gần bồn chứa, bên cạnh thiết bị phối trộn hoặc trước hệ thống chiết rót. Bệ máy có thể điều chỉnh để phù hợp với vị trí đường ống DN80.
Máy bơm cánh khế 3RP-80 có thể được tích hợp vào dây chuyền đang vận hành thông qua mặt bích, van và đường ống phù hợp.
Việc tách các bộ phận thành module giúp đơn vị thi công chủ động hơn khi bố trí động cơ, hộp giảm tốc và đầu bơm.
Tính linh hoạt chỉ phát huy hiệu quả khi các module được lắp đặt chính xác.
Trục động cơ, hộp giảm tốc và đầu bơm phải được căn chỉnh đúng tâm. Sai lệch có thể gây rung, nóng ổ bi và làm phớt mòn không đều.
Các bộ phận phải được siết chặt và bệ máy cần đặt trên nền bằng phẳng. Bệ yếu hoặc biến dạng có thể làm thay đổi vị trí tương đối giữa các module.
Khớp nối phải đáp ứng mô-men của động cơ 11 kW và giảm chấn trong quá trình vận hành. Bộ phận che chắn khớp nối cũng cần được lắp đầy đủ để bảo đảm an toàn.
Sau khi thay động cơ, hộp giảm tốc, phớt hoặc đầu bơm, cần chạy thử và theo dõi:
Chiều quay.
Dòng điện động cơ.
Nhiệt độ ổ bi.
Độ rung.
Áp suất đầu xả.
Tình trạng rò rỉ.
Lưu lượng thực tế.
Thiết kế dạng module của máy bơm cánh khế 3RP-80 mang lại những lợi ích chính:
Dễ tháo lắp đầu bơm.
Thuận tiện vệ sinh rotor và buồng bơm.
Thay phớt nhanh hơn.
Linh hoạt lựa chọn động cơ 11 kW.
Dễ thay đổi hộp giảm tốc.
Thuận tiện tích hợp biến tần.
Có thể thay riêng từng bộ phận bị hỏng.
Giảm thời gian dừng dây chuyền.
Tiết kiệm chi phí bảo trì.
Dễ nâng cấp theo nhu cầu sản xuất.
Thiết kế dạng module tiện lợi của dòng máy bơm cánh khế 3RP-80 thế hệ mới giúp đầu bơm, hộp bánh răng, hộp giảm tốc, động cơ và bệ máy được tổ chức thành các cụm chức năng riêng biệt. Cấu trúc này tạo thuận lợi cho quá trình lắp đặt, vệ sinh, sửa chữa và nâng cấp thiết bị.
Khi một bộ phận cần bảo trì, doanh nghiệp có thể xử lý trực tiếp module liên quan mà không phải thay hoặc tháo toàn bộ cụm máy. Nhờ đó, máy bơm cánh khế 3RP-80 vừa duy trì được lưu lượng 24 m³/h, áp suất 0,7 MPa và tốc độ 500 vòng/phút, vừa giúp giảm thời gian dừng máy và nâng cao tính chủ động trong quá trình vận hành.

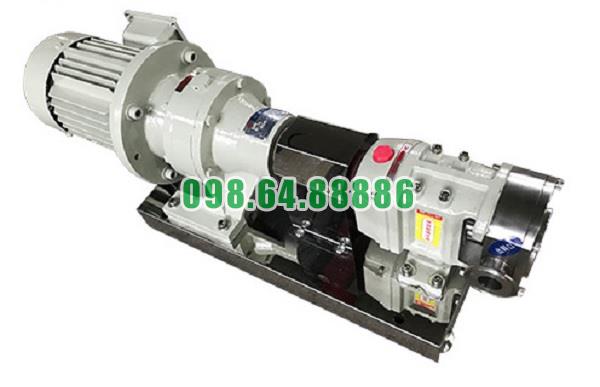

Máy bơm cánh khế 3RP-80 công suất 11 kW
