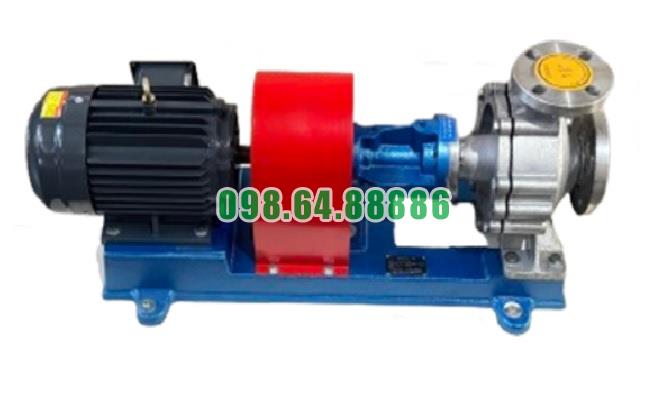

Máy bơm dầu tải nhiệt RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Bơm dầu truyền nhiệt RY20-20-125 sở hữu thiết kế tản nhiệt tự nhiên không dùng nước làm mát

Bơm dầu truyền nhiệt RY20-20-125 được thiết kế với cơ chế tản nhiệt tự nhiên không cần sử dụng nước làm mát riêng. Đây là đặc điểm phù hợp với bơm chuyên vận chuyển dầu truyền nhiệt ở nhiệt độ cao, bởi nhiệt từ thân bơm được phân tán ra môi trường thông qua chính kết cấu của cụm bơm. Nhờ đó, nhiệt tích tụ tại khu vực trục và ổ bi được hạn chế mà không phải bổ sung một hệ thống tuần hoàn nước làm mát.

Tản nhiệt tự nhiên thay thế hệ thống nước làm mát

Ở các bơm làm việc với môi chất nóng, nhiệt từ thân bơm có thể truyền dọc theo trục về phía cụm ổ bi. Nếu nhiệt tích tụ quá nhiều, nhiệt độ ổ trục sẽ tăng và ảnh hưởng đến điều kiện làm việc của vòng bi.

Với Bơm dầu truyền nhiệt RY20-20-125, thiết kế tản nhiệt tự nhiên tạo điều kiện để lượng nhiệt này được giải phóng dần ra không khí xung quanh. Vì vậy, bơm không cần bố trí thêm đường nước làm mát riêng chỉ để kiểm soát nhiệt tại cụm ổ trục.

Nhiệt được phân tán qua chính kết cấu bơm

Giảm nhiệt truyền trực tiếp đến ổ bi

Thân bơm là khu vực tiếp xúc trực tiếp với dầu nóng. Trong khi đó, cụm ổ bi được bố trí tách khỏi vùng nhiệt cao này.

Khoảng cách kết cấu giữa thân bơm và ổ trục tạo điều kiện để một phần nhiệt được phân tán trước khi truyền tới vòng bi. Điều này giúp RY20-20-125 hạn chế sự tích tụ nhiệt tại ổ trục khi làm việc với dầu nóng.

Tận dụng bề mặt kim loại để giải phóng nhiệt

Các bộ phận kim loại nằm giữa thân bơm và cụm vòng bi vừa thực hiện nhiệm vụ cơ khí vừa tham gia truyền nhiệt ra môi trường.

Nhiệt được dẫn từ khu vực nóng sang các phần có nhiệt độ thấp hơn, sau đó được giải phóng qua bề mặt tiếp xúc với không khí. Quá trình này diễn ra tự nhiên trong suốt thời gian bơm hoạt động.

Không cần đường cấp và hồi nước làm mát

Một lợi ích trực tiếp của thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY20-20-125 là loại bỏ nhu cầu bố trí một mạch nước làm mát riêng cho bơm.

Cụm bơm không cần thêm:

• Đường cấp nước làm mát.
• Đường hồi nước.
• Van điều chỉnh nước.
• Các đầu nối và phụ kiện đường nước.
• Thiết bị cấp hoặc tuần hoàn nước làm mát.

Nhờ vậy, kết cấu tổng thể của hệ thống trở nên gọn hơn và giảm số lượng thiết bị phụ trợ liên quan đến quá trình làm mát.

Không phụ thuộc vào nguồn nước trong quá trình tản nhiệt

Khi một bơm sử dụng nước làm mát, khả năng kiểm soát nhiệt có thể bị ảnh hưởng nếu nguồn nước bị gián đoạn, lưu lượng nước giảm hoặc đường nước bị tắc.

RY20-20-125 sử dụng tản nhiệt tự nhiên nên không phụ thuộc vào những yếu tố này. Chỉ cần khu vực lắp đặt bảo đảm thông thoáng phù hợp, nhiệt từ cụm bơm có thể tiếp tục được trao đổi với không khí xung quanh trong quá trình vận hành.

Điều này làm cho cơ chế tản nhiệt đơn giản hơn và giảm một nguồn gây gián đoạn liên quan đến hệ thống nước làm mát.

Tản nhiệt tự nhiên giúp kiểm soát nhiệt độ ổ bi

Hạn chế nhiệt tích tụ khi bơm chạy dài giờ

RY20-20-125 có tốc độ quay khoảng 2.800 vòng/phút, vì vậy vòng bi vừa chịu ảnh hưởng từ ma sát cơ khí vừa có thể nhận nhiệt truyền từ khu vực dầu nóng.

Thiết kế tản nhiệt tự nhiên giúp giảm lượng nhiệt tích tụ thêm tại ổ trục. Điều này đặc biệt có ý nghĩa khi bơm phải hoạt động liên tục trong thời gian dài.

Hỗ trợ duy trì điều kiện bôi trơn

Khi nhiệt độ vòng bi được kiểm soát tốt hơn, dầu hoặc mỡ bôi trơn cũng ít chịu tác động nhiệt quá mức.

Điều này giúp duy trì khả năng bôi trơn ổn định hơn, hạn chế tình trạng ma sát tăng nhanh do chất bôi trơn bị ảnh hưởng bởi nhiệt độ cao.

Làm cho cụm RY20-20-125 đơn giản hơn

Không sử dụng hệ thống nước làm mát riêng đồng nghĩa với việc cụm Bơm dầu truyền nhiệt RY20-20-125 có ít thành phần phụ trợ hơn.

Bơm có thể tập trung vào các bộ phận chính gồm thân bơm, bánh công tác, trục, cụm ổ bi và bộ truyền động mà không phải tích hợp thêm một hệ thống làm mát bằng nước phức tạp.

Kết cấu đơn giản này thuận lợi cho việc bố trí bơm trong những khu vực có diện tích giới hạn.

Giảm công việc kiểm tra hệ thống làm mát

Với phương án làm mát bằng nước, người vận hành phải kiểm tra thêm đường ống nước, van, tình trạng rò nước và lưu lượng làm mát.

Ở RY20-20-125, tản nhiệt tự nhiên loại bỏ phần lớn các hạng mục này. Việc kiểm tra liên quan đến nhiệt tập trung chủ yếu vào nhiệt độ ổ bi, tình trạng bôi trơn và khả năng thông thoáng của khu vực tản nhiệt.

Nhờ đó, hệ thống làm mát của bơm trở nên đơn giản hơn trong quá trình vận hành.

Không nên che kín khu vực tản nhiệt

Thiết kế tản nhiệt tự nhiên chỉ phát huy hiệu quả khi nhiệt có điều kiện thoát ra môi trường.

Vì vậy, khi lắp đặt Bơm dầu truyền nhiệt RY20-20-125, không nên bọc kín toàn bộ cụm ổ trục bằng vật liệu cách nhiệt hoặc bố trí bơm trong không gian quá bí.

Nếu cần cách nhiệt đường ống và thân bơm để hạn chế thất thoát nhiệt, vẫn nên bảo đảm khu vực cần tản nhiệt của cụm ổ trục có khả năng tiếp xúc với không khí.

Tản nhiệt tự nhiên không đồng nghĩa với không cần kiểm soát nhiệt

Việc RY20-20-125 không sử dụng nước làm mát không có nghĩa là nhiệt độ ổ bi có thể bỏ qua trong quá trình vận hành.

Nếu vòng bi nóng bất thường, nguyên nhân có thể đến từ thiếu bôi trơn, lệch đồng tâm, vòng bi hư hỏng hoặc bơm làm việc không đúng điều kiện. Vì vậy, thiết kế tản nhiệt tự nhiên giúp hạn chế nhiệt truyền từ dầu nóng nhưng vẫn cần kết hợp với việc theo dõi nhiệt độ ổ trục.

Bơm dầu truyền nhiệt RY20-20-125 sở hữu thiết kế tản nhiệt tự nhiên không dùng nước làm mát, trong đó nhiệt từ khu vực thân bơm được phân tán dần qua kết cấu và giải phóng ra không khí trước khi tích tụ quá nhiều tại cụm ổ bi.

Giải pháp này giúp giảm nhiệt tác động đến vòng bi, hỗ trợ duy trì điều kiện bôi trơn và loại bỏ nhu cầu trang bị đường cấp – hồi nước làm mát riêng. Nhờ đó, RY20-20-125 có hệ thống tản nhiệt đơn giản, gọn và ít phụ thuộc vào thiết bị phụ trợ, phù hợp với đặc thù của một bơm tuần hoàn dầu truyền nhiệt làm việc ở nhiệt độ cao.

Chi tiết cấu tạo cụm rô to và bánh công tác của Bơm dầu truyền nhiệt RY20-20-125

Cụm rô to và bánh công tác của Bơm dầu truyền nhiệt RY20-20-125 là phần chuyển động chính trực tiếp tạo ra dòng dầu và cột áp cho bơm. Cụm rô to được cấu thành chủ yếu từ trục bơm, bánh công tác và đai ốc khóa bánh công tác, trong đó bánh công tác được cố định trên đầu trục và quay đồng bộ với trục ở tốc độ khoảng 2.800 vòng/phút.

Cấu tạo tổng thể của cụm rô to RY20-20-125

Cụm rô to là toàn bộ nhóm chi tiết quay bên trong Bơm dầu truyền nhiệt RY20-20-125. Các bộ phận chính gồm:

• Trục bơm.
• Bánh công tác.
• Đai ốc khóa bánh công tác.

Ba bộ phận liên kết với nhau tạo thành một cụm quay thống nhất:

Trục bơm → bánh công tác → đai ốc cố định

Khi động cơ truyền mô-men tới trục, toàn bộ cụm rô to quay và bánh công tác bắt đầu tác động trực tiếp lên dòng dầu nóng.

Trục bơm là bộ phận trung tâm của cụm rô to

Trục là chi tiết chạy xuyên suốt cụm rô to của Bơm dầu truyền nhiệt RY20-20-125.

Một đầu trục được lắp bánh công tác, trong khi đầu còn lại nhận chuyển động từ động cơ thông qua khớp nối. Vì vậy, trục đóng vai trò trung gian truyền toàn bộ mô-men từ động cơ đến bánh công tác.

Chuỗi truyền động có thể hình dung:

Động cơ → khớp nối → trục bơm → bánh công tác

Trục cần duy trì trạng thái quay ổn định vì bất kỳ dao động hoặc lệch tâm nào của trục cũng tác động trực tiếp đến bánh công tác.

Bánh công tác được lắp trực tiếp trên trục

Bánh công tác là chi tiết quan trọng nhất của cụm rô to về mặt thủy lực.

Bánh công tác Bơm dầu truyền nhiệt RY20-20-125 được lắp ở đầu trục phía trong thân bơm. Khi trục quay, bánh công tác quay cùng tốc độ mà không cần một cơ cấu truyền động trung gian khác.

Việc lắp trực tiếp giúp mô-men từ trục được truyền ngay tới bánh công tác, tạo kết cấu đơn giản và gọn.

Đai ốc khóa giữ bánh công tác đúng vị trí

Sau khi bánh công tác được lắp lên trục, đai ốc bánh công tác có nhiệm vụ khóa và giữ chi tiết này tại đúng vị trí.

Đây là một bộ phận nhỏ nhưng có vai trò quan trọng vì bánh công tác phải quay liên tục ở tốc độ khoảng 2.800 vòng/phút.

Đai ốc giúp hạn chế bánh công tác dịch chuyển khỏi vị trí đã định trên trục, từ đó duy trì sự liên kết ổn định giữa:

Trục – bánh công tác – cụm rô to.

Khu vực tâm bánh công tác tiếp nhận dầu

Dầu nóng đi vào Bơm dầu truyền nhiệt RY20-20-125 theo hướng trục và tiến tới vùng trung tâm của bánh công tác.

Phần tâm này là khu vực tiếp nhận dòng dầu trước khi dầu đi vào các đường dẫn của bánh công tác.

Có thể mô tả đường dầu tại khu vực rô to:

Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác

Nhờ cửa hút và tâm bánh công tác nằm theo cùng hướng trục, dầu được dẫn trực tiếp vào vùng làm việc của bánh công tác.

Các cánh bánh công tác truyền năng lượng cho dầu

Bên trong bánh công tác có hệ thống cánh dẫn tạo thành các đường chuyển động cho dầu.

Khi bánh công tác quay, dầu nằm giữa các cánh được cuốn theo chuyển động. Năng lượng cơ học từ trục được truyền qua bánh công tác sang dòng dầu.

Dầu vì thế chuyển dần:

Từ vùng tâm có bán kính nhỏ → qua cánh dẫn → tới vùng đường kính ngoài của bánh công tác.

Đây là quá trình chính tạo nên khả năng bơm của RY20-20-125.

Mép ngoài bánh công tác là nơi dầu rời cụm rô to

Khi dầu đi tới đường kính ngoài của bánh công tác, nó đã nhận thêm năng lượng từ chuyển động quay.

Dòng dầu sau đó rời bánh công tác và đi vào khoang dẫn của thân bơm.

Như vậy, trong phạm vi cụm rô to, đường đi của dầu có thể tóm tắt:

Đi vào tâm bánh công tác → được các cánh dẫn tác động → di chuyển ra mép ngoài → rời bánh công tác.

Bánh công tác chính là chi tiết chuyển năng lượng quay của cụm rô to thành năng lượng của dòng dầu.

Tốc độ 2.800 vòng/phút của cụm rô to

Cụm rô to của Bơm dầu truyền nhiệt RY20-20-125 làm việc ở tốc độ khoảng 2.800 vòng/phút.

Ở tốc độ này, bánh công tác quay đồng bộ với trục để tạo điểm làm việc khoảng:

• Lưu lượng: 1,5 m³/h
• Cột áp: 22 m
• Tốc độ: 2.800 vòng/phút

Do bánh công tác và trục liên kết trực tiếp, tốc độ quay của trục quyết định trực tiếp tốc độ của bánh công tác.

Cụm rô to được đỡ bởi hai ổ bi

Mặc dù ổ bi không phải là thành phần quay chính của cụm rô to, chúng có nhiệm vụ quan trọng trong việc giữ rô to đúng vị trí.

Hai ổ bi trong thân ổ trục đỡ trục tại các vị trí thích hợp, giúp trục quay tương đối đồng tâm và hạn chế dao động.

Điều này đặc biệt quan trọng đối với bánh công tác. Nếu trục dao động quá lớn, vị trí bánh công tác trong thân bơm cũng thay đổi theo, ảnh hưởng đến khe hở và độ ổn định khi quay.

Độ đồng tâm ảnh hưởng trực tiếp đến bánh công tác

Cụm rô to cần quay quanh một đường tâm ổn định.

Khi trục, ổ bi và khớp nối được căn chỉnh đúng, bánh công tác quay đều trong thân bơm mà không xảy ra tiếp xúc bất thường với các bộ phận cố định.

Nếu rô to bị lệch, bánh công tác có thể:

• Dao động trong quá trình quay.
• Làm tăng rung bơm.
• Tạo tải không đều lên ổ bi.
• Làm các khe hở bên trong thay đổi.
• Tăng nguy cơ cọ xát với phần cố định.

Vì vậy, độ chính xác của cụm rô to ảnh hưởng trực tiếp đến trạng thái làm việc của bánh công tác.

Bánh công tác chịu đồng thời chuyển động quay và lực của dòng dầu

Khi Bơm dầu truyền nhiệt RY20-20-125 hoạt động, bánh công tác không chỉ quay mà còn liên tục chịu tác động từ dòng dầu.

Dầu đi vào tâm bánh công tác, thay đổi hướng và được đẩy ra phía ngoài. Trong quá trình đó, lực thủy lực tác động trở lại lên bánh công tác và trục.

Vì vậy, liên kết giữa bánh công tác và trục phải đủ chắc chắn để cụm rô to duy trì trạng thái ổn định trong suốt quá trình vận hành.

Sự cân bằng của bánh công tác ảnh hưởng đến độ rung

Bánh công tác quay ở tốc độ cao nên trạng thái cân bằng có vai trò rất quan trọng.

Nếu bánh công tác bị mòn không đều, bám cặn hoặc hư hỏng tại một khu vực, khối lượng phân bố quanh trục có thể không còn đồng đều. Khi tốc độ tăng lên 2.800 vòng/phút, sự mất cân bằng này có thể làm rung cụm rô to.

Do đó, tình trạng bề mặt và độ nguyên vẹn của bánh công tác cần được chú ý khi kiểm tra bơm.

Mối liên hệ giữa rô to và khả năng tạo cột áp

Khả năng đạt cột áp 22 m của RY20-20-125 có liên quan trực tiếp đến trạng thái làm việc của bánh công tác.

Khi bánh công tác quay đúng tốc độ và các đường dẫn dầu không bị cản trở, năng lượng được truyền cho dầu theo thiết kế.

Ngược lại, bánh công tác bị tắc, hư hỏng hoặc quay không đủ tốc độ có thể khiến khả năng tạo cột áp giảm.

Vì vậy, cụm rô to không chỉ là bộ phận cơ khí truyền động mà còn quyết định trực tiếp đặc tính thủy lực của bơm.

Những vị trí cần kiểm tra trên cụm rô to và bánh công tác

Khi tháo kiểm tra Bơm dầu truyền nhiệt RY20-20-125, cần tập trung vào các vị trí trực tiếp thuộc cụm rô to.

Bánh công tác

Kiểm tra tình trạng cánh dẫn, bề mặt bánh công tác, dấu hiệu mòn, nứt, biến dạng hoặc cặn bám.

Đai ốc bánh công tác

Kiểm tra khả năng khóa và độ chắc chắn của liên kết để tránh bánh công tác bị dịch chuyển trên trục.

Trục bơm

Kiểm tra bề mặt trục, độ thẳng và các vị trí lắp bánh công tác, ổ bi.

Nếu phát hiện chi tiết bị nứt, biến dạng hoặc hư hỏng rõ rệt thì cần xử lý trước khi lắp lại.

Cấu tạo gọn nhưng liên kết chặt chẽ

Một điểm đáng chú ý của cụm rô to RY20-20-125 là số lượng chi tiết chính không quá phức tạp.

Cấu trúc cơ bản chỉ tập trung vào:

Bánh công tác + trục bơm + đai ốc khóa

Tuy nhiên, ba bộ phận này phải phối hợp chính xác. Trục truyền chuyển động, bánh công tác truyền năng lượng cho dầu và đai ốc duy trì vị trí bánh công tác trên trục.

Chính sự liên kết đơn giản nhưng chặt chẽ này tạo nên phần chuyển động cốt lõi của Bơm dầu truyền nhiệt RY20-20-125.

Cụm rô to và bánh công tác của Bơm dầu truyền nhiệt RY20-20-125 gồm ba thành phần chính là trục bơm, bánh công tác và đai ốc khóa bánh công tác. Trục nhận mô-men từ động cơ, bánh công tác quay cùng trục ở tốc độ khoảng 2.800 vòng/phút, còn đai ốc giữ bánh công tác ổn định tại đúng vị trí.

Trong quá trình hoạt động, dầu đi vào tâm bánh công tác, được các cánh dẫn truyền năng lượng rồi dịch chuyển ra mép ngoài. Vì vậy, độ đồng tâm của trục, trạng thái bánh công tác và độ chắc chắn của liên kết giữa các chi tiết có ảnh hưởng trực tiếp đến khả năng đạt lưu lượng 1,5 m³/h và cột áp 22 m của RY20-20-125.
