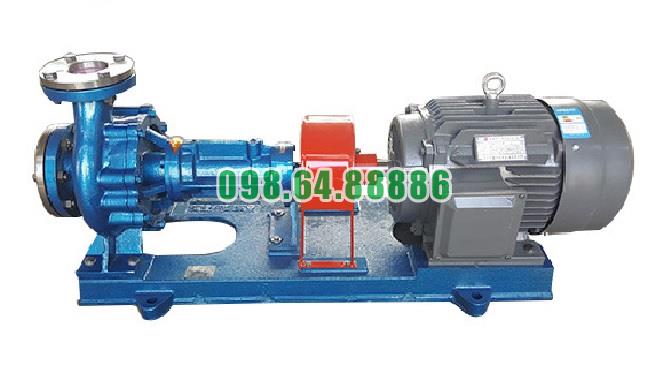

Máy bơm dầu tải nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Vì sao ưu điểm tản nhiệt khô làm nên thương hiệu Bơm dầu truyền nhiệt RY25-25-160?

Bơm dầu truyền nhiệt RY25-25-160 nổi bật nhờ thiết kế tản nhiệt khô bằng không khí tự nhiên, không cần sử dụng nước làm mát. Đây không chỉ là một đặc điểm kết cấu mà còn là yếu tố tạo nên dấu ấn riêng của dòng bơm RY trong các hệ thống tuần hoàn dầu nóng.

Thay vì lắp thêm đường cấp nước, đường hồi nước và khoang làm mát, bơm tận dụng khoảng cách giữa thân bơm với cụm ổ trục cùng các bề mặt kim loại để giải phóng nhiệt ra môi trường. Thiết kế này giúp máy gọn hơn, ít phụ thuộc vào thiết bị phụ trợ và phù hợp với yêu cầu vận hành liên tục trong dây chuyền nhiệt.

Tản nhiệt khô là gì?

Tản nhiệt khô trên Bơm dầu truyền nhiệt RY25-25-160 là quá trình giải phóng nhiệt trực tiếp ra không khí mà không cần dòng nước tuần hoàn làm mát.

Khi dầu nóng đi qua thân bơm, nhiệt truyền sang nắp bơm, trục, giá đỡ và cụm ổ trục. Nhờ cách bố trí các bộ phận cách nhau hợp lý, nhiệt không truyền ngay lập tức đến ổ bi mà được phân tán dần qua bề mặt kim loại.

Quá trình tản nhiệt diễn ra chủ yếu nhờ:

• Nhiệt truyền từ bộ phận nóng sang các chi tiết trung gian.
• Bề mặt kim loại tiếp xúc với không khí xung quanh.
• Không khí tự nhiên lưu chuyển và mang nhiệt ra khỏi cụm bơm.
• Khoảng cách kết cấu hạn chế nhiệt truyền trực tiếp đến ổ bi.

Đây chính là nền tảng của thiết kế tản nhiệt khô trên RY25-25-160.

Khoảng cách giữa thân bơm và ổ trục tạo hiệu quả tản nhiệt

Thân bơm là khu vực tiếp xúc trực tiếp với dầu tải nhiệt nên có nhiệt độ cao nhất. Cụm ổ trục được bố trí phía sau, cách thân bơm thông qua nắp bơm và gối đỡ trung tâm.

Khoảng cách này giúp kéo dài đường truyền nhiệt. Trước khi nhiệt đến ổ bi, một phần đáng kể đã được phát tán qua nắp bơm, giá đỡ và các bề mặt tiếp xúc với không khí.

Cách bố trí này mang lại ba tác dụng chính:

• Giảm nhiệt truyền trực tiếp từ buồng dầu nóng đến ổ bi.
• Hạn chế chất bôi trơn bị quá nhiệt hoặc biến chất.
• Bảo vệ phớt dầu và cụm truyền động phía sau.

Nhờ vậy, bơm có thể vận hành với dầu nóng mà không cần lắp thêm hệ thống nước làm mát riêng.

Gối đỡ trung tâm vừa chịu lực vừa tản nhiệt

Gối đỡ trung tâm của Bơm dầu truyền nhiệt RY25-25-160 không chỉ có nhiệm vụ giữ chắc thân ổ trục mà còn tạo vùng tản nhiệt giữa phần nóng và phần truyền động.

Bề mặt gối đỡ tiếp xúc với không khí, giúp nhiệt được phân tán trong quá trình truyền từ thân bơm về phía sau. Đồng thời, khoảng trống xung quanh gối đỡ tạo điều kiện cho không khí lưu chuyển tự nhiên.

Thiết kế này giúp gối đỡ thực hiện đồng thời hai chức năng:

• Tăng độ cứng vững và giữ trục bơm ổn định.
• Hạn chế nhiệt tích tụ tại cụm ổ bi và phớt dầu.

Sự kết hợp giữa độ bền cơ học và khả năng tản nhiệt là một trong những điểm làm nên đặc trưng của dòng bơm RY.

Không cần nước làm mát giúp hệ thống đơn giản hơn

Một trong những giá trị rõ ràng nhất của tản nhiệt khô là loại bỏ hệ thống nước làm mát phụ trợ.

Bơm không cần bố trí:

• Đường cấp nước làm mát.
• Đường hồi hoặc xả nước.
• Van điều chỉnh lưu lượng nước.
• Khoang nước làm mát.
• Thiết bị theo dõi nguồn nước tuần hoàn.

Việc giảm các bộ phận phụ trợ giúp cụm bơm gọn hơn, lắp đặt thuận tiện và dễ tích hợp vào dây chuyền nhiệt có diện tích hạn chế.

Người sử dụng cũng không phải lo lắng về tình trạng mất nước, tắc đường nước hoặc lưu lượng nước làm mát không đủ trong khi bơm đang vận hành.

Hạn chế nguy cơ nước xâm nhập vào dầu nóng

Trong hệ thống dầu tải nhiệt, nước là thành phần cần được kiểm soát chặt chẽ. Khi nước tiếp xúc với dầu nóng, hơi nước có thể hình thành, làm áp suất biến động và khiến dòng tuần hoàn mất ổn định.

Thiết kế tản nhiệt khô giúp Bơm dầu truyền nhiệt RY25-25-160 không phải đặt mạch nước làm mát gần khu vực dầu nóng. Nhờ đó, nguy cơ nước rò rỉ từ hệ thống làm mát vào dầu tải nhiệt được giảm bớt.

Đây là ưu điểm quan trọng đối với các dây chuyền cần:

• Duy trì dầu tuần hoàn ổn định.
• Hạn chế hơi ẩm trong hệ thống.
• Tránh dao động áp suất do nước bốc hơi.
• Bảo vệ chất lượng dầu truyền nhiệt.

Tính độc lập giữa hệ thống dầu và hệ thống làm mát giúp quá trình vận hành đơn giản và an toàn hơn.

Giảm công việc bảo dưỡng hệ thống phụ trợ

Hệ thống làm mát bằng nước thường cần kiểm tra đường ống, xử lý cặn, vệ sinh khoang nước và khắc phục rò rỉ tại các mối nối.

Với thiết kế tản nhiệt khô, Bơm dầu truyền nhiệt RY25-25-160 loại bỏ phần lớn những công việc này. Hoạt động bảo dưỡng tập trung vào các bộ phận chính như ổ bi, chất bôi trơn, khớp nối, bộ làm kín và độ đồng tâm của trục.

Việc giảm số lượng bộ phận phụ trợ mang lại những lợi ích thiết thực:

• Ít vị trí có thể phát sinh rò rỉ.
• Giảm nguy cơ tắc cặn đường nước.
• Rút ngắn thời gian kiểm tra định kỳ.
• Dễ phát hiện nguyên nhân khi bơm nóng bất thường.
• Giảm chi phí sửa chữa các bộ phận ngoài bơm.

Chính sự đơn giản này giúp thiết kế tản nhiệt khô trở thành đặc điểm dễ nhận biết của dòng RY.

Tăng tính chủ động khi bố trí bơm

Bơm RY25-25-160 có thể được lắp đặt tại những khu vực không có sẵn nguồn nước làm mát. Điều này mở rộng khả năng bố trí thiết bị trong nhà xưởng và dây chuyền sản xuất.

Người thiết kế không cần kéo thêm đường nước đến vị trí đặt bơm. Cụm máy chỉ cần được lắp trong khu vực thông thoáng, có đủ không gian để không khí lưu chuyển quanh nắp bơm, gối đỡ và thân ổ trục.

Tính linh hoạt này đặc biệt hữu ích với:

• Cụm gia nhiệt độc lập.
• Hệ thống dầu nóng đặt xa nguồn nước.
• Dây chuyền có không gian hạn chế.
• Nhà máy muốn giảm đường ống phụ trợ.
• Hệ thống cần lắp đặt nhanh và dễ bảo dưỡng.

Hỗ trợ bơm vận hành liên tục

Bơm dầu truyền nhiệt thường phải làm việc liên tục để duy trì dòng dầu nóng trong dây chuyền. Nếu hệ thống làm mát phụ trợ gặp sự cố, toàn bộ quá trình tuần hoàn có thể phải dừng lại.

Tản nhiệt khô giúp RY25-25-160 ít phụ thuộc hơn vào các điều kiện bên ngoài. Khi ổ bi được bôi trơn đầy đủ, trục được căn chỉnh chính xác và khu vực lắp đặt thông thoáng, nhiệt có thể được giải phóng tự nhiên trong suốt thời gian bơm hoạt động.

Điều này góp phần:

• Hạn chế gián đoạn do mất nước làm mát.
• Bảo vệ ổ bi và chất bôi trơn.
• Duy trì độ ổn định của cụm trục.
• Giảm số lượng thiết bị phải theo dõi.
• Hỗ trợ dây chuyền nhiệt vận hành liên tục.

Điều kiện để ưu điểm tản nhiệt khô phát huy hiệu quả

Thiết kế tản nhiệt khô không có nghĩa là bơm có thể hoạt động tốt trong mọi điều kiện lắp đặt. Để khả năng giải nhiệt đạt hiệu quả, cần bảo đảm các yêu cầu cơ bản.

Khu vực quanh bơm phải thông thoáng

Không nên đặt bơm trong không gian quá kín hoặc che phủ gối đỡ và thân ổ trục. Không khí cần có khả năng lưu chuyển quanh bề mặt bơm.

Bề mặt tản nhiệt phải sạch

Bụi, dầu bẩn và cặn bám dày có thể làm giảm khả năng truyền nhiệt ra không khí. Nắp bơm, gối đỡ và thân ổ trục cần được vệ sinh định kỳ.

Ổ bi phải được bôi trơn đúng cách

Thiếu dầu hoặc mỡ sẽ làm ma sát tăng và sinh nhiệt lớn. Ngược lại, nạp quá nhiều mỡ cũng có thể tạo lực cản, khiến ổ bi nóng lên.

Trục bơm phải đồng tâm

Lệch trục làm ổ bi chịu tải không đều và phát nhiệt bất thường. Khi đó, nhiệt sinh ra có thể vượt quá khả năng giải nhiệt tự nhiên của bơm.

Bơm phải được gia nhiệt từ từ

Gia nhiệt từ từ giúp thân bơm, trục và gối đỡ giãn nở đồng đều, hạn chế ứng suất nhiệt và tránh truyền nhiệt đột ngột đến cụm ổ trục.

Vì sao tản nhiệt khô tạo nên dấu ấn của RY25-25-160?

Ưu điểm tản nhiệt khô làm nên dấu ấn của Bơm dầu truyền nhiệt RY25-25-160 vì nó giải quyết đồng thời nhiều yêu cầu của hệ thống dầu nóng: giảm thiết bị phụ trợ, không tiêu thụ nước làm mát, hạn chế nguy cơ nước xâm nhập vào dầu và đơn giản hóa bảo dưỡng.

Đây không chỉ là một tính năng kỹ thuật riêng lẻ mà còn ảnh hưởng đến toàn bộ quá trình lựa chọn, lắp đặt và vận hành bơm. Khi nhắc đến dòng bơm RY, thiết kế tản nhiệt tự nhiên không dùng nước là một trong những đặc điểm nổi bật giúp phân biệt sản phẩm với các loại bơm cần hệ thống làm mát phức tạp.

Ưu điểm tản nhiệt khô làm nên dấu ấn của Bơm dầu truyền nhiệt RY25-25-160 nhờ khả năng giải phóng nhiệt tự nhiên qua nắp bơm, gối đỡ trung tâm và thân ổ trục mà không cần nước làm mát.

Thiết kế này giúp cụm bơm gọn, giảm đường ống phụ trợ, hạn chế rò rỉ nước, đơn giản hóa công việc bảo dưỡng và tăng tính linh hoạt khi lắp đặt. Đồng thời, khoảng cách giữa thân bơm nóng với cụm ổ trục giúp bảo vệ ổ bi, chất bôi trơn và phớt dầu trong quá trình làm việc.

Khi được lắp đặt thông thoáng, vệ sinh sạch và bôi trơn đúng kỹ thuật, tính năng tản nhiệt khô trở thành một trong những ưu điểm nổi bật nhất của Bơm dầu truyền nhiệt RY25-25-160.

Nguyên tắc khởi động an toàn dành cho Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 làm việc với dầu nóng nên quá trình khởi động phải được thực hiện theo đúng trình tự. Việc khởi động đột ngột, chạy khô hoặc mở van không đúng cách có thể gây rung động, quá nhiệt, hư hỏng phớt làm kín và giảm tuổi thọ ổ bi.

Kiểm tra tổng thể trước khi khởi động

Trước khi cấp điện, cần kiểm tra toàn bộ cụm bơm, động cơ, khớp nối, bu lông móng và các mối nối đường ống. Các chi tiết phải được siết chắc chắn, không có dấu hiệu lỏng, lệch hoặc rò rỉ.

Đường ống hút và đường ống đẩy phải có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm. Bộ lọc tại đường hút cũng cần được kiểm tra để bảo đảm không bị tắc bởi cặn, xỉ hàn hoặc dị vật.

Kiểm tra chiều quay của bơm

Chiều quay đúng của Bơm dầu truyền nhiệt RY25-25-160 là theo chiều kim đồng hồ khi quan sát từ phía khớp nối.

Trước khi vận hành chính thức, nên đóng điện trong thời gian ngắn để xác nhận chiều quay. Nếu động cơ quay ngược, cần đảo lại pha điện trước khi tiếp tục.

Vận hành sai chiều có thể làm lưu lượng giảm mạnh, cột áp không đạt yêu cầu và dòng dầu chuyển động không đúng thiết kế của bánh công tác.

Bổ sung đầy đủ dầu và mỡ bôi trơn

Cụm ổ trục phải được bôi trơn đầy đủ trước khi trục quay ở tốc độ 2.900 vòng/phút. Cần châm dầu tải nhiệt sạch vào khoang bôi trơn theo đúng vị trí quy định và kiểm tra lượng mỡ tại ổ bi phía khớp nối.

Thiếu dầu hoặc sử dụng sai loại mỡ có thể làm ổ bi nóng nhanh, phát ra tiếng kêu và dẫn đến bó kẹt trục trong quá trình khởi động.

Quay khớp nối bằng tay

Trước khi cấp điện, cần quay khớp nối bằng tay để kiểm tra khả năng chuyển động của trục và bánh công tác.

Cụm rôto phải quay nhẹ, đều và không có tiếng cọ xát. Nếu cảm thấy nặng, kẹt hoặc có âm thanh bất thường, không được khởi động động cơ mà phải kiểm tra nguyên nhân trước.

Bước này giúp phát hiện sớm tình trạng lệch trục, bánh công tác cọ vào thân bơm hoặc ổ bi bị kẹt.

Mồi đầy dầu vào thân bơm

Bơm RY25-25-160 phải được mồi đầy dầu truyền nhiệt trước khi khởi động. Trong lúc mồi, nên quay khớp nối bằng tay để đẩy không khí ra khỏi thân bơm và đường hút.

Không được để bơm chạy khô. Nếu bên trong bơm chỉ có không khí, bánh công tác không thể tạo dòng dầu ổn định, trong khi bộ phận làm kín và các bề mặt ma sát có thể nóng lên rất nhanh.

Gia nhiệt sơ bộ trước khi bơm dầu nóng

Khi vận chuyển dầu có nhiệt độ cao, thân bơm cần được gia nhiệt từ từ trước khi khởi động chính thức. Có thể cho dầu nóng tuần hoàn qua thân bơm nhiều lần để các chi tiết tăng nhiệt đồng đều.

Trong quá trình gia nhiệt:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C.
• Tốc độ tăng nhiệt không nên vượt quá 50°C mỗi giờ.
• Cần theo dõi tiếng ồn, độ rung và tình trạng rò rỉ.
• Có thể nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại khi gia nhiệt hoàn tất.

Gia nhiệt đúng cách giúp hạn chế sốc nhiệt, biến dạng thân bơm và kẹt cụm rôto.

Thiết lập trạng thái van trước khi khởi động

Trước khi khởi động động cơ, cần mở hoàn toàn van hút và đóng van xả. Trạng thái này giúp giảm tải ban đầu cho động cơ.

Tuy nhiên, không được để bơm chạy với van xả đóng quá 3 phút. Nếu van xả đóng quá lâu, dầu sẽ tuần hoàn cục bộ trong thân bơm, làm nhiệt độ tăng nhanh và có thể gây hư hỏng bộ phận làm kín.

Khởi động động cơ và mở van xả từ từ

Sau khi hoàn tất các bước kiểm tra, tiến hành cấp điện cho động cơ và các thiết bị đo lường, bảo vệ.

Khi bơm đạt tốc độ ổn định và đồng hồ áp suất bắt đầu hiển thị, mở từ từ van xả. Không nên mở van đột ngột vì dòng dầu thay đổi nhanh có thể gây rung, tăng tải động cơ và làm áp suất dao động.

Van xả được điều chỉnh đến khi bơm đạt lưu lượng phù hợp. Không dùng van hút để điều chỉnh lưu lượng vì có thể làm áp suất đầu vào giảm và gây xâm thực.

Theo dõi giai đoạn khử ẩm ban đầu

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, nên duy trì bơm hoạt động tại vùng nhiệt độ này để tách nước và hơi ẩm còn lại trong hệ thống.

Trong giai đoạn khử ẩm, bơm có thể xuất hiện rung nhẹ. Chỉ tiếp tục nâng nhiệt khi lượng hơi ẩm đã giảm và bơm vận hành ổn định.

Việc nâng nhiệt quá nhanh khi hệ thống còn nước có thể làm áp suất dao động mạnh và ảnh hưởng đến độ an toàn của toàn bộ mạch dầu.

Theo dõi ngay sau khi khởi động

Trong những phút đầu vận hành, cần theo dõi liên tục:

• Áp suất cửa xả.
• Lưu lượng dầu tuần hoàn.
• Dòng điện của động cơ.
• Độ rung của bơm.
• Nhiệt độ ổ bi.
• Tiếng ồn của cụm rôto.
• Tình trạng rò rỉ tại bộ chèn làm kín.

Biên độ rung không nên vượt quá 0,06 mm. Nếu xuất hiện tiếng cọ xát, rung mạnh, áp suất không ổn định hoặc nhiệt độ ổ bi tăng nhanh, cần dừng bơm để kiểm tra.

Nguyên tắc khởi động an toàn của Bơm dầu truyền nhiệt RY25-25-160 gồm kiểm tra chiều quay, bôi trơn ổ bi, quay thử bằng tay, mồi đầy dầu và gia nhiệt sơ bộ trước khi vận hành.

Khi khởi động, van hút phải mở hoàn toàn, van xả đóng nhưng không được duy trì trạng thái này quá 3 phút. Sau khi bơm đạt tốc độ ổn định, cần mở van xả từ từ và theo dõi áp suất, độ rung, nhiệt độ ổ bi cùng tình trạng làm kín.

Thực hiện đúng trình tự giúp Bơm dầu truyền nhiệt RY25-25-160 khởi động êm, hạn chế sốc nhiệt và giảm nguy cơ hư hỏng trục, ổ bi, bánh công tác và phớt làm kín.
