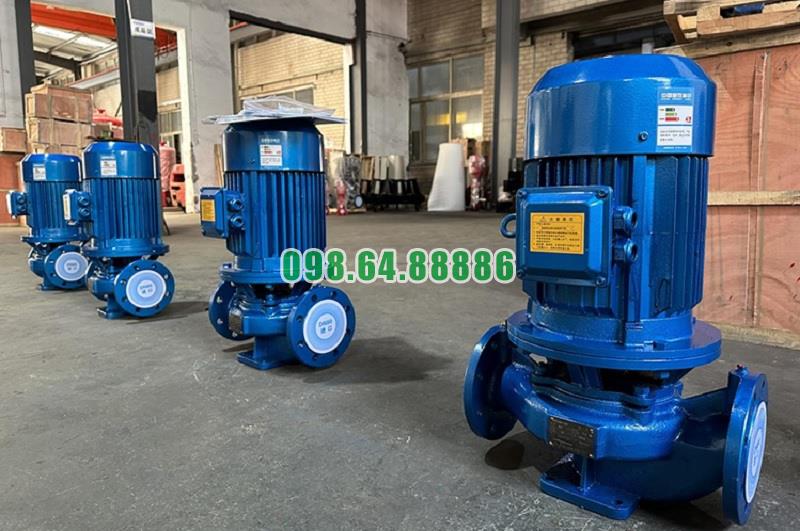

Model ISG65-315A và IRG65-315A là phiên bản bơm ly tâm trục đứng được thiết kế theo cấu trúc đồng trục và thẳng đứng, giúp tiết kiệm đáng kể không gian lắp đặt mặt bằng so với các loại bơm trục ngang truyền thống. Nhờ bố trí theo phương đứng, toàn bộ tổ hợp motor – trục – cánh bơm xếp dọc theo chiều cao, giúp thiết bị phù hợp với:
Trạm kỹ thuật có diện tích hạn chế
Phòng bơm tầng hầm của tòa nhà cao tầng
Hệ thống MEP trong công trình dân dụng và công nghiệp
Một điểm đặc trưng giúp bơm có kích thước gọn chính là thiết kế cửa hút và cửa xả nằm trên cùng một trục ngang (inline). Nhờ đó:
Đường ống kết nối không cần bẻ góc hoặc co rẽ, giảm không gian đường ống
Lắp đặt trực tiếp vào hệ thống ống dẫn tuyến tính
Giúp toàn bộ hệ thống vận hành gọn, thẳng hàng và đồng nhất
Thiết kế này đặc biệt phù hợp với các công trình yêu cầu tối ưu hóa bố trí thiết bị kỹ thuật.
Bơm ISG65-315A và IRG65-315A sử dụng kết cấu truyền động đồng trục, trong đó trục bơm gắn trực tiếp với trục động cơ. Điều này giúp:
Rút ngắn tổng chiều dài bơm
Giảm số lượng linh kiện trung gian (khớp nối, gối đỡ), từ đó giảm khối tích tổng thể
Đơn giản hóa việc lắp đặt và bảo trì trong không gian hẹp
Với thiết kế nhỏ gọn, vật liệu chế tạo tối ưu (gang, inox, hợp kim nhôm), model ISG65-315A và IRG65-315A có trọng lượng nhẹ hơn các dòng bơm ngang cùng hiệu suất, nhờ đó:
Dễ nâng hạ bằng tay hoặc pa lăng
Tiện lợi trong việc lắp đặt ở tầng cao
Giảm tải trọng lên sàn kỹ thuật hoặc giá đỡ
Với kết cấu thẳng đứng nhỏ gọn, bơm ISG65-315A, IRG65-315A dễ dàng được bố trí trong:
Hệ thống HVAC (tuần hoàn nước nóng/lạnh)
Trạm bơm cấp nước cho tòa nhà chung cư
Dây chuyền sản xuất có bố trí tuyến tính
Thiết bị phù hợp với các dự án yêu cầu tiết kiệm không gian, dễ vận hành và dễ bảo trì, góp phần giảm chi phí xây dựng và thiết kế hệ thống kỹ thuật.
Bơm đồng trục thẳng đứng ISG65-315A và IRG65-315A sở hữu kích thước nhỏ gọn nhờ thiết kế thẳng đứng, đồng trục và inline thông minh. Không chỉ tiết kiệm diện tích mặt bằng, thiết bị còn giúp tối ưu chi phí đường ống, giảm tải trọng kết cấu và dễ dàng tích hợp vào hệ thống kỹ thuật hiện đại. Đây là lựa chọn lý tưởng cho các công trình dân dụng, công nghiệp và tòa nhà cao tầng có yêu cầu cao về hiệu suất trong không gian hạn chế
Trục bơm là bộ phận truyền động quan trọng trong bơm đồng trục thẳng đứng ISG65-315A và IRG65-315A, giúp chuyển mô-men xoắn từ động cơ đến cánh bơm để tạo lực ly tâm đẩy chất lỏng. Thiết kế trục bơm của dòng ISG/IRG được tối ưu hóa để đảm bảo độ bền cơ học, độ chính xác cao, truyền lực hiệu quả và vận hành êm ái trong môi trường công nghiệp liên tục.
– Trục bơm là trục đặc, nối trực tiếp với trục động cơ theo phương thẳng đứng – đồng trục
– Được gia công chính xác cao, đảm bảo độ đồng tâm và cân bằng động tuyệt đối
– Đầu trục phía dưới lắp với cánh bơm, đầu trục phía trên lắp khớp nối trục hoặc gắn liền với rotor động cơ
Tùy theo yêu cầu ứng dụng và phiên bản bơm, trục có thể được chế tạo từ:
– Thép hợp kim C45 (carbon steel): tiêu chuẩn công nghiệp, chịu lực tốt
– Thép không gỉ SUS304 hoặc SUS316: dùng trong môi trường ăn mòn nhẹ hoặc cấp nước sạch, thực phẩm, hóa chất
– Thép mạ crom hoặc nhiệt luyện: tăng khả năng chống mài mòn, nâng cao độ cứng bề mặt
Lưu ý: Với môi trường có nước chứa tạp chất hoặc nhiệt độ cao, nên ưu tiên loại trục inox hoặc hợp kim chịu nhiệt.
– Đường kính trục thường nằm trong khoảng 32 mm – 50 mm tùy công suất động cơ
– Độ đảo trục sau khi gia công được kiểm soát nghiêm ngặt, ≤ 0.05 mm, giúp trục quay ổn định và không gây rung
– Bề mặt trục được mài nhẵn, đánh bóng, giúp giảm mài mòn tại vị trí lắp phớt cơ khí và bạc đạn
– Trục được đỡ bằng hai ổ bi trượt hoặc bi cầu, thường dùng SKF, NSK hoặc tương đương
– Một vòng bi chịu tải hướng trục, vòng còn lại chịu tải hướng kính
– Ổ bi được bôi trơn bằng mỡ chịu nhiệt hoặc dầu đặc biệt, có nắp chặn chống bụi
– Có thể sử dụng khớp nối mềm hoặc khớp nối trực tiếp (với motor gắn liền)
– Giúp truyền lực đồng đều, hạn chế sai lệch trục, giảm rung và kéo dài tuổi thọ trục
– Trục đi xuyên qua buồng kín phớt cơ khí, với các chi tiết như đệm chặn, vòng chặn, lò xo
– Bề mặt trục tại vị trí này được mài siêu mịn (Ra < 0.4 µm) để đảm bảo độ kín khít và không làm mòn nhanh mặt phớt
– Truyền lực trực tiếp – đồng tâm, không qua đai hoặc hộp số, giảm tổn thất năng lượng
– Cân bằng động tốt, giảm rung, chạy êm, tuổi thọ cao
– Chịu tải cao và làm việc ổn định liên tục, phù hợp với hệ thống hoạt động 24/7
– Bảo trì dễ dàng, tháo lắp không cần gỡ toàn bộ hệ thống
Kết cấu trục bơm của ISG65-315A và IRG65-315A được thiết kế với độ chính xác cao, sử dụng vật liệu bền bỉ, hệ thống ổ đỡ chắc chắn và cơ chế truyền lực hiệu quả. Đây là một trong những điểm cốt lõi giúp thiết bị vận hành ổn định, êm ái, ít hao mòn và thích hợp với nhiều môi trường công nghiệp có áp lực vận hành cao. Việc duy trì trục ở trạng thái tốt là yếu tố then chốt đảm bảo tuổi thọ lâu dài và hiệu suất tối ưu cho toàn bộ hệ thống bơm
