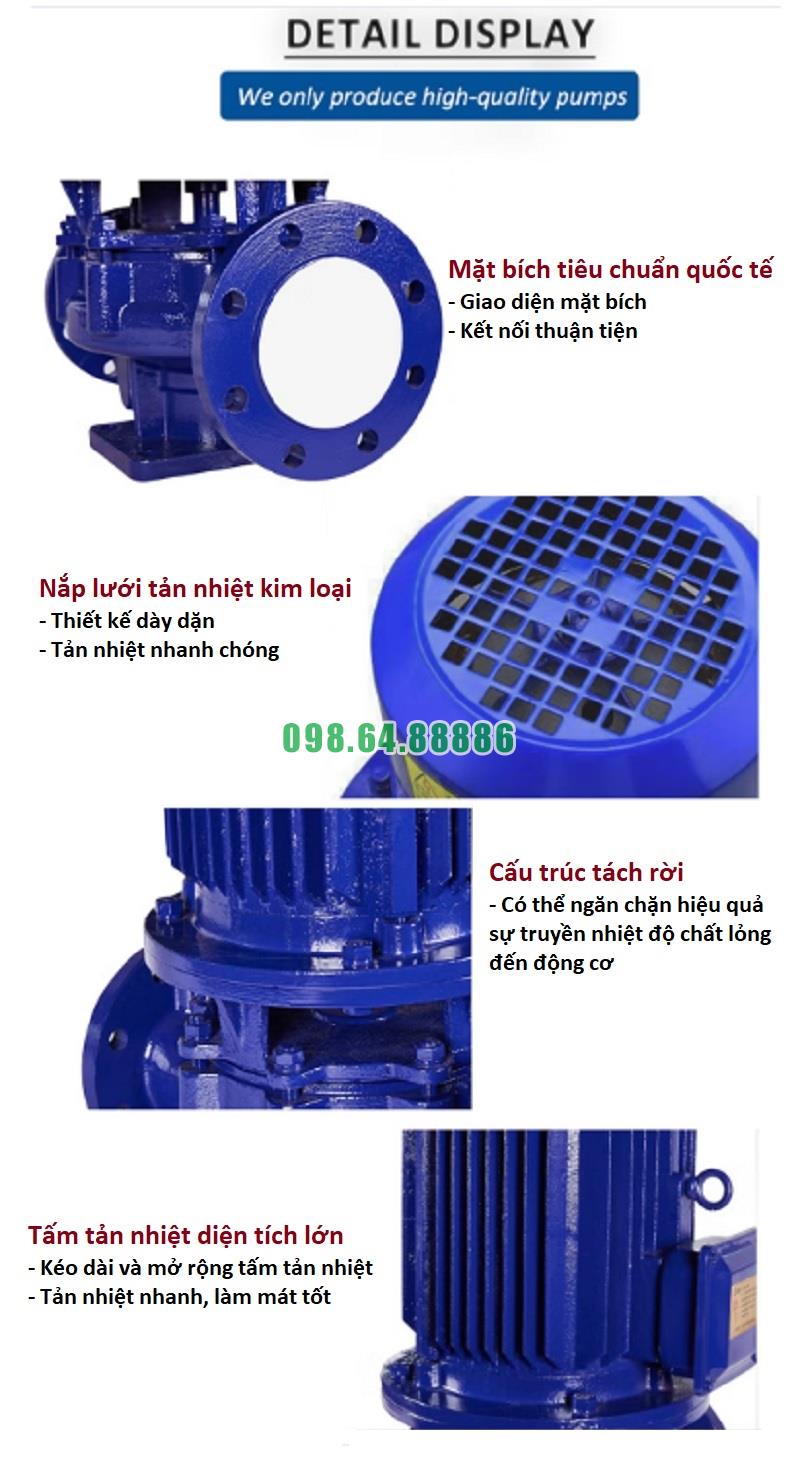

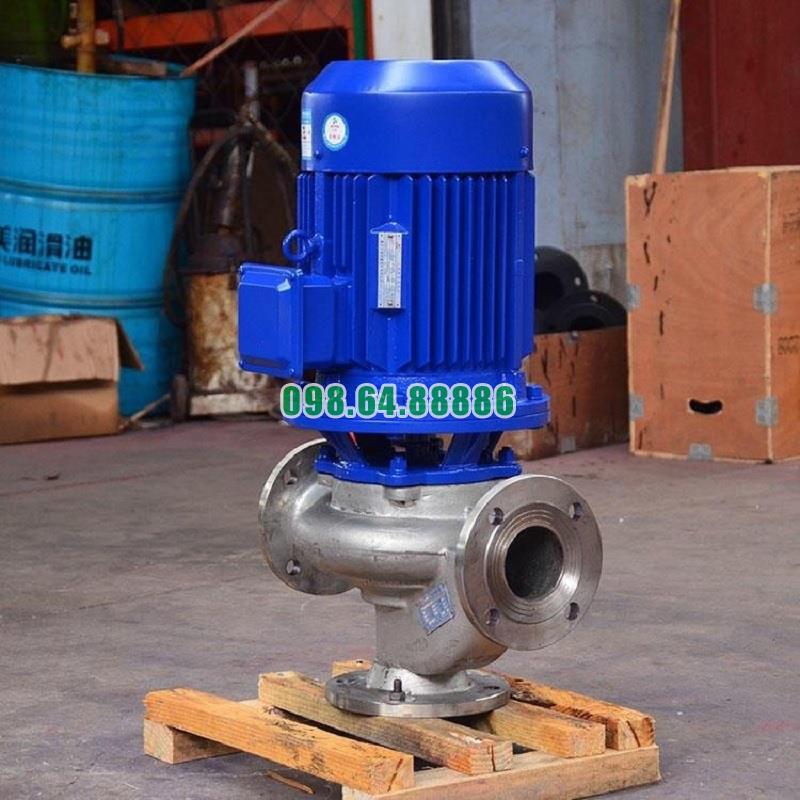

Bơm ly tâm trục đứng ISG80-350A được chế tạo theo kết cấu trục đứng đồng trục, trong đó động cơ và bơm được lắp thẳng hàng theo phương thẳng đứng. Cửa hút và cửa xả nằm trên cùng một đường ngang, đối xứng nhau, giúp kết nối trực tiếp vào hệ thống đường ống mà không cần thêm nhiều khớp nối phụ.
Tiết kiệm diện tích lắp đặt
Nhờ kết cấu trục đứng, bơm chiếm ít diện tích mặt bằng hơn so với bơm trục ngang.
Phù hợp để lắp trong tầng hầm, phòng kỹ thuật hoặc những vị trí hạn chế về không gian.
Thuận tiện trong bố trí hệ thống
Cửa hút – xả thẳng hàng giúp đường ống gọn gàng, ít phải uốn cong, giảm chi phí lắp đặt.
Dễ dàng kết hợp với nhiều hệ thống công nghiệp và dân dụng mà không cần cải tạo lớn.
Tăng tính thẩm mỹ và gọn gàng
Thiết kế theo phương đứng mang lại cảm giác chắc chắn, hiện đại.
Khi lắp đặt trong các tòa nhà cao tầng hoặc trạm bơm trung tâm, hệ thống trông tinh gọn và chuyên nghiệp hơn.
Ổn định hơn: trục đứng giúp trọng lực phân bổ đều dọc theo trục, giảm tải cho vòng bi.
Ít rung động: do thiết kế đồng trục, lực quay từ động cơ truyền thẳng xuống cánh bơm, hạn chế rung lắc.
Dễ bảo trì: nhờ kết cấu liền khối, khi cần thay phớt hoặc vòng bi, chỉ cần tháo cụm trục – động cơ mà không cần dỡ toàn bộ hệ thống.
Tòa nhà cao tầng: tiết kiệm diện tích phòng kỹ thuật, phù hợp cho hệ thống cấp nước và PCCC.
Nhà máy công nghiệp: tối ưu không gian sản xuất, dễ tích hợp vào hệ thống đường ống hiện hữu.
Hệ thống làm mát và điều hòa: lắp đặt gọn trong phòng máy, không chiếm nhiều chỗ.
Thiết kế trục đứng của bơm ly tâm trục đứng ISG80-350A mang lại lợi ích lớn về tối ưu không gian, lắp đặt gọn gàng, đường ống thẳng hàng, vận hành ổn định và dễ bảo trì. Đây là giải pháp phù hợp cho những công trình hiện đại cần vừa hiệu quả vận hành, vừa tiết kiệm diện tích.
Trước khi tiến hành lắp đặt bơm ly tâm trục đứng model ISG80-350A đúng kỹ thuật, cần đảm bảo đầy đủ các yếu tố sau:
Nền móng: Phải được xây dựng chắc chắn bằng bê tông, có khả năng chịu tải và không bị lún sụt.
Đế bơm và bulông móng: Được chuẩn bị sẵn, đúng kích thước, bố trí chính xác để cố định bơm.
Thiết bị phụ trợ: Bao gồm van một chiều, van cách ly, van xả khí, đồng hồ áp suất, khớp nối mềm và bộ lọc rác.
Dụng cụ kiểm tra: Thước đo, đồng hồ căn chỉnh đồng trục, thiết bị đo moment siết bulông.
Nguồn nước đầu vào: Đảm bảo sạch, không có cặn bẩn hoặc dị vật gây tắc nghẽn khi chạy bơm.
Đặt đế bơm lên móng, căn chỉnh sao cho mặt phẳng đế song song với mặt nền.
Sử dụng tấm kê (shim) để điều chỉnh cao độ, đảm bảo độ ngang của đế.
Xiết bulông móng vừa đủ giữ, sau đó đổ vữa không co ngót vào khe hở giữa đế và móng để gia cố.
Sau khi vữa đông cứng, xiết chặt bulông móng theo trình tự đối xứng.
Đặt bơm và động cơ lên đế, lắp khớp nối đàn hồi để kết nối trục bơm với trục động cơ.
Tiến hành căn chỉnh đồng trục bằng đồng hồ so hoặc thiết bị laser, sai số phải nằm trong giới hạn cho phép của nhà sản xuất.
Xiết chặt bulông giữ bơm và động cơ sau khi căn chỉnh chính xác.
Quay thử trục bằng tay để kiểm tra độ trơn tru, đảm bảo không bị kẹt hoặc va chạm.
Đường ống hút và xả phải có giá đỡ riêng, không để lực trọng lượng tác động trực tiếp lên bơm.
Ống hút nên được lắp thẳng, hạn chế co gấp khúc, đầu hút đặt chìm dưới mực nước và lắp rọ lọc.
Trên đường hút cần bố trí van khóa và van một chiều để tránh chảy ngược khi bơm dừng.
Trên đường xả lắp van một chiều, van khóa và đồng hồ áp suất để kiểm soát áp lực.
Gần bơm nên dùng khớp nối mềm để giảm chấn động và bù giãn nở nhiệt của đường ống.
Đổ nước vào buồng bơm qua van mồi cho đến khi đầy, mở van xả khí để loại bỏ không khí.
Đóng van xả, khởi động thử động cơ trong thời gian ngắn để kiểm tra chiều quay đúng theo mũi tên chỉ trên thân bơm.
Sau khi kiểm tra, khởi động bơm ở chế độ vận hành, mở từ từ van xả để đạt áp lực cần thiết.
Theo dõi áp lực hút, áp lực xả, dòng điện động cơ và độ rung của bơm trong quá trình chạy.
Kiểm tra các mối nối, phớt cơ khí, bulông xem có rò rỉ hoặc rung lắc bất thường không.
Ghi nhận thông số vận hành làm cơ sở cho bảo dưỡng định kỳ sau này.
Việc lắp đặt bơm ly tâm trục đứng model ISG80-350A đúng kỹ thuật là yếu tố then chốt để đảm bảo thiết bị hoạt động ổn định, an toàn và đạt hiệu suất cao. Thực hiện đầy đủ các bước từ chuẩn bị nền móng, lắp đặt đế bơm, căn chỉnh đồng trục, đấu nối đường ống, mồi nước đến vận hành thử nghiệm sẽ giúp kéo dài tuổi thọ thiết bị, hạn chế sự cố và tối ưu hiệu quả sử dụng trong hệ thống cấp thoát nước, PCCC, HVAC hay công nghiệp.
