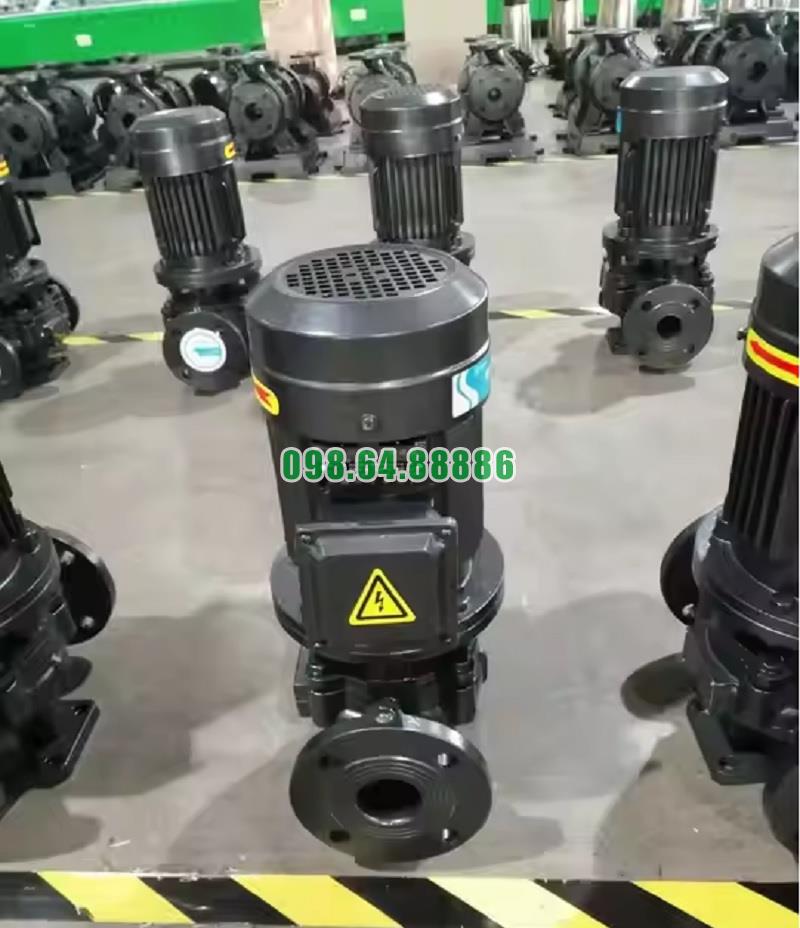

Máy bơm nước ly tâm trục đứng ISG32-200, bơm IRG32-200

Bơm ly tâm trục đứng ISG32-200, bơm IRG32-200 vận hành ổn định trong thời gian dài

Thiết kế cơ khí chính xác, hạn chế rung lắc

Cấu trúc đồng trục – inline

Bơm ISG32-200 và IRG32-200 được thiết kế với trục bơm thẳng đứng, đồng tâm với động cơ, giúp lực truyền được phân bổ đều và ổn định.
Truyền động trực tiếp giúp giảm sai lệch trục, hạn chế rung lắc và ma sát cơ học, từ đó duy trì trạng thái làm việc ổn định và liên tục.

Bộ phận cân bằng động tốt

Cánh bơm và trục quay đều được cân bằng động trong quá trình sản xuất, giúp hạn chế tối đa hiện tượng rung do mất cân bằng, từ đó bảo vệ ổ trục và các chi tiết truyền động.

Vật liệu chế tạo bền bỉ, chống ăn mòn

Thân và cánh bơm chịu mài mòn

Sử dụng gang cầu, gang chịu lực hoặc inox 304/316, giúp bơm chịu được áp suất, nhiệt độ và môi trường ăn mòn nhẹ như nước nóng, nước sạch công nghiệp hoặc nước lẫn hóa chất nhẹ.

Trục bơm và phớt cơ khí chất lượng cao

Trục làm bằng inox hoặc thép hợp kim không gỉ, đảm bảo không cong vênh sau thời gian dài hoạt động.
Phớt cơ khí làm từ ceramic hoặc silicon carbide, có khả năng chống rò rỉ và chịu nhiệt tốt, hạn chế hư hỏng trong quá trình vận hành liên tục.

Hệ thống ổ trục và vòng bi chính xác

Ổ trục chịu tải cao

Sử dụng vòng bi được thiết kế riêng cho bơm công nghiệp, có khả năng chịu lực hướng trục và hướng kính, giúp trục quay ổn định trong suốt chu kỳ làm việc kéo dài.

Bôi trơn và bảo vệ tốt

Ổ trục được bôi trơn bằng mỡ chuyên dụng, có nắp chắn bụi và nước, giúp giảm mài mòn, chống gỉ và kéo dài tuổi thọ vận hành.

Làm việc ở điểm tối ưu hiệu suất

Vận hành tại điểm BEP (Best Efficiency Point)

Bơm ISG32-200 và IRG32-200 được chọn và sử dụng trong dải làm việc gần điểm hiệu suất tối ưu, giúp:

• Giảm tổn thất điện năng

• Giảm nhiệt sinh ra

• Giảm áp lực lên trục và phớt
  → Tất cả góp phần kéo dài tuổi thọ vận hành tổng thể.

Phù hợp cho vận hành liên tục 24/7

Khả năng làm việc dài hạn mà không quá nhiệt

Nhờ hệ thống truyền động trực tiếp, động cơ hiệu suất cao, phớt bền và thân bơm chắc chắn, thiết bị có thể vận hành liên tục hàng giờ liền mà không phát sinh lỗi kỹ thuật nghiêm trọng.

Được sử dụng phổ biến trong hệ thống chuyên nghiệp

ISG32-200 và IRG32-200 thường được ứng dụng trong các hệ thống cấp nước, HVAC, xử lý nước nóng, hệ thống bơm tuần hoàn nồi hơi, vốn yêu cầu tính ổn định và độ tin cậy cao trong thời gian dài.

Tiêu chuẩn chất lượng cho Bơm ly tâm trục đứng ISG32-200, bơm IRG32-200

Vai trò của tiêu chuẩn trong đánh giá chất lượng bơm

Để đảm bảo bơm ly tâm trục đứng ISG32-200 và IRG32-200 vận hành ổn định, an toàn, tiết kiệm năng lượng và có tuổi thọ cao, các sản phẩm cần được thiết kế, sản xuất và kiểm định theo các tiêu chuẩn kỹ thuật trong nước và quốc tế. Việc tuân thủ tiêu chuẩn giúp:

• Đảm bảo hiệu suất thực tế đúng như thông số công bố

• Dễ dàng tích hợp vào các hệ thống kỹ thuật có yêu cầu nghiêm ngặt

• Đáp ứng yêu cầu kiểm định an toàn điện, an toàn áp lực và phòng cháy chữa cháy

Các tiêu chuẩn chất lượng áp dụng phổ biến

1. Tiêu chuẩn kỹ thuật quốc tế ISO

ISO 5199 – Tiêu chuẩn cho bơm ly tâm công nghiệp

• Quy định về kết cấu, vật liệu, lực chịu tải, độ kín và hiệu suất

• Áp dụng cho bơm ly tâm dùng trong môi trường hóa chất, nước thải, nhiệt độ cao

• ISG32-200 và IRG32-200 thường được sản xuất tiệm cận tiêu chuẩn này nếu sử dụng cho công nghiệp nặng

ISO 9906 – Kiểm tra hiệu suất bơm

• Yêu cầu về phương pháp đo lưu lượng, cột áp, công suất và hiệu suất

• Quy định về độ lệch cho phép giữa thông số công bố và kết quả kiểm tra thực tế

2. Tiêu chuẩn ANSI/HI (Hoa Kỳ)

ANSI/HI 1.1–1.2 – Quy chuẩn cho thiết kế và vận hành bơm ly tâm

• Chỉ dẫn về cấu tạo, tiêu chí an toàn, độ ồn, độ rung, lắp đặt và bảo trì

• Áp dụng cho các công trình lớn cần chứng nhận quốc tế hoặc xuất khẩu

3. Tiêu chuẩn TCVN (Việt Nam)

TCVN 3722:2009 – Bơm ly tâm dùng trong hệ cấp nước

• Yêu cầu chung về thiết kế, thông số kỹ thuật, vật liệu và thử nghiệm

• Yêu cầu về độ kín, an toàn vận hành và độ bền cơ học

TCVN 3890:2009 – Trang bị, bố trí và kiểm tra hệ thống chữa cháy

• Khi bơm được sử dụng trong hệ thống PCCC tòa nhà, cần đảm bảo các yêu cầu:

  • Lưu lượng tối thiểu

  • Cột áp ổn định

  • Thời gian phản ứng nhanh

  • Khả năng kết nối với hệ thống điều khiển

4. Tiêu chuẩn kiểm định an toàn và môi trường

IP54 hoặc IP55 – Mức bảo vệ chống bụi và nước

• Đảm bảo động cơ của bơm được bảo vệ tốt khỏi bụi và nước trong môi trường công nghiệp

RoHS – Hạn chế chất độc hại (áp dụng nếu dùng trong thực phẩm, nước sạch)

• Kiểm soát hàm lượng chì, cadimi, thủy ngân trong vật liệu chế tạo

• Đảm bảo an toàn với con người và thân thiện với môi trường

Các yếu tố chất lượng đi kèm cần đảm bảo

Chất liệu cấu tạo đạt chuẩn

• Inox 304/316, gang cầu, hợp kim đồng: Chống ăn mòn, chịu áp lực

• Phớt cơ khí có xuất xứ rõ ràng, chịu nhiệt tốt

• Cánh bơm và trục được cân bằng động, giảm rung lắc

Kiểm tra chất lượng đầu ra trước khi xuất xưởng

• Test rò rỉ áp suất, đo lưu lượng thực tế, kiểm tra tiếng ồn

• Có phiếu kiểm định từ nhà sản xuất hoặc bên thứ ba độc lập

Phù hợp với điều kiện vận hành tại công trình

• Có tài liệu kỹ thuật rõ ràng: catalogue, bản vẽ, hướng dẫn lắp đặt

• Có thể tích hợp tủ điện điều khiển, cảm biến bảo vệ áp suất, nhiệt độ

Bơm ly tâm trục đứng ISG32-200 và IRG32-200 cần đạt các tiêu chuẩn chất lượng như ISO 9906, ISO 5199, ANSI/HI và TCVN 3722 để đảm bảo hoạt động hiệu quả, an toàn và bền bỉ trong các ứng dụng cấp nước, PCCC, HVAC hoặc xử lý nước. Việc chọn bơm theo đúng tiêu chuẩn không chỉ đảm bảo kỹ thuật mà còn giúp giảm chi phí vận hành, bảo trì và tăng hiệu quả sử dụng lâu dài.

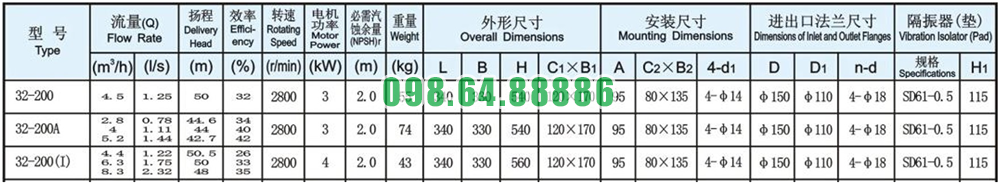

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG32-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG32-200

Đường cong hiệu suất bơm ly tâm trục đứng ISG32-200

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG32-200

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG32-200

Phương thức lắp đặt bơm ly tâm trục đứng ISG32-200
