Bơm dầu truyền nhiệt RY80-50-200 được thiết kế theo kết cấu bơm ly tâm chuyên dùng cho dầu nóng, với các cụm chính gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín và cụm truyền động. Cấu tạo này hướng đến khả năng vận hành ổn định trong hệ thống tuần hoàn dầu truyền nhiệt nhiệt độ cao.
Thân bơm là bộ phận tạo khoang dòng chảy và chịu áp trong quá trình vận hành. Cửa hút được bố trí theo hướng trục, còn cửa xả bố trí theo hướng tâm theo phương thẳng đứng.
Nắp bơm liên kết với thân bơm, đồng thời là vị trí lắp các bộ phận liên quan đến trục và hệ thống làm kín. Cách bố trí này giúp hình thành đường dẫn dầu từ cửa hút vào bánh công tác rồi ra cửa xả.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Khi động cơ làm quay trục bơm, bánh công tác quay theo và tạo lực ly tâm, đưa dầu từ tâm bánh công tác ra phía ngoài.
Bánh công tác được cố định trên trục bằng đai ốc hãm bánh công tác, giúp duy trì vị trí ổn định trong quá trình bơm làm việc ở tốc độ cao.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Trục được đỡ bởi cụm ổ bi để duy trì độ đồng tâm và hạn chế dao động của rôto.
Ở RY80-50-200, trục bơm, bánh công tác và đai ốc hãm tạo thành cụm rôto, là phần quay chính của bơm.
Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto trong quá trình vận hành.
Một phía ổ bi nằm gần bánh công tác, phía còn lại nằm gần khớp nối. Cụm ổ trục rất quan trọng vì bơm làm việc với dầu nóng và tốc độ quay 2.900 vòng/phút, do đó cần duy trì độ ổn định của trục và hạn chế ma sát.
Hệ thống cũng có các chi tiết như nắp chặn ổ trục, vòng dầu, phớt dầu và ống dẫn dầu phục vụ cho việc giữ dầu bôi trơn và bảo vệ cụm ổ bi.
Bơm dầu truyền nhiệt RY80-50-200 sử dụng bộ làm kín kết hợp giữa chèn làm kín và phớt dầu cao su chịu nhiệt.
Bộ chèn làm kín được bố trí tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu nóng rò rỉ ra ngoài. Phớt dầu giúp bảo vệ khu vực ổ trục và giữ chất bôi trơn trong cụm ổ.
Đây là bộ phận cần được kiểm tra thường xuyên khi bơm làm việc liên tục với dầu tải nhiệt ở nhiệt độ cao.
Bơm sử dụng kết cấu đỡ một phía, gồm giá đỡ và gối đỡ trung tâm. Giá đỡ liên kết phần bơm với cụm ổ trục, tạo độ cứng cần thiết cho toàn bộ cụm quay.
Kết cấu này giúp giữ vị trí tương đối ổn định giữa thân bơm, trục và cụm truyền động trong quá trình vận hành.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ động cơ đến trục bơm, đồng thời có khả năng hấp thụ một phần sai lệch nhỏ và rung động trong hệ thống truyền động.
Quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Bơm và động cơ được lắp chung trên một bệ máy. Kết cấu này giúp thuận tiện cho quá trình căn chỉnh đồng tâm, cố định cụm thiết bị và kiểm soát rung động khi vận hành.
Bệ máy cần được lắp chắc chắn trên móng và cân bằng trước khi siết bu lông cố định.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Cách bố trí này giúp giảm số lượng thiết bị phụ trợ, đồng thời hỗ trợ hạn chế ảnh hưởng của nhiệt từ thân bơm đến cụm ổ trục và bộ phận truyền động.
Nhờ đó, kết cấu của RY80-50-200 phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt trong các hệ thống công nghiệp.
Đặc điểm cấu tạo chi tiết của Bơm dầu truyền nhiệt RY80-50-200 gồm thân bơm, nắp bơm, bánh công tác, trục, hai bộ ổ bi, bộ chèn làm kín, phớt dầu, giá đỡ, khớp nối mềm và bệ máy.
Các bộ phận được bố trí theo kết cấu bơm ly tâm với cửa hút hướng trục, cửa xả hướng tâm và truyền động trực tiếp từ động cơ qua khớp nối. Cấu tạo này giúp RY80-50-200 đáp ứng nhiệm vụ tuần hoàn dầu nóng ổn định trong hệ thống truyền nhiệt công nghiệp
Công suất động cơ 15kW mạnh mẽ trên Bơm dầu truyền nhiệt RY80-50-200 là yếu tố trực tiếp cung cấp cơ năng cho bơm vận hành ổn định ở tốc độ khoảng 2.900 vòng/phút, đáp ứng điểm làm việc 50 m³/h và cột áp 50 m.
Động cơ 15kW truyền mô-men qua khớp nối mềm đến trục bơm. Trục tiếp tục kéo bánh công tác quay, từ đó tạo lực ly tâm để dầu tải nhiệt được hút vào và đẩy ra khỏi bơm.
Với RY80-50-200, công suất 15kW phù hợp với cấu hình vận hành đã xác định, giúp bơm duy trì lưu lượng và cột áp theo yêu cầu.
Tốc độ quay khoảng 2.900 vòng/phút là thông số quan trọng đối với khả năng tạo lưu lượng và cột áp của RY80-50-200.
Động cơ 15kW giúp bánh công tác duy trì tốc độ làm việc cần thiết. Khi tốc độ ổn định, bơm có điều kiện đạt điểm vận hành khoảng 50 m³/h tại cột áp 50 m.
Vai trò nổi bật của công suất động cơ 15kW trên Bơm dầu truyền nhiệt RY80-50-200 là cung cấp đủ năng lượng cho hệ thống truyền động để bơm làm việc tại điểm thiết kế.

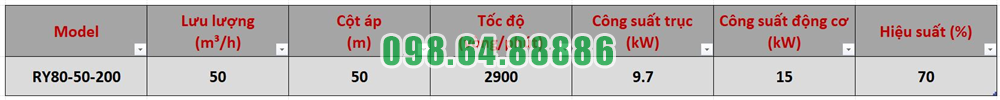

Các thông số chính gồm:
Sự kết hợp này giúp RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt cần duy trì dòng chảy ổn định và có trở lực tương đối lớn.
Động cơ 15kW được liên kết với trục bơm thông qua khớp nối mềm. Bộ phận này chịu trách nhiệm truyền mô-men từ động cơ sang cụm rôto và bánh công tác.
Để công suất được truyền ổn định, trục động cơ và trục bơm cần được căn chỉnh đồng tâm chính xác. Nếu lệch tâm, hệ truyền động có thể phát sinh rung, ma sát và tăng tải lên ổ bi.
Khi RY80-50-200 làm việc liên tục trong hệ thống dầu truyền nhiệt, động cơ cần duy trì tốc độ ổn định mà không bị quá tải.
Việc giữ bơm hoạt động trong vùng lưu lượng phù hợp giúp động cơ 15kW phát huy đúng vai trò. Nếu lưu lượng tăng quá mức hoặc rôto xuất hiện ma sát bất thường, công suất tiêu thụ có thể tăng và ảnh hưởng đến độ ổn định của hệ truyền động.
Bơm RY80-50-200 có cấu tạo gồm động cơ, khớp nối, trục và bánh công tác liên kết thành một hệ truyền động hoàn chỉnh.
Trong đó, động cơ 15kW là nguồn năng lượng đầu vào, còn bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt. Vì vậy, công suất động cơ có ảnh hưởng trực tiếp đến khả năng duy trì tốc độ và điểm vận hành của bơm.
Công suất động cơ 15kW mạnh mẽ trên Bơm dầu truyền nhiệt RY80-50-200 giúp cung cấp mô-men cần thiết để bơm vận hành ở khoảng 2.900 vòng/phút, đạt lưu lượng 50 m³/h và cột áp 50 m.
Động cơ 15kW phát huy hiệu quả tốt khi hệ truyền động được căn chỉnh đồng tâm, khớp nối hoạt động ổn định và bơm vận hành trong đúng vùng lưu lượng thiết kế. Đây là bộ phận quan trọng giúp RY80-50-200 duy trì khả năng tuần hoàn dầu tải nhiệt ổn định trong hệ thống công nghiệp

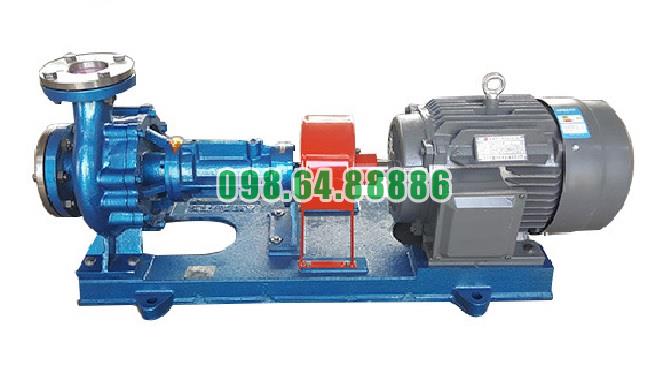

Bơm tuần hoàn dầu tải nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m
