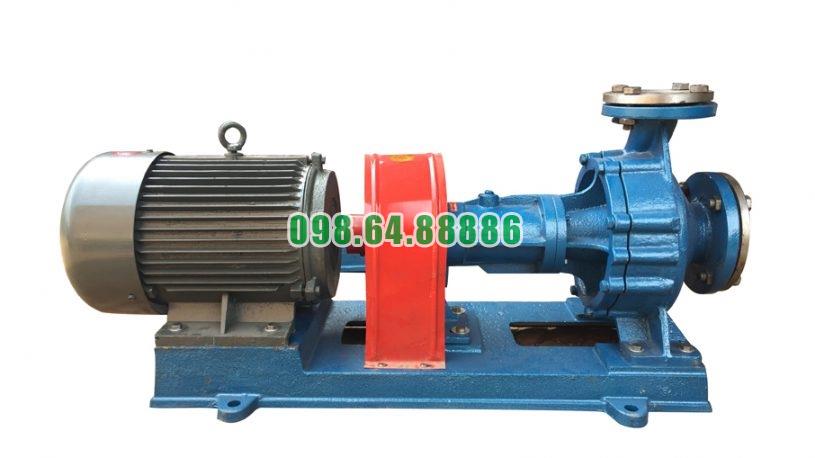

Bơm ly tâm dầu nóng RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Vai trò của bơm dầu truyền nhiệt RY40-25-160 trong ngành dệt nhuộm

Trong ngành dệt nhuộm, bơm dầu truyền nhiệt RY40-25-160 đóng vai trò tuần hoàn dầu nóng từ thiết bị gia nhiệt đến các máy móc cần sử dụng nhiệt. Bơm giúp duy trì dòng dầu tải nhiệt liên tục, nhờ đó nhiệt được chuyển đến thiết bị sấy, định hình, ép hoặc các bộ phận gia nhiệt của dây chuyền.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với các vòng tuần hoàn dầu nóng có yêu cầu tương ứng trong nhà máy dệt nhuộm.

RY40-25-160 làm nhiệm vụ tuần hoàn dầu nóng

RY40-25-160 không trực tiếp bơm thuốc nhuộm, hóa chất nhuộm hay nước xử lý vải. Nhiệm vụ chính của bơm là vận chuyển dầu tải nhiệt trong một hệ thống gia nhiệt riêng.

Dầu được làm nóng tại thiết bị gia nhiệt, sau đó RY40-25-160 đưa dầu đến máy sản xuất. Sau khi truyền một phần nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình:

Thiết bị gia nhiệt → RY40-25-160 → Thiết bị dệt nhuộm sử dụng nhiệt → Đường dầu hồi → Thiết bị gia nhiệt

Nhờ quá trình tuần hoàn này, nguồn nhiệt có thể được cung cấp liên tục trong thời gian dây chuyền hoạt động.

Cấp nhiệt cho thiết bị sấy vải

Sấy là một trong những công đoạn có nhu cầu nhiệt đáng kể trong dây chuyền dệt nhuộm. Khi hệ thống sấy sử dụng dầu tải nhiệt, RY40-25-160 có thể đưa dầu nóng đến bộ trao đổi nhiệt của máy sấy.

Dầu nóng đi qua bộ trao đổi nhiệt và truyền nhiệt cho không khí. Dòng không khí nóng sau đó được sử dụng để làm giảm độ ẩm của vải.

Vai trò của RY40-25-160 là duy trì lượng dầu nóng đi qua bộ trao đổi nhiệt. Dầu sau khi giảm nhiệt được đưa về nguồn gia nhiệt để làm nóng lại.

Nhờ đó, máy sấy được cung cấp nhiệt liên tục thay vì phụ thuộc vào lượng nhiệt chứa trong một lượng dầu cố định.

Tuần hoàn dầu cho máy định hình nhiệt

Trong quá trình hoàn tất vải, một số dây chuyền sử dụng nhiệt để ổn định kích thước và trạng thái của vật liệu.

Nếu máy định hình sử dụng dầu tải nhiệt làm nguồn nhiệt gián tiếp, RY40-25-160 đảm nhiệm việc vận chuyển dầu nóng đến bộ phận gia nhiệt của máy.

Dòng dầu được duy trì liên tục giúp nhiệt từ nguồn gia nhiệt luôn được đưa tới thiết bị. Khi dầu đã truyền nhiệt, bơm tiếp tục đưa dầu quay về nguồn nhiệt và thay thế bằng lượng dầu nóng mới.

Điều này giúp hạn chế sự gián đoạn của quá trình cấp nhiệt khi dây chuyền vận hành liên tục.

Cấp dầu nóng cho các trục và bề mặt gia nhiệt

Một số công đoạn xử lý vải có thể cần các trục, bàn ép hoặc bề mặt kim loại được gia nhiệt.

Trong hệ thống sử dụng dầu tải nhiệt, các bộ phận này có thể được thiết kế với đường dầu bên trong. Bơm RY40-25-160 đưa dầu nóng qua các đường dẫn để truyền nhiệt cho bề mặt làm việc.

Dầu liên tục chuyển động giúp lượng nhiệt được bổ sung đều hơn so với trường hợp dầu đứng yên. Sau khi truyền nhiệt, dầu được thu hồi về đường hồi và tiếp tục tuần hoàn.

Duy trì nguồn nhiệt ổn định cho dây chuyền

Vai trò quan trọng của RY40-25-160 trong ngành dệt nhuộm không phải là tạo ra nhiệt mà là vận chuyển nhiệt thông qua dòng dầu.

Nếu dòng tuần hoàn bị gián đoạn, dầu nóng từ nguồn gia nhiệt không thể được đưa liên tục tới máy sấy hoặc thiết bị sử dụng nhiệt. Nhiệt độ tại thiết bị khi đó có thể giảm theo thời gian.

Khi RY40-25-160 hoạt động ổn định, dầu nóng liên tục thay thế lượng dầu đã giảm nhiệt. Điều này hỗ trợ duy trì điều kiện nhiệt tương đối ổn định cho quá trình sản xuất.

Lưu lượng 10 m³/h giúp vận chuyển nhiệt liên tục

RY40-25-160 có lưu lượng thiết kế 10 m³/h. Trong hệ thống dệt nhuộm sử dụng dầu tải nhiệt, lưu lượng này thể hiện lượng dầu mà bơm có thể tuần hoàn tại điểm làm việc thiết kế.

Dầu tải nhiệt chính là môi chất mang nhiệt. Vì vậy, lưu lượng phù hợp giúp lượng nhiệt được vận chuyển liên tục từ nguồn nhiệt đến thiết bị.

Đối với một hệ thống được thiết kế phù hợp với RY40-25-160, lưu lượng 10 m³/h có thể phục vụ quá trình tuần hoàn dầu qua thiết bị sấy, bộ trao đổi nhiệt hoặc các bề mặt gia nhiệt.

Cột áp 28 m giúp dầu vượt qua trở lực hệ thống

Trong nhà máy dệt nhuộm, đường dầu có thể phải đi qua nhiều đoạn ống, van, cút và thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra trở lực đối với dòng dầu.

RY40-25-160 có cột áp 28 m để tạo năng lượng giúp dầu tiếp tục lưu thông qua vòng tuần hoàn.

Vì vậy, khi sử dụng model này cần bảo đảm tổng trở lực của hệ thống phù hợp với đặc tính của bơm. Nếu đường ống quá dài hoặc thiết bị có trở lực quá lớn, lưu lượng thực tế có thể thấp hơn mức thiết kế.

Khả năng vận chuyển dầu ở nhiệt độ cao

Một lợi thế của RY40-25-160 trong hệ thống gia nhiệt dệt nhuộm là khả năng làm việc với dầu tải nhiệt ở nhiệt độ cao.

Điều này cho phép bơm phục vụ các công đoạn yêu cầu nguồn nhiệt lớn mà vẫn sử dụng phương pháp truyền nhiệt gián tiếp bằng dầu.

Dầu nóng được giữ trong mạch kín riêng, còn vải, không khí sấy hoặc vật liệu sản xuất không cần tiếp xúc trực tiếp với dầu tải nhiệt.

Hỗ trợ vận hành nhiều thiết bị dùng chung nguồn nhiệt

Trong một số nhà máy, một hệ thống dầu nóng có thể cấp nhiệt cho nhiều thiết bị. RY40-25-160 có thể tạo dòng dầu tới đường ống phân phối rồi chia thành các nhánh khác nhau nếu tổng nhu cầu lưu lượng và trở lực nằm trong khả năng của bơm.

Ví dụ:

RY40-25-160 → Đường dầu chính → Máy sấy / thiết bị định hình / bộ trao đổi nhiệt → Đường hồi chung

Trong hệ thống này, bơm giữ nhiệm vụ tạo tổng dòng tuần hoàn, còn lượng dầu tới từng thiết bị được kiểm soát bởi thiết kế đường ống và các van điều chỉnh.

Vai trò của bơm dầu truyền nhiệt RY40-25-160 trong ngành dệt nhuộm tập trung vào nhiệm vụ tuần hoàn dầu nóng để cung cấp nhiệt gián tiếp cho các thiết bị sản xuất. Bơm có thể phục vụ hệ thống sấy vải, thiết bị định hình nhiệt, bộ trao đổi nhiệt và các bề mặt gia nhiệt sử dụng dầu tải nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, công suất 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 giúp duy trì chu trình gia nhiệt dầu – vận chuyển dầu nóng – truyền nhiệt – hồi dầu, qua đó đảm bảo nguồn nhiệt được đưa liên tục đến các công đoạn dệt nhuộm có yêu cầu tương ứng.

Lý do bơm dầu truyền nhiệt RY40-25-160 là giải pháp tối ưu cho hệ thống gia nhiệt

Trong hệ thống gia nhiệt bằng dầu tải nhiệt, bơm tuần hoàn phải bảo đảm ba yêu cầu chính: duy trì lưu lượng ổn định, tạo đủ cột áp để thắng trở lực đường ống và làm việc bền vững trong môi trường nhiệt độ cao. Bơm dầu truyền nhiệt RY40-25-160 đáp ứng tốt các yêu cầu này với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút.

Điểm nổi bật của RY40-25-160 là sự kết hợp giữa khả năng tuần hoàn dầu nóng, kết cấu tản nhiệt tự nhiên, cụm trục ổn định và hệ thống làm kín phù hợp. Khi hệ thống gia nhiệt có điểm làm việc tương ứng, đây là lựa chọn cân đối giữa khả năng vận hành, độ ổn định và mức độ đơn giản của hệ thống.

1. Lưu lượng 10 m³/h đáp ứng nhu cầu tuần hoàn dầu nóng

RY40-25-160 có lưu lượng thiết kế 10 m³/h, phù hợp với các hệ thống gia nhiệt cần tuần hoàn lượng dầu ở mức tương ứng.

Bơm liên tục đưa dầu từ đường hồi vào cửa hút DN40, truyền năng lượng cho dầu qua bánh công tác rồi đẩy ra cửa xả DN25.

Dòng tuần hoàn được hình thành theo chu trình:

Bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm

Việc duy trì dòng dầu liên tục giúp nhiệt lượng được vận chuyển đều từ nguồn nhiệt đến khu vực sử dụng.

2. Cột áp 28 m giúp dầu vượt qua trở lực hệ thống

Trong vòng tuần hoàn, dầu phải đi qua đường ống, van, đoạn cong và thiết bị trao đổi nhiệt. Mỗi thành phần đều tạo ra tổn thất áp suất.

RY40-25-160 tạo cột áp 28 m, giúp duy trì dòng chảy khi tổng trở lực của hệ thống nằm trong phạm vi phù hợp.

Lưu lượng và cột áp được cân đối

Điểm làm việc:

10 m³/h – 28 m

cho thấy bơm không chỉ đưa được một lượng dầu nhất định mà còn cung cấp áp lực cần thiết để lượng dầu đó tiếp tục lưu thông trong toàn bộ hệ thống.

Đây là yếu tố quan trọng để tránh tình trạng có bơm nhưng lưu lượng thực tế bị suy giảm quá nhiều do trở lực đường ống.

3. Công suất 2,2 kW phù hợp với nhiệm vụ tuần hoàn

RY40-25-160 sử dụng động cơ 2,2 kW để dẫn động bánh công tác ở tốc độ 2.900 vòng/phút.

Công suất động cơ được lựa chọn phù hợp với đặc tính thủy lực của model, tạo sự cân đối giữa khả năng tạo dòng và kích thước cụm bơm.

Khi yêu cầu hệ thống gần với 10 m³/h và 28 m, không cần lựa chọn một bơm công suất lớn hơn quá nhiều so với nhu cầu thực tế.

4. Kết cấu chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Một bơm sử dụng trong hệ thống gia nhiệt phải chịu tác động nhiệt liên tục từ dầu nóng.

RY40-25-160 được thiết kế để phần thân bơm tiếp xúc với dầu nóng được tách tương đối khỏi cụm ổ trục và động cơ phía sau.

Cấu trúc cơ bản có thể hình dung:

Thân bơm nóng → cụm làm kín → gối đỡ → thân ổ trục → khớp nối → động cơ

Việc phân chia các vùng như vậy giúp giảm tác động trực tiếp của nhiệt đến các bộ phận cơ khí quan trọng.

5. Tản nhiệt tự nhiên giúp hệ thống đơn giản hơn

Một trong những ưu điểm đáng chú ý của RY40-25-160 là khả năng tản nhiệt tự nhiên.

Khoảng cách giữa thân bơm nóng và cụm ổ trục tạo điều kiện để một phần nhiệt được giải phóng ra không khí trước khi truyền đến ổ bi.

Không phụ thuộc vào hệ thống nước làm mát truyền thống

Bơm không cần một hệ thống nước làm mát riêng cho cấu hình vận hành thông thường.

Điều này giúp giảm:

• Đường nước cấp và hồi.
• Van và phụ kiện làm mát.
• Thiết bị cấp nước phụ trợ.
• Không gian lắp đặt.
• Các điểm cần bảo dưỡng bổ sung.

Nhờ đó, hệ thống gia nhiệt trở nên gọn và đơn giản hơn.

6. Hai ổ bi giữ trục ổn định ở tốc độ 2.900 vòng/phút

Khả năng vận hành ổn định của RY40-25-160 phụ thuộc nhiều vào cụm trục.

Trục được đỡ bởi hai ổ bi bố trí trong thân ổ trục. Hai điểm đỡ giúp duy trì vị trí của trục khi bánh công tác quay ở tốc độ cao.

Giữ bánh công tác đúng tâm

Khi trục ổn định, bánh công tác ít dao động trong thân bơm.

Điều này giúp hạn chế rung động, ma sát bất thường và sự thay đổi không mong muốn của điều kiện dòng chảy.

Trục ổn định cũng giúp bộ làm kín làm việc đều hơn, giảm nguy cơ mòn lệch và rò rỉ dầu.

7. Gối đỡ vừa tăng độ cứng vừa hỗ trợ cách nhiệt

Gối đỡ nằm giữa thân bơm và cụm ổ trục là một bộ phận quan trọng của RY40-25-160.

Về cơ khí, nó giúp liên kết và duy trì vị trí giữa phần bơm với cụm ổ trục.

Về nhiệt, gối đỡ tạo khoảng cách giữa vùng dầu nóng và hai ổ bi.

Giảm nhiệt truyền trực tiếp đến ổ bi

Ổ bi càng ít chịu nhiệt trực tiếp từ thân bơm thì điều kiện bôi trơn càng dễ được duy trì.

Điều này hỗ trợ giảm ma sát, hạn chế nóng ổ bi và giúp cụm trục vận hành ổn định trong thời gian dài.

8. Hệ thống làm kín phù hợp với môi chất dầu nóng

RY40-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu tại khu vực trục đi xuyên qua nắp bơm.

Cấu trúc làm kín có thể hiểu theo hướng:

Khoang dầu nóng → chèn làm kín → phớt dầu → cụm ổ trục

Bộ chèn là lớp kiểm soát dầu chính quanh trục, trong khi phớt dầu tạo thêm lớp ngăn phía sau.

Kết cấu này giúp hạn chế dầu nóng di chuyển dọc theo trục đến khu vực ổ bi và bên ngoài bơm.

9. Khớp nối mềm giúp hệ truyền động ổn định

Động cơ và trục bơm được kết nối bằng khớp nối mềm.

Khớp nối truyền mô-men từ động cơ đến bánh công tác nhưng đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ.

Khi cụm bơm được căn chỉnh chính xác, kết cấu này giúp giảm tải bất thường lên trục và hai ổ bi.

10. Thiết kế gọn thuận lợi cho bố trí hệ thống gia nhiệt

Các cụm chính của RY40-25-160 được bố trí liên tục:

Thân bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Bơm và động cơ nằm trên cùng một bệ máy, giúp tạo thành một cụm thiết bị tương đối gọn.

Đặc biệt, việc không cần bố trí thêm hệ thống làm mát bằng nước giúp giảm đường ống phụ trợ xung quanh bơm.

Điều này thuận lợi khi lắp RY40-25-160 trong phòng máy hoặc cụm gia nhiệt có diện tích hạn chế.

11. Duy trì nhiệt độ hệ thống ổn định hơn

Vai trò cốt lõi của RY40-25-160 là duy trì sự chuyển động của môi chất mang nhiệt.

Khi dầu được tuần hoàn đều, dầu sau khi được gia nhiệt nhanh chóng được đưa tới thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay về nguồn gia nhiệt và tiếp tục chu trình.

Giảm tình trạng dầu đứng yên tại vùng nhiệt cao

Dòng tuần hoàn liên tục giúp dầu nóng được thay thế thường xuyên tại nguồn gia nhiệt.

Điều này hỗ trợ hạn chế tình trạng nhiệt tập trung cục bộ và giúp quá trình phân phối nhiệt trong hệ thống ổn định hơn.

12. Phù hợp với yêu cầu vận hành liên tục trong nhà máy

Hệ thống gia nhiệt công nghiệp thường không chỉ hoạt động trong thời gian ngắn mà có thể phải duy trì nhiều giờ liên tục.

Kết cấu tản nhiệt, hai ổ bi đỡ trục, cụm làm kín và hệ truyền động của RY40-25-160 đều hướng đến việc duy trì trạng thái hoạt động ổn định khi bơm chạy dài giờ.

Khi được bôi trơn, căn chỉnh và vận hành đúng điều kiện, bơm có thể duy trì vòng tuần hoàn dầu mà không cần thường xuyên dừng để làm mát.

13. Giảm số lượng thiết bị phụ trợ

Một ưu điểm quan trọng khi đánh giá RY40-25-160 trong toàn bộ hệ thống là sự đơn giản.

Khả năng tản nhiệt tự nhiên giúp giảm một hệ thống làm mát riêng. Bơm và động cơ được bố trí trên bệ chung. Kết cấu truyền động sử dụng khớp nối trực tiếp.

Nhờ vậy, tổng thể hệ thống có ít thiết bị phụ trợ hơn, đồng nghĩa với ít điểm có thể phát sinh sự cố và ít hạng mục cần theo dõi.

14. Giúp cân bằng giữa hiệu quả kỹ thuật và chi phí sử dụng

RY40-25-160 không nên được xem là tối ưu chỉ vì một thông số riêng lẻ.

Giá trị của model nằm ở việc kết hợp nhiều yếu tố:

Lưu lượng phù hợp + đủ cột áp + công suất vừa phải + chịu dầu nóng + tản nhiệt tự nhiên + kết cấu gọn + cụm trục ổn định

Khi tất cả những đặc điểm này phù hợp với yêu cầu của hệ thống, nhà máy có thể tránh việc sử dụng một bơm quá lớn hoặc một cụm thiết bị phụ trợ phức tạp hơn mức cần thiết.

15. RY40-25-160 tối ưu khi được lựa chọn đúng hệ thống

Cần lưu ý rằng RY40-25-160 không phải lựa chọn tối ưu cho mọi hệ thống gia nhiệt.

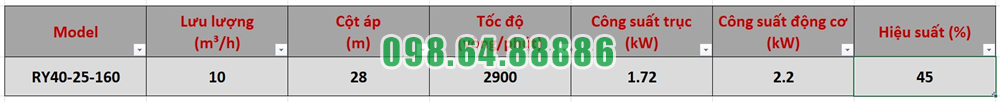

Model này phát huy tốt nhất khi yêu cầu thực tế gần với các thông số:

• Lưu lượng: 10 m³/h.
• Cột áp: 28 m.
• Công suất động cơ: 2,2 kW.
• Tốc độ: 2.900 vòng/phút.
• Cửa hút: DN40.
• Cửa xả: DN25.

Nếu hệ thống cần lưu lượng hoặc cột áp khác đáng kể, cần lựa chọn model khác phù hợp hơn.

Do đó, “tối ưu” ở đây được hiểu là tối ưu khi đặc tính của RY40-25-160 phù hợp với điểm làm việc thực tế của hệ thống gia nhiệt.

Lý do bơm dầu truyền nhiệt RY40-25-160 là giải pháp tối ưu cho hệ thống gia nhiệt nằm ở sự cân bằng giữa khả năng tuần hoàn dầu nóng và kết cấu chuyên dụng cho môi trường nhiệt độ cao.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, bơm có khả năng duy trì dòng dầu ổn định trong những hệ thống có yêu cầu tương ứng. Gối đỡ tạo khoảng cách với vùng nhiệt cao, tản nhiệt tự nhiên giúp bảo vệ cụm ổ bi, hai ổ bi duy trì độ ổn định của trục và bộ chèn kết hợp phớt dầu hỗ trợ kiểm soát rò rỉ.

Đặc biệt, không cần hệ thống nước làm mát truyền thống giúp giảm thiết bị phụ trợ, đơn giản hóa lắp đặt và giảm các hạng mục phải bảo dưỡng. Vì vậy, khi điểm làm việc của hệ thống phù hợp với thông số của model, RY40-25-160 là lựa chọn cân đối về khả năng tuần hoàn, độ ổn định, kết cấu và chi phí vận hành cho hệ thống gia nhiệt.
