Bơm dầu truyền nhiệt RY32-32-160 là lựa chọn phù hợp cho những hệ thống tuần hoàn dầu nóng có quy mô nhỏ, yêu cầu lưu lượng vừa phải và không cần cột áp quá lớn. Model này đạt lưu lượng 6 m³/h, cột áp 28 m, sử dụng động cơ công suất 1,5 kW và hoạt động ở tốc độ 2.900 vòng/phút. Các thông số được bố trí cân đối, đáp ứng nhu cầu vận chuyển dầu truyền nhiệt mà không phải sử dụng một cụm bơm có công suất dư thừa.
Khái niệm “lựa chọn tối ưu” cần được hiểu là bơm phù hợp khi yêu cầu thực tế của hệ thống gần với điểm làm việc 6 m³/h và 28 m. Khi lựa chọn đúng điều kiện này, RY32-32-160 có thể bảo đảm khả năng tuần hoàn dầu nóng, tiết kiệm không gian lắp đặt và hạn chế chi phí sử dụng động cơ công suất lớn không cần thiết.
Lưu lượng 6 m³/h tương đương khoảng 100 lít dầu mỗi phút. Mức lưu lượng này phù hợp với các hệ thống truyền nhiệt nhỏ cần đưa dầu tuần hoàn liên tục giữa bộ gia nhiệt và thiết bị sử dụng nhiệt.
Đối với một hệ thống nhỏ, lựa chọn bơm có lưu lượng quá lớn có thể khiến dòng dầu vượt nhu cầu thực tế, làm van điều chỉnh phải đóng bớt và khiến bơm vận hành lệch khỏi điểm thiết kế. RY32-32-160 cung cấp lưu lượng vừa phải, giúp người thiết kế dễ cân đối với dung tích dầu, công suất gia nhiệt và trở lực của đường ống.
Khi nhu cầu thực tế xấp xỉ 6 m³/h, bơm có thể duy trì dòng dầu ổn định mà không phải tiết lưu quá nhiều tại đường xả. Đây là yếu tố quan trọng giúp một hệ thống nhỏ vận hành đơn giản và ổn định hơn.
Cột áp 28 m cho phép RY32-32-160 tạo năng lượng cần thiết để dầu nóng vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong hệ thống. Mức cột áp này phù hợp với các tuyến tuần hoàn có chiều dài và độ phức tạp vừa phải.
Hệ thống nhỏ thường không có mạng lưới đường ống quá dài hoặc quá nhiều thiết bị mắc nối tiếp. Vì vậy, việc sử dụng bơm có cột áp quá cao có thể tạo áp lực dư và làm tăng mức tiêu thụ năng lượng.
RY32-32-160 cung cấp cột áp 28 m tại điểm lưu lượng thiết kế. Khi tổng trở lực của hệ thống nằm gần giá trị này, bơm có thể vận hành đúng đường đặc tính và hạn chế tình trạng thiếu áp hoặc dư áp không cần thiết.
Bơm RY32-32-160 sử dụng động cơ công suất 1,5 kW, trong khi công suất yêu cầu tại trục được công bố là 0,85 kW. Mức công suất động cơ này tạo khoảng dự phòng cần thiết để duy trì hoạt động nhưng không quá lớn so với nhu cầu của bơm.
Đối với hệ thống nhỏ, động cơ 1,5 kW giúp giảm yêu cầu về nguồn điện, tủ điều khiển và thiết bị bảo vệ so với những cụm bơm sử dụng động cơ công suất lớn. Việc đấu nối điện và bố trí thiết bị cũng trở nên thuận tiện hơn.
Công suất nhỏ không đồng nghĩa với việc bơm luôn tiết kiệm điện trong mọi điều kiện. Hiệu quả sử dụng điện chỉ đạt được khi lưu lượng và cột áp thực tế phù hợp với thông số thiết kế, đồng thời đường ống không bị tắc hoặc tiết lưu quá mức.
Dòng bơm RY có kết cấu đỡ một phía, cửa hút theo hướng trục và cửa xả theo hướng tâm, phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo thành cụm thiết bị gọn và thuận tiện khi bố trí trong khu vực kỹ thuật nhỏ.
Thiết kế này giúp RY32-32-160 phù hợp với những hệ thống có diện tích đặt máy hạn chế. Cửa hút hướng trục hỗ trợ kết nối trực tiếp với đường ống hồi dầu, còn cửa xả hướng lên giúp đường ống có thể được dẫn đến thiết bị gia nhiệt mà không chiếm quá nhiều không gian sang hai bên.
Bơm cũng sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Việc không phải bố trí thêm đường nước cấp và đường nước hồi giúp giảm số lượng thiết bị phụ trợ xung quanh cụm bơm.
RY32-32-160 được lắp cùng động cơ trên một bệ máy và truyền động qua khớp nối mềm. Cách bố trí này giúp người lắp đặt dễ xác định vị trí cụm bơm, cân bằng bệ và kết nối với hệ thống đường ống.
Đối với hệ thống nhỏ, kết cấu đơn giản giúp giảm khối lượng thi công móng và bố trí phụ kiện. Tuy nhiên, bơm vẫn phải được đặt trên nền chắc chắn, đường ống cần có giá đỡ độc lập và trục bơm phải được căn chỉnh chính xác với trục động cơ.
Theo tài liệu, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục nên duy trì khoảng 2–3 mm. Việc tuân thủ các giới hạn này giúp bơm vận hành ổn định sau khi lắp đặt.
Hệ thống dầu truyền nhiệt thường yêu cầu dòng dầu tuần hoàn liên tục để nhiệt được phân phối đều đến thiết bị sử dụng. Với lưu lượng 6 m³/h và cột áp 28 m, RY32-32-160 có thể đảm nhiệm quá trình tuần hoàn cho hệ thống nhỏ khi điểm làm việc được lựa chọn đúng.
Bơm cần được vận hành trong phạm vi lưu lượng phù hợp. Tài liệu khuyến cáo không vận hành dưới 30% lưu lượng thiết kế. Đối với RY32-32-160, mức này tương đương khoảng 1,8 m³/h. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp hơn, cần bố trí đường bypass hoặc lựa chọn bơm nhỏ hơn để tránh làm việc kéo dài ở vùng lưu lượng quá thấp.
Điều này cho thấy RY32-32-160 phù hợp nhất với hệ thống có nhu cầu tuần hoàn ổn định gần lưu lượng thiết kế, thay vì những ứng dụng chỉ cần dòng dầu rất nhỏ hoặc thay đổi liên tục trong phạm vi rộng.
Lựa chọn bơm có thông số phù hợp giúp hạn chế chi phí phát sinh do sử dụng thiết bị quá lớn. Với động cơ 1,5 kW, RY32-32-160 không yêu cầu hệ thống điện có công suất cao như các model lớn hơn.
Cụm bơm gọn và cơ chế tản nhiệt tự nhiên cũng giúp giảm nhu cầu bố trí hệ thống nước làm mát riêng. Điều này làm đơn giản hóa đường ống phụ trợ và giảm diện tích cần thiết cho khu vực đặt máy.
Tuy nhiên, mức chi phí cụ thể còn phụ thuộc vào vật liệu bơm, cấu hình động cơ, phụ kiện, điều kiện lắp đặt và yêu cầu điều khiển. Tài liệu hiện có không cung cấp giá bán hoặc chi phí vận hành thực tế của riêng model RY32-32-160.
RY32-32-160 chỉ thực sự là lựa chọn tối ưu khi yêu cầu lưu lượng của hệ thống gần 6 m³/h và tổng trở lực tương ứng với cột áp khoảng 28 m. Nếu hệ thống yêu cầu lưu lượng hoặc cột áp cao hơn đáng kể, bơm có thể không đáp ứng đủ khả năng tuần hoàn.
Ngược lại, nếu nhu cầu thấp hơn nhiều so với thông số thiết kế, bơm có thể phải vận hành ở lưu lượng quá nhỏ hoặc thường xuyên tiết lưu tại van xả. Khi đó, hiệu quả sử dụng thiết bị sẽ giảm và một model có thông số thấp hơn có thể phù hợp hơn.
Vì vậy, việc lựa chọn cần dựa trên tính toán trở lực đường ống, lưu lượng dầu cần thiết và điều kiện nhiệt độ thực tế. Không nên lựa chọn chỉ dựa vào công suất động cơ hoặc kích thước đầu hút, đầu xả.
Bơm dầu truyền nhiệt RY32-32-160 là lựa chọn tối ưu cho hệ thống nhỏ khi nhu cầu vận hành gần với lưu lượng 6 m³/h và cột áp 28 m. Động cơ 1,5 kW cung cấp công suất phù hợp, hạn chế tình trạng sử dụng thiết bị quá lớn và giúp đơn giản hóa hệ thống điện.
Kết cấu bơm và động cơ lắp trên cùng bệ, cửa hút hướng trục, cửa xả hướng đứng cùng cơ chế tản nhiệt tự nhiên giúp cụm bơm gọn, dễ bố trí và không yêu cầu hệ thống làm mát bằng nước riêng.
Tính phù hợp của RY32-32-160 không chỉ nằm ở kích thước hoặc công suất nhỏ mà nằm ở sự cân đối giữa lưu lượng, cột áp và nhu cầu thực tế. Khi được lựa chọn đúng điểm làm việc, model này có thể đáp ứng hiệu quả quá trình tuần hoàn dầu nóng trong các hệ thống quy mô nhỏ.
Trong dây chuyền dệt nhuộm, dầu truyền nhiệt thường được sử dụng làm môi chất trung gian để đưa nhiệt từ thiết bị gia nhiệt đến máy móc cần duy trì nhiệt độ ổn định. Bơm dầu truyền nhiệt RY32-32-160 đảm nhận nhiệm vụ tạo dòng tuần hoàn, đưa dầu nóng đến thiết bị sử dụng nhiệt và đưa dầu hồi trở lại nguồn gia nhiệt.
Theo tài liệu của nhà sản xuất, dòng bơm RY phù hợp để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C. Ngành dệt là một trong những lĩnh vực được xác định có thể sử dụng dòng bơm này.

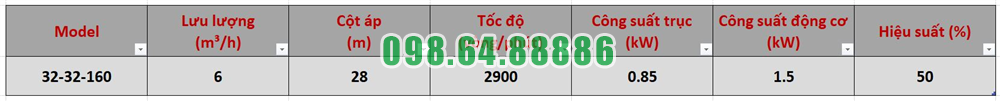

Bơm RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Các thông số này phù hợp với vòng tuần hoàn dầu nóng có quy mô và trở lực tương ứng trong hệ thống dệt nhuộm.
Trong hệ thống dệt nhuộm, bơm RY32-32-160 thường được đặt trên đường dầu hồi hoặc sau thiết bị gia nhiệt, tùy theo thiết kế của toàn bộ dây chuyền. Bơm hút dầu từ đường ống, truyền năng lượng cho dòng dầu và đẩy dầu đến thiết bị cần cấp nhiệt.
Sau khi dầu truyền nhiệt đi qua thiết bị sản xuất và giải phóng một phần nhiệt lượng, dầu được đưa trở lại bộ gia nhiệt. Tại đây, dầu tiếp tục được nâng nhiệt trước khi bước vào chu trình tuần hoàn mới.
Quá trình này tạo thành một vòng kín gồm thiết bị gia nhiệt, bơm tuần hoàn, đường dầu cấp, thiết bị sử dụng nhiệt và đường dầu hồi. RY32-32-160 giữ cho dòng dầu chuyển động liên tục trong toàn bộ vòng tuần hoàn.
Bơm không trực tiếp tạo nhiệt và cũng không trực tiếp tiếp xúc với vải hoặc dung dịch nhuộm. Chức năng chính của thiết bị là vận chuyển dầu nóng để nhiệt lượng được truyền gián tiếp đến các công đoạn cần gia nhiệt.
Nhiều công đoạn trong dây chuyền dệt nhuộm cần duy trì nhiệt độ ổn định để quá trình xử lý vật liệu diễn ra đồng đều. Khi sử dụng dầu tải nhiệt, nhiệt được truyền đến thiết bị thông qua áo gia nhiệt, trục lăn nhiệt, bộ trao đổi nhiệt hoặc khoang dẫn dầu.
RY32-32-160 tạo lưu lượng dầu liên tục qua các bộ phận này. Dầu nóng đi vào thiết bị, truyền nhiệt qua bề mặt kim loại rồi quay trở lại đường hồi.
Khi lưu lượng dầu được duy trì ổn định, lượng nhiệt đưa đến thiết bị cũng ít biến động hơn. Điều này góp phần hạn chế chênh lệch nhiệt độ giữa các khu vực trên bề mặt gia nhiệt.
Nếu dòng dầu bị suy giảm hoặc gián đoạn, một số vị trí có thể nhận không đủ nhiệt, trong khi dầu tại khu vực khác lưu lại quá lâu và tăng nhiệt cục bộ. Vì vậy, bơm tuần hoàn là thành phần quan trọng để duy trì sự ổn định nhiệt trong dây chuyền dệt nhuộm.
RY32-32-160 có thể được sử dụng trong vòng tuần hoàn dầu nóng cấp nhiệt cho bộ trao đổi nhiệt của máy sấy hoặc máy định hình vải. Trong cấu hình này, dầu nóng từ bộ gia nhiệt được bơm đến dàn trao đổi nhiệt.
Nhiệt từ dầu được truyền sang luồng không khí sử dụng trong quá trình sấy hoặc xử lý nhiệt. Dầu sau khi giảm nhiệt được đưa trở lại nguồn gia nhiệt để tiếp tục chu trình.
Lưu lượng 6 m³/h giúp bơm cung cấp dòng dầu tương đối liên tục cho bộ trao đổi nhiệt có quy mô phù hợp. Cột áp 28 m tạo năng lượng để dầu vượt qua trở lực của đường ống, van, co nối và các đường dẫn bên trong thiết bị.
Tuy nhiên, khả năng phù hợp không thể chỉ xác định từ công suất động cơ 1,5 kW. Cần đối chiếu lưu lượng yêu cầu và tổng tổn thất áp suất của hệ thống với đường đặc tính thực tế của RY32-32-160.
Trong một số dây chuyền hoàn tất vải, nhiệt được truyền qua trục lăn hoặc các bề mặt gia nhiệt có đường dẫn dầu bên trong. RY32-32-160 có thể đưa dầu nóng đi qua các đường dẫn này để duy trì nhiệt độ làm việc của bề mặt.
Dầu truyền nhiệt đi vào trục lăn, giải phóng nhiệt qua thành kim loại rồi quay về đường hồi. Bơm tiếp tục duy trì dòng dầu mới đi vào để thay thế lượng dầu đã giảm nhiệt.
Dòng tuần hoàn ổn định giúp nhiệt được phân bố liên tục trên bề mặt thiết bị. Điều này hạn chế tình trạng nhiệt độ giảm mạnh tại vị trí xa nguồn cấp dầu hoặc tăng quá cao ở khu vực dầu lưu lại lâu.
Để đạt hiệu quả, hệ thống đường dẫn bên trong trục hoặc bề mặt gia nhiệt phải có trở lực phù hợp với cột áp 28 m của bơm. Nếu các đường dẫn quá nhỏ hoặc quá dài, lưu lượng thực tế có thể thấp hơn giá trị thiết kế.
RY32-32-160 cũng có thể phục vụ các thiết bị dệt nhuộm sử dụng áo gia nhiệt bên ngoài. Dầu nóng được bơm qua khoang áo bao quanh thân thiết bị để truyền nhiệt gián tiếp cho môi chất bên trong.
Trong cấu hình này, dầu tải nhiệt và dung dịch công nghệ được ngăn cách bởi thành thiết bị. Bơm chỉ vận chuyển dầu trong vòng tuần hoàn kín và không bơm trực tiếp hóa chất hoặc dung dịch nhuộm.
Việc truyền nhiệt gián tiếp giúp kiểm soát nhiệt độ mà không làm dầu lẫn vào môi chất xử lý. Sau khi đi qua áo gia nhiệt, dầu quay trở lại nguồn nhiệt và tiếp tục được tuần hoàn.
Dầu sử dụng cho RY32-32-160 phải thuộc nhóm chất lỏng có tính ăn mòn yếu và không chứa hạt rắn theo phạm vi môi chất của nhà sản xuất. Không nên sử dụng bơm để vận chuyển trực tiếp dung dịch nhuộm có cặn, sợi hoặc hóa chất ăn mòn mạnh khi chưa có xác nhận về vật liệu.
Ưu điểm quan trọng của RY32-32-160 trong hệ thống dệt nhuộm là khả năng vận chuyển dầu truyền nhiệt có nhiệt độ cao. Giới hạn nhiệt độ môi chất của dòng bơm RY theo tài liệu là 350°C.
Giới hạn này cho phép bơm đáp ứng nhiều chế độ cấp nhiệt khác nhau của dây chuyền. Tuy nhiên, mức 350°C là nhiệt độ tối đa của dòng bơm, không phải nhiệt độ bắt buộc phải sử dụng trong mọi hệ thống dệt nhuộm.
Nhiệt độ vận hành thực tế phải được xác định theo yêu cầu của máy móc, loại dầu truyền nhiệt và giới hạn của toàn bộ hệ thống. Không nên nâng nhiệt lên mức cao hơn nhu cầu vì điều này có thể làm tăng tổn thất nhiệt và đẩy nhanh quá trình suy giảm chất lượng dầu.
Khi vận hành với dầu nóng, bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
RY32-32-160 đạt lưu lượng thiết kế 6 m³/h tại cột áp 28 m. Đây là điểm tham chiếu để xác định khả năng phù hợp của bơm với vòng tuần hoàn dầu nóng.
Khi trở lực của hệ thống tăng do đường ống dài, nhiều van hoặc thiết bị trao đổi nhiệt có đường dẫn hẹp, lưu lượng thực tế có thể giảm. Ngược lại, khi trở lực quá thấp, lưu lượng có thể tăng và làm tải động cơ lớn hơn.
Nhà sản xuất quy định bơm không được vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, giới hạn tối thiểu tương ứng khoảng 1,8 m³/h.
Nếu thiết bị dệt nhuộm tạm thời chỉ cần lưu lượng thấp hơn 1,8 m³/h, hệ thống phải duy trì phần dầu còn lại qua đường bypass. Tổng lưu lượng đi qua thân bơm vẫn cần giữ từ mức tối thiểu trở lên để tránh tích tụ nhiệt trong buồng bơm.
Trong dây chuyền dệt nhuộm, nhu cầu nhiệt có thể thay đổi theo từng giai đoạn sản xuất. Việc điều chỉnh dòng dầu cần thực hiện tại đường xả, trong khi van hút phải được giữ mở hoàn toàn.
Khép van hút để giảm lưu lượng có thể làm áp suất đầu vào giảm, gây thiếu dầu tại tâm bánh công tác và làm dòng tuần hoàn không ổn định. Vì vậy, lưu lượng phải được kiểm soát bằng van xả hoặc hệ thống bypass phù hợp.
Nếu dây chuyền thường xuyên thay đổi tải nhiệt, có thể bố trí điều khiển lưu lượng theo nhu cầu thực tế. Tuy nhiên, dù áp dụng phương pháp điều khiển nào, tổng lưu lượng qua RY32-32-160 vẫn không được thấp hơn khoảng 1,8 m³/h.
Lưu lượng thực tế cần được theo dõi bằng thiết bị đo. Không nên xác định lưu lượng chỉ dựa vào độ mở của van vì độ nhớt dầu, nhiệt độ và trở lực đường ống có thể làm điểm làm việc thay đổi.
Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Thiết kế này giúp cụm bơm gọn và giảm nhu cầu lắp đặt đường nước làm mát riêng tại vị trí đặt bơm.
Đối với nhà máy dệt nhuộm có nhiều hệ thống đường ống công nghệ, việc giảm một vòng nước làm mát phụ trợ giúp khu vực lắp đặt đơn giản hơn. Số lượng đường ống, van và mối nối quanh cụm bơm cũng được hạn chế.
Tuy nhiên, tản nhiệt tự nhiên đòi hỏi vị trí đặt bơm phải thông thoáng. Không nên che kín cụm ổ trục hoặc bố trí bơm quá gần các bề mặt tỏa nhiệt mạnh khác.
Bụi sợi và tạp chất trong khu vực sản xuất cũng cần được hạn chế bám dày lên bề mặt bơm và động cơ. Lớp bụi tích tụ có thể cản trở khả năng thoát nhiệt tự nhiên của thiết bị.
RY32-32-160 phù hợp khi vòng tuần hoàn dầu nóng cần lưu lượng gần 6 m³/h và tổng trở lực tương ứng với cột áp khoảng 28 m. Việc lựa chọn cần dựa trên tính toán thủy lực của toàn hệ thống, không chỉ dựa vào khả năng chịu nhiệt đến 350°C.
Cần xác định lưu lượng dầu cần thiết, chênh lệch nhiệt độ giữa đường cấp và đường hồi, chiều dài đường ống, số lượng phụ kiện và tổn thất qua thiết bị trao đổi nhiệt. Các thông số này quyết định điểm làm việc thực tế của bơm.
Tài liệu nhà sản xuất xác nhận ngành dệt thuộc phạm vi ứng dụng của dòng RY nhưng không đưa ra sơ đồ thiết kế riêng cho từng loại máy dệt nhuộm. Vì vậy, việc sử dụng RY32-32-160 cho máy sấy, máy định hình, trục lăn hoặc bồn gia nhiệt cần được kiểm tra theo yêu cầu cụ thể của thiết bị.
Giải pháp tuần hoàn dầu nóng dệt nhuộm bằng bơm dầu truyền nhiệt RY32-32-160 được xây dựng theo một vòng kín gồm nguồn gia nhiệt, bơm tuần hoàn, thiết bị sử dụng nhiệt và đường dầu hồi. Bơm có nhiệm vụ duy trì dòng dầu liên tục để đưa nhiệt đến máy sấy, máy định hình, trục lăn hoặc thiết bị gia nhiệt gián tiếp.
Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp với hệ thống có nhu cầu lưu lượng và trở lực tương ứng. Khả năng vận chuyển dầu ở nhiệt độ lên tới 350°C giúp bơm đáp ứng nhiều chế độ cấp nhiệt trong dây chuyền dệt nhuộm.
Để hệ thống hoạt động ổn định, bơm phải được gia nhiệt từ từ, van hút luôn mở hoàn toàn và tổng lưu lượng qua bơm được duy trì từ khoảng 1,8 m³/h trở lên. Việc lựa chọn cuối cùng cần dựa trên tính toán lưu lượng, cột áp và yêu cầu nhiệt thực tế của dây chuyền.

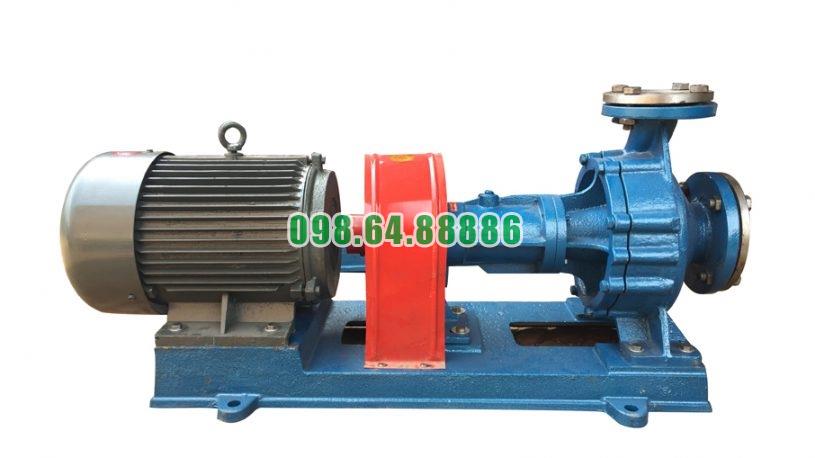

Máy bơm tuần hoàn dầu nóng RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
