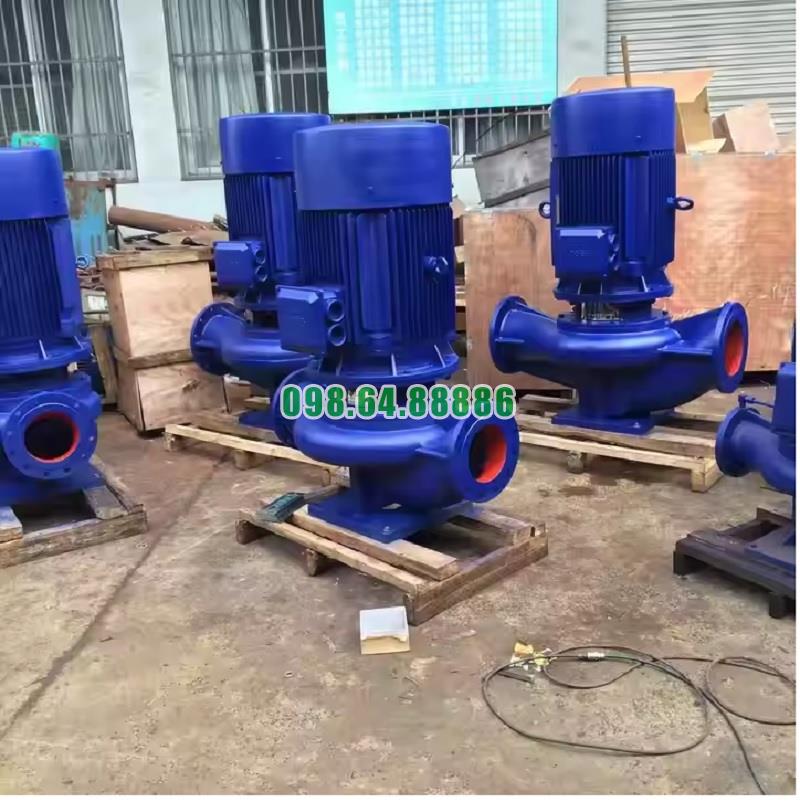

Máy bơm booster inline, bơm ly tâm trục đứng ISG80-200B, IRG80-200B 15kw, 43m3, 60m

Tính năng vượt trội của bơm booster inline model ISG80-200B

1. Thiết kế đồng trục đứng – Tối ưu không gian lắp đặt

Bơm ISG80-200B sở hữu thiết kế trục đứng đồng tâm, với cổng hút và cổng xả bố trí trên cùng một đường trục ngang, giúp:

• Tiết kiệm diện tích lắp đặt, phù hợp với các không gian hẹp như tầng hầm, phòng kỹ thuật, trạm bơm áp lực.

• Dễ dàng tích hợp vào hệ thống booster nhiều bơm song song.

• Tối giản hệ thống đường ống, giảm thiểu chi phí và thời gian thi công.

2. Khả năng tăng áp mạnh mẽ và ổn định

• Model ISG80-200B được thiết kế để duy trì áp suất ổn định trong các hệ thống cấp nước dân dụng và công nghiệp.

• Cột áp và lưu lượng được tối ưu nhờ cánh bơm thiết kế thủy lực tiên tiến, đảm bảo dòng chảy đều, hạn chế rung động và biến động áp lực.

• Phù hợp cho các ứng dụng như: hệ thống cấp nước cao tầng, hệ thống PCCC, hệ thống điều hòa – làm mát trung tâm (HVAC).

3. Vận hành êm ái và ít tiếng ồn

• Cấu trúc cân bằng đồng trục và cơ cấu truyền động trực tiếp giúp giảm thiểu độ rung và độ ồn khi vận hành.

• Bạc đạn chất lượng cao, hệ thống làm kín tiên tiến và trục được gia công chính xác giúp máy chạy ổn định trong thời gian dài mà không gây ồn.

4. Vật liệu chất lượng cao – Độ bền vượt trội

• Thân bơm bằng gang đúc nguyên khối sơn epoxy hoặc thép không gỉ (tùy chọn), chống ăn mòn tốt.

• Cánh bơm bằng hợp kim hoặc inox, chịu lực và chống mài mòn hiệu quả.

• Trục bơm bằng thép hợp kim tôi luyện giúp tăng độ cứng và tuổi thọ.

5. Khả năng vận hành liên tục – Đáp ứng nhu cầu công nghiệp

• Được thiết kế cho phép hoạt động 24/7, thích hợp với nhà máy, khu dân cư, tòa nhà lớn có nhu cầu cấp nước liên tục.

• Động cơ hiệu suất cao, tích hợp rơ-le nhiệt bảo vệ quá tải, đảm bảo an toàn và ổn định trong quá trình vận hành dài hạn.

6. Bảo trì dễ dàng – Giảm thời gian dừng máy

• Thiết kế dạng module cho phép tháo lắp nhanh chóng, dễ bảo trì hoặc thay thế linh kiện.

• Phụ tùng thông dụng, dễ tìm trên thị trường, không phụ thuộc hãng độc quyền.

Bơm booster inline model ISG80-200B là lựa chọn lý tưởng cho các hệ thống cấp nước và tăng áp yêu cầu cao về hiệu suất, độ bền và tính ổn định. Với thiết kế nhỏ gọn, hiệu quả tăng áp vượt trội, vận hành êm ái và tuổi thọ cao, dòng bơm này không chỉ giúp tối ưu hóa không gian và chi phí vận hành mà còn đảm bảo hiệu suất ổn định lâu dài cho các công trình dân dụng và công nghiệp hiện đại

Vai trò của vòng đệm và phớt trong cấu tạo bơm booster inline model ISG80-200B

Tầm quan trọng trong hệ thống làm kín

Trong cấu tạo của bơm booster inline model ISG80-200B, vòng đệm (gasket) và phớt (mechanical seal) giữ vai trò then chốt nhằm đảm bảo hệ thống làm kín hoạt động hiệu quả, ngăn ngừa rò rỉ chất lỏng trong quá trình bơm vận hành. Đây là các chi tiết nhỏ nhưng quyết định đến tuổi thọ và độ an toàn của toàn bộ thiết bị.

Vòng đệm – bảo vệ khớp nối và mặt bích

• Vị trí lắp đặt: Vòng đệm thường được lắp giữa các mặt bích hoặc bề mặt tiếp giáp giữa các bộ phận như buồng bơm và nắp bơm.

• Chức năng chính: Ngăn rò rỉ tại các vị trí khớp nối, đồng thời hỗ trợ phân bố đều áp lực siết, tránh biến dạng mặt tiếp xúc.

• Chất liệu phổ biến: Cao su EPDM, PTFE, graphite hoặc vật liệu kim loại mềm được sử dụng tùy thuộc vào nhiệt độ và tính chất của chất lỏng.

Phớt cơ khí – tuyến phòng thủ chống rò rỉ trục

• Vị trí và nhiệm vụ: Phớt được lắp tại vị trí tiếp giáp giữa trục quay và buồng bơm, đảm bảo chống rò rỉ tại vùng trục xuyên qua vỏ bơm – điểm dễ phát sinh thất thoát nhất.

• Nguyên lý hoạt động: Phớt bao gồm hai mặt làm kín – một mặt tĩnh và một mặt quay. Chúng áp sát vào nhau nhờ lực lò xo, tạo thành một vùng kín chặt, trong khi vẫn cho phép trục quay tự do.

• Chất liệu mặt phớt: Silicon carbide, carbon, ceramic, tungsten carbide – được lựa chọn theo yêu cầu chống ăn mòn, chống mài mòn và chịu nhiệt.

• Ưu điểm: So với phớt mềm truyền thống, phớt cơ khí có độ bền cao, vận hành ổn định trong môi trường áp suất và nhiệt độ cao.

Hệ quả nếu vòng đệm hoặc phớt hỏng

• Rò rỉ nước hoặc dung dịch, làm mất áp lực và gây nguy hiểm cho hệ thống điện.

• Ăn mòn trục bơm, mài mòn vòng bi do thấm nước vào khoang động cơ.

• Gia tăng độ rung, tiếng ồn và nguy cơ cháy động cơ do vận hành trong điều kiện không an toàn.

Khuyến nghị bảo dưỡng

• Thay thế vòng đệm định kỳ hoặc mỗi lần tháo lắp để đảm bảo độ kín.

• Kiểm tra phớt cơ khí mỗi 6 tháng – 1 năm hoặc khi có dấu hiệu rò rỉ nhẹ quanh trục.

• Lựa chọn đúng loại phớt và đệm theo thiết kế của model ISG80-200B, tránh dùng sai chủng loại gây rò rỉ hoặc giảm hiệu suất.

Vòng đệm và phớt cơ khí là hai bộ phận có vai trò không thể thiếu trong cấu tạo của bơm booster inline model ISG80-200B. Chúng không chỉ đảm bảo hiệu quả làm kín mà còn trực tiếp ảnh hưởng đến độ ổn định, tuổi thọ và chi phí vận hành thiết bị. Việc hiểu và chăm sóc đúng cách các chi tiết này sẽ góp phần kéo dài tuổi thọ bơm, giảm thiểu sự cố và tăng độ tin cậy trong quá trình sử dụng

Thông số kỹ thuật và kích thước bơm model ISG80-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B

Đường cong hiệu suất bơm model ISG80-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200B

Phụ kiện và kích thước lắp đặt bơm model ISG80-200B

Phương thức lắp đặt bơm model ISG80-200B
