Cánh bơm của bơm đa tầng cánh trục đứng model ISG80-160, IRG80-160 được thiết kế dạng cánh kín (enclosed impeller) với hình dạng cong thủy lực tối ưu. Chất liệu thường là gang xám chất lượng cao hoặc thép không gỉ tùy phiên bản và môi trường làm việc.
Vai trò của cánh bơm:
Tạo lực ly tâm: Khi trục bơm quay, cánh bơm đẩy chất lỏng từ tâm ra rìa ngoài, biến năng lượng cơ thành năng lượng thủy lực.
Duy trì áp lực ổn định: Hình dạng cánh tối ưu giúp giảm rung và tạo dòng chảy đều.
Hiệu suất cao: Gia công chính xác và cân bằng động giúp hạn chế tổn thất thủy lực và cơ khí.
Chịu mài mòn: Vật liệu và lớp phủ bảo vệ cho phép cánh bơm chống ăn mòn, mài mòn từ hạt rắn nhỏ trong chất lỏng.
Thân bơm (volute casing) bao bọc toàn bộ buồng bơm, được chế tạo từ gang đúc nguyên khối hoặc thép không gỉ, chịu được áp lực cao và môi trường ăn mòn nhẹ.
Chức năng của thân bơm:
Bảo vệ và cố định bộ phận bên trong: Giữ trục, cánh, phớt và vòng bi ở vị trí chính xác.
Định hình dòng chảy: Tạo đường dẫn để chất lỏng đi từ cửa hút vào tâm cánh và ra cửa xả một cách êm, hạn chế xoáy.
Chịu áp lực vận hành: Bảo đảm an toàn cho bơm ngay cả khi hoạt động ở cột áp cao.
Hỗ trợ lắp đặt: Mặt bích hút – xả đồng trục giúp dễ lắp nối với hệ thống đường ống.
Tối ưu thủy lực: Sự đồng bộ giữa hình dạng cánh và buồng bơm giúp dòng nước di chuyển trơn tru, giảm tổn thất áp suất.
Giảm rung và ồn: Cánh bơm được cân bằng động, thân bơm chắc chắn giúp hạn chế rung lắc khi chạy ở tốc độ cao.
Tăng tuổi thọ: Thiết kế và vật liệu bền bỉ giúp cả cánh và thân bơm chịu được môi trường vận hành khắc nghiệt.
Kiểm tra định kỳ: Quan sát cánh và thân bơm để phát hiện mòn, rạn nứt hoặc ăn mòn.
Vệ sinh buồng bơm: Loại bỏ cặn bẩn, rong rêu hoặc hạt rắn bám trên bề mặt.
Sơn phủ hoặc xử lý bề mặt: Với môi trường ăn mòn, cần phủ lớp bảo vệ để kéo dài tuổi thọ.
Thay thế kịp thời: Nếu cánh mòn hoặc thân bị nứt, cần thay ngay để tránh giảm hiệu suất và gây hỏng hóc lan rộng.
Cánh bơm và thân bơm của bơm đa tầng cánh trục đứng model ISG80-160, IRG80-160 là hai bộ phận cốt lõi quyết định hiệu suất và độ bền của thiết bị. Cánh bơm tạo lực đẩy chất lỏng, trong khi thân bơm định hướng và bảo vệ toàn bộ hệ thống thủy lực bên trong. Việc bảo dưỡng đúng cách và định kỳ sẽ giúp bơm vận hành ổn định, giảm chi phí sửa chữa và kéo dài tuổi thọ.
Trong các model bơm ly tâm đa tầng cánh trục đứng, vòng bi đóng vai trò giữ ổn định trục, giảm ma sát và chịu tải hướng kính/hướng trục khi bơm vận hành.
a. Loại vòng bi thường dùng
Vòng bi bi rãnh sâu (Deep Groove Ball Bearing): Chịu tải hướng kính tốt, ma sát thấp, tốc độ quay cao.
Vòng bi tiếp xúc góc (Angular Contact Ball Bearing): Chịu được cả tải hướng kính và hướng trục, thích hợp cho bơm đa tầng chịu áp lực cao.
Vòng bi côn (Tapered Roller Bearing) (ít gặp hơn): Dùng khi tải hướng trục lớn, thường cho các model công nghiệp nặng.
b. Vật liệu và tiêu chuẩn
Thép chịu lực cao GCr15 hoặc AISI 52100.
Bôi trơn bằng mỡ chịu nhiệt (Lithium hoặc Polyurea) hoặc dầu tuần hoàn tùy thiết kế.
Vòng bi chất lượng cao thường đạt chuẩn ISO 492, DIN 620, và thương hiệu phổ biến: SKF, NSK, FAG, NTN.
c. Vị trí lắp đặt
Vòng bi trên: Đỡ trục gần động cơ, chịu tải hướng kính.
Vòng bi dưới: Gần cụm cánh bơm, chịu cả tải hướng kính và một phần tải hướng trục.
Trong một số thiết kế, vòng bi có thể nằm trong buồng ổ đỡ riêng để dễ bảo trì.
Phớt cơ khí là bộ phận ngăn rò rỉ chất lỏng từ buồng bơm ra ngoài qua trục.
a. Các loại phớt thường dùng
Phớt đơn (Single Mechanical Seal): Cấu trúc gọn, phù hợp nước sạch, áp suất vừa.
Phớt kép (Double Mechanical Seal): Ngăn rò rỉ tuyệt đối, phù hợp môi trường độc hại, ăn mòn, hoặc áp suất cao.
Phớt cân bằng áp lực (Balanced Seal): Giảm lực tác động lên bề mặt ma sát, kéo dài tuổi thọ khi áp suất cao.
Phớt lò xo đa điểm (Multi-spring Seal): Phân bố lực đều, vận hành ổn định ở tốc độ cao.
b. Vật liệu mặt phớt phổ biến
Carbon – Ceramic: Chịu mài mòn vừa phải, dùng cho nước sạch.
Carbon – Silicon Carbide: Độ cứng cao, chịu mài mòn tốt, cho nước chứa cặn mịn.
Silicon Carbide – Silicon Carbide: Kháng mài mòn và ăn mòn mạnh, cho hóa chất và nước biển.
Tungsten Carbide: Chịu áp lực cao, dùng trong công nghiệp nặng.
c. Bộ phận phụ trợ phớt
Vòng chặn dầu mỡ (Oil Seal) hoặc phớt chắn bụi để bảo vệ vòng bi khỏi ẩm và bụi.
Vòng làm mát (Cooling jacket) nếu bơm làm việc ở nhiệt độ cao.
Vòng bi và phớt cơ khí liên kết chặt chẽ trong cụm trục: vòng bi giữ trục ổn định, giúp bề mặt phớt tiếp xúc đồng đều, giảm mòn lệch.
Khi vòng bi mòn hoặc hỏng, rung động trục tăng, dẫn đến mòn nhanh phớt và gây rò rỉ.
Bảo trì định kỳ nên kiểm tra đồng thời cả vòng bi và phớt, thay mới khi có dấu hiệu hư hỏng.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80160-cong-suat-75kw.html

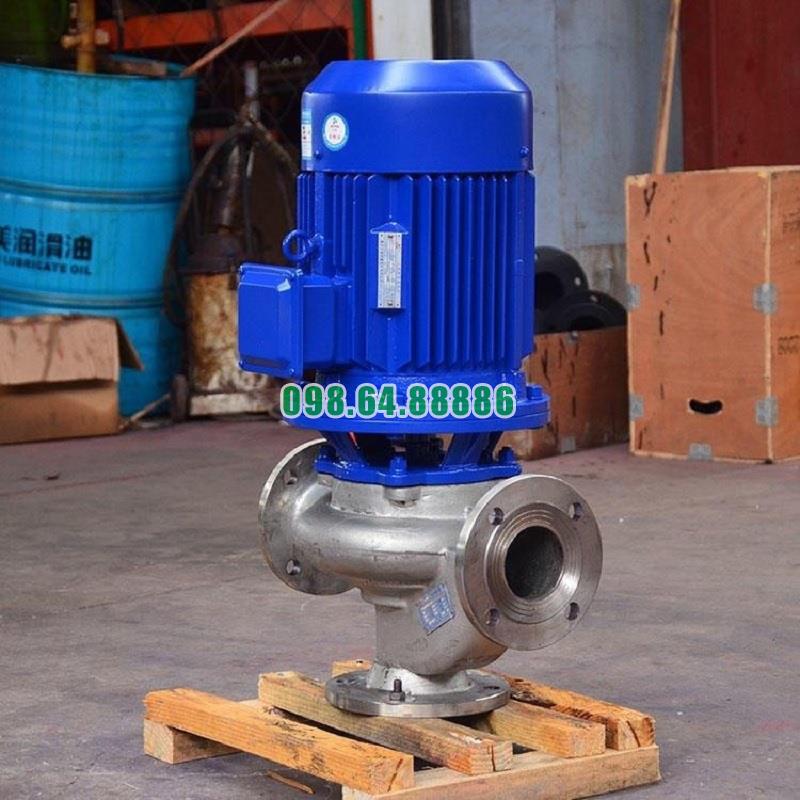

Máy bơm đa tầng cánh trục đứng, bơm tăng áp ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m
12.614.400 VND
