Máy bơm dầu tải nhiệt RY80-50-250A lưu lượng 43 m3/h, công suất 15 kW, cột áp 60 m

Bơm dầu truyền nhiệt RY80-50-250A vận hành trong dây chuyền sơn công nghiệp

Bơm dầu truyền nhiệt RY80-50-250A có thể được xem xét sử dụng trong dây chuyền sơn công nghiệp khi hệ thống có vòng tuần hoàn dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị công nghệ. Tài liệu kỹ thuật của dòng RY không nêu riêng ngành sơn, vì vậy khả năng ứng dụng này cần được hiểu là phù hợp về nguyên lý khi dây chuyền sơn sử dụng dầu tải nhiệt có đặc tính nằm trong giới hạn cho phép của bơm.

RY80-50-250A có lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 12,8 kW và động cơ 15 kW. Các thông số này cho phép bơm đảm nhiệm nhiệm vụ tuần hoàn dầu nóng trong hệ thống có trở lực tương đối lớn.

Vai trò của RY80-50-250A trong dây chuyền sơn

Trong dây chuyền sơn có sử dụng hệ thống dầu tải nhiệt, RY80-50-250A không trực tiếp bơm sơn mà đảm nhiệm việc vận chuyển dầu nóng giữa nguồn gia nhiệt và thiết bị cần sử dụng nhiệt.

Dầu tải nhiệt sau khi được gia nhiệt sẽ đi qua bơm, được đưa đến thiết bị trao đổi nhiệt hoặc khu vực cần duy trì nhiệt độ. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Ứng dụng cho hệ thống gia nhiệt gián tiếp

RY80-50-250A phù hợp hơn với các dây chuyền sơn sử dụng phương pháp gia nhiệt gián tiếp bằng dầu tải nhiệt.

Trong cấu hình này, dầu nóng có thể được đưa qua bộ trao đổi nhiệt để truyền nhiệt sang không khí hoặc sang thiết bị công nghệ. Cách bố trí này giúp tách riêng môi chất truyền nhiệt khỏi vật liệu sơn.

Việc bơm tuần hoàn ổn định giúp duy trì dòng dầu liên tục qua bộ trao đổi nhiệt, từ đó hỗ trợ quá trình kiểm soát nhiệt trong dây chuyền.

Khả năng làm việc với dầu nóng

Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.

Đây là đặc điểm phù hợp với các hệ thống dầu tải nhiệt dùng trong dây chuyền sơn có yêu cầu nhiệt độ cao, miễn là dầu sử dụng đáp ứng đúng điều kiện về độ sạch và tính ăn mòn.

RY80-50-250A trong khu vực sấy sơn

Một ứng dụng có thể xem xét là vòng tuần hoàn dầu nóng cấp nhiệt cho hệ thống sấy.

Dầu được RY80-50-250A đưa đến bộ trao đổi nhiệt, tại đây nhiệt lượng được truyền sang luồng khí dùng cho quá trình sấy. Sau khi truyền nhiệt, dầu quay về thiết bị gia nhiệt.

Trong trường hợp này, bơm giữ vai trò duy trì tốc độ tuần hoàn dầu, còn nhiệt độ sấy thực tế phụ thuộc vào thiết bị gia nhiệt và hệ thống điều khiển của dây chuyền.

Cột áp 60 m hỗ trợ vượt tổn thất đường ống

Dây chuyền công nghiệp thường có nhiều đường ống, van và bộ trao đổi nhiệt gây tổn thất áp suất.

Với cột áp khoảng 60 m, RY80-50-250A có khả năng tạo chênh áp để dầu đi qua các thiết bị trong vòng tuần hoàn nếu tổng trở lực của hệ thống phù hợp với đặc tính bơm.

Do đó, trước khi lựa chọn cần tính toán cụ thể lưu lượng yêu cầu và tổng tổn thất áp suất của đường ống.

Duy trì dòng dầu ổn định trong quá trình vận hành

Trong dây chuyền sơn vận hành liên tục, khả năng duy trì tuần hoàn dầu ổn định có ý nghĩa quan trọng đối với hệ thống gia nhiệt.

RY80-50-250A làm việc theo nguyên lý ly tâm, tạo dòng dầu liên tục từ cửa hút qua bánh công tác rồi ra cửa xả. Khi bơm được vận hành đúng điểm làm việc, dòng dầu nóng có thể được duy trì đều trong vòng tuần hoàn.

Yêu cầu về độ sạch của dầu tải nhiệt

Dầu đi qua RY80-50-250A phải không chứa hạt rắn.

Trong dây chuyền công nghiệp, cặn bẩn hoặc xỉ hàn còn lại trong đường ống có thể đi vào bơm, gây tắc bánh công tác và giảm lưu lượng.

Vì vậy, hệ thống cần được súc rửa sạch trước khi đưa vào vận hành và nên bố trí bộ lọc tại đường hút.

Gia nhiệt bơm trước khi đưa dây chuyền vào hoạt động

Khi dầu tải nhiệt ở nhiệt độ cao, RY80-50-250A cần được gia nhiệt từ từ trước khi khởi động.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Yêu cầu này giúp hạn chế sốc nhiệt và giảm nguy cơ giãn nở không đồng đều giữa các chi tiết của bơm.

Kiểm soát lưu lượng trong dây chuyền sơn

RY80-50-250A không nên vận hành ở lưu lượng quá thấp. Theo hướng dẫn, bơm không nên làm việc dưới 30% lưu lượng thiết kế.

Nếu dây chuyền có tải nhiệt thay đổi lớn, hệ thống có thể cần bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.

Điều này giúp hạn chế hiện tượng nóng cục bộ và giữ cho bơm làm việc ổn định hơn.

Lưu ý khi ứng dụng trong môi trường sơn công nghiệp

Tài liệu của dòng RY cho phép sử dụng động cơ thường hoặc động cơ phòng nổ. Đối với dây chuyền sơn có khu vực yêu cầu kiểm soát nguy cơ cháy nổ, việc lựa chọn cấu hình động cơ phải tuân theo yêu cầu an toàn cụ thể của khu vực lắp đặt.

RY80-50-250A chỉ nên được xem là bơm tuần hoàn dầu tải nhiệt. Tài liệu không xác nhận model này dùng để bơm trực tiếp sơn, dung môi hoặc hóa chất có tính ăn mòn mạnh.

Bơm dầu truyền nhiệt RY80-50-250A vận hành trong dây chuyền sơn công nghiệp phù hợp nhất khi được sử dụng trong vòng tuần hoàn dầu tải nhiệt phục vụ gia nhiệt gián tiếp hoặc hệ thống sấy.

Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với dầu nóng đến giới hạn 350°C theo tài liệu, RY80-50-250A có thể đáp ứng nhiều hệ thống truyền nhiệt trong dây chuyền sơn nếu điểm làm việc thực tế phù hợp.

Để bơm vận hành ổn định, cần đảm bảo dầu sạch, gia nhiệt từ từ, duy trì lưu lượng trong vùng cho phép và lựa chọn cấu hình động cơ phù hợp với yêu cầu an toàn của khu vực sản xuất

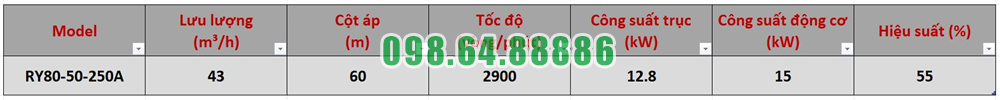

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

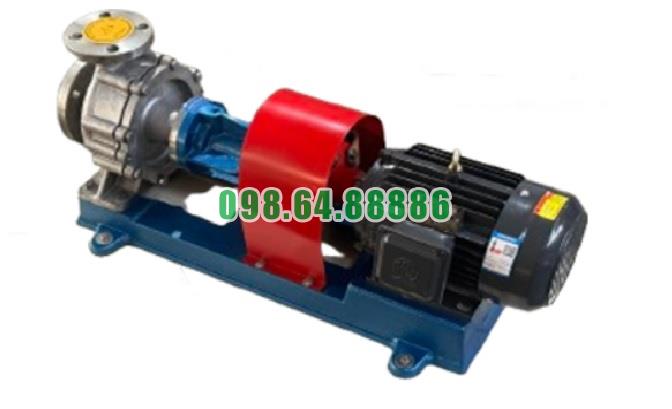

Hình ảnh thực tế bơm dầu truyền nhiệt RY
