Ưu điểm tiết kiệm điện nhờ hiệu suất cao của Bơm dầu truyền nhiệt RY80-50-250 thể hiện rõ khi bơm được vận hành tại điểm làm việc phù hợp với yêu cầu của hệ thống. Ở chế độ 60 m³/h, cột áp 72 m và tốc độ 2.900 vòng/phút, RY80-50-250 đạt hiệu suất 60%, công suất trục 19,6 kW và sử dụng động cơ 22 kW.
So với điểm làm việc 50 m³/h có hiệu suất 58%, chế độ 60 m³/h cho thấy khả năng chuyển đổi năng lượng của bơm tốt hơn, qua đó giúp hạn chế phần năng lượng bị tổn hao trong quá trình tuần hoàn dầu nóng.
Hiệu suất phản ánh khả năng biến công suất cơ học trên trục thành năng lượng hữu ích của dòng dầu. Hiệu suất càng tốt thì tỷ lệ năng lượng bị mất do ma sát và các tổn thất bên trong bơm càng được hạn chế.
Ở RY80-50-250, hai điểm làm việc được công bố cho thấy:

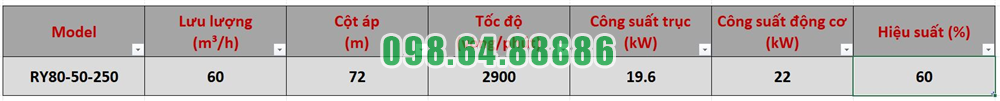

| Lưu lượng | Cột áp | Công suất trục | Hiệu suất |
|---|---|---|---|
| 50 m³/h | 80 m | 18,7 kW | 58% |
| 60 m³/h | 72 m | 19,6 kW | 60% |
Khi lưu lượng tăng từ 50 lên 60 m³/h, hiệu suất tăng từ 58% lên 60%. Vì vậy, trong hai điểm làm việc này, chế độ 60 m³/h sử dụng năng lượng hiệu quả hơn về mặt hiệu suất bơm.
Điểm quan trọng nhất của ưu điểm tiết kiệm điện nhờ hiệu suất cao của Bơm dầu truyền nhiệt RY80-50-250 không nằm ở việc giảm lưu lượng xuống mức thấp nhất, mà là vận hành bơm gần vùng đặc tính phù hợp với nhu cầu thực tế.
Nếu hệ thống yêu cầu khoảng 60 m³/h và 72 m cột áp, việc lựa chọn đúng model và vận hành tại điểm này giúp hạn chế tình trạng phải tiết lưu quá mức bằng van xả.
Khi một bơm có lưu lượng lớn hơn nhiều so với nhu cầu và phải khép van xả để giảm lưu lượng, một phần năng lượng của bơm bị tiêu hao trên van.
Với RY80-50-250, lựa chọn hệ thống có đặc tính phù hợp với điểm làm việc giúp công suất của bơm được sử dụng trực tiếp cho nhiệm vụ tuần hoàn dầu thay vì bị tiêu tán không cần thiết.
Ở điểm vận hành 60 m³/h – 72 m, công suất trên trục của RY80-50-250 là 19,6 kW, trong khi động cơ có công suất định mức 22 kW.
Khoảng công suất này tạo điều kiện để động cơ cung cấp năng lượng cho bơm tại điểm vận hành đã công bố mà không phải lựa chọn một động cơ có công suất quá lớn so với nhu cầu của model.
Tuy nhiên, 22 kW là công suất định mức động cơ, không có nghĩa thiết bị luôn tiêu thụ chính xác 22 kW điện từ lưới. Điện năng tiêu thụ thực tế còn phụ thuộc vào tải bơm, hiệu suất động cơ và điều kiện vận hành.
Bơm dầu truyền nhiệt thường làm việc liên tục để duy trì dòng dầu nóng trong hệ thống gia nhiệt. Vì vậy, hiệu suất có ý nghĩa lớn đối với tổng mức sử dụng năng lượng trong thời gian dài.
Chênh lệch từ 58% lên 60% tuy chỉ là 2 điểm phần trăm nhưng khi thiết bị vận hành liên tục trong nhiều giờ, việc duy trì bơm ở vùng hiệu suất tốt hơn sẽ giúp hạn chế tổn thất năng lượng tích lũy.
RY80-50-250 không nên vận hành kéo dài ở lưu lượng quá nhỏ so với thiết kế. Khi điểm làm việc lệch xa vùng phù hợp, hiệu suất có thể giảm và các tổn thất bên trong tăng lên.
Nếu hệ thống thường xuyên chỉ cần một lưu lượng rất thấp, lựa chọn bơm nhỏ hơn hoặc bố trí giải pháp điều chỉnh phù hợp có thể hiệu quả hơn so với sử dụng RY80-50-250 rồi tiết lưu mạnh.
Hiệu suất của bản thân bơm chỉ là một phần của bài toán năng lượng. Đường ống có trở lực quá lớn, bộ lọc bị tắc, van mở không phù hợp hoặc bánh công tác bị cản trở đều có thể khiến điểm vận hành thay đổi.
Muốn khai thác ưu điểm tiết kiệm điện của Bơm dầu truyền nhiệt RY80-50-250, cần giữ đường hút thông thoáng, van hút mở hoàn toàn, bánh công tác sạch và lưu lượng được điều chỉnh hợp lý ở phía xả.
Tại 50 m³/h, công suất trục là 18,7 kW, thấp hơn mức 19,6 kW ở 60 m³/h. Tuy nhiên, điều này không có nghĩa điểm 50 m³/h luôn tiết kiệm điện hơn, bởi lượng dầu được vận chuyển cũng thấp hơn và hiệu suất chỉ đạt 58%.
Do đó, đánh giá hiệu quả năng lượng cần xét đồng thời lưu lượng, cột áp, công suất trục và hiệu suất, thay vì chỉ nhìn vào một giá trị công suất.
Ưu điểm tiết kiệm điện nhờ hiệu suất cao của Bơm dầu truyền nhiệt RY80-50-250 được phát huy tốt nhất khi bơm làm việc đúng với nhu cầu thực tế của hệ thống. Tại điểm 60 m³/h – 72 m – 2.900 vòng/phút, bơm đạt hiệu suất 60%, công suất trục 19,6 kW và sử dụng động cơ 22 kW.
So với điểm 50 m³/h có hiệu suất 58%, chế độ 60 m³/h cho khả năng khai thác năng lượng tốt hơn trong phạm vi các thông số được công bố. Khi kết hợp lựa chọn đúng điểm làm việc, hạn chế tiết lưu quá mức và duy trì đường ống thông thoáng, Bơm dầu truyền nhiệt RY80-50-250 có thể giảm tổn thất năng lượng và hỗ trợ tiết kiệm điện trong hệ thống tuần hoàn dầu nóng vận hành liên tục

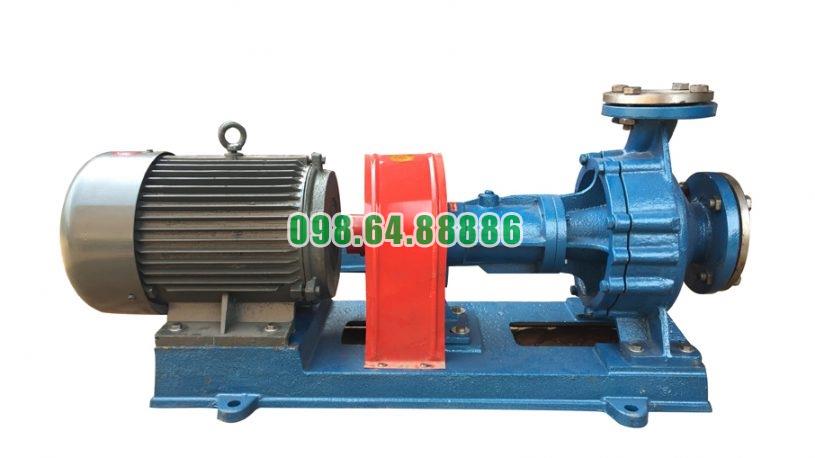

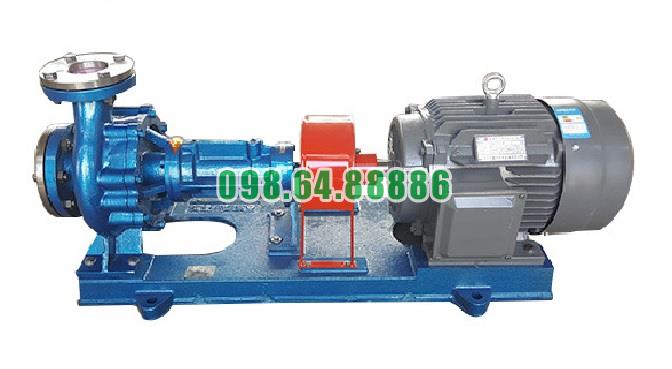

Bơm dầu truyền nhiệt RY80-50-250 được thiết kế chuyên cho hệ thống tuần hoàn dầu nóng công nghiệp. Khả năng chịu nhiệt độ cao của bơm thể hiện ở phạm vi nhiệt độ môi chất, kết cấu tản nhiệt tự nhiên, bố trí ổ trục và cụm làm kín phù hợp với môi trường dầu nóng.
Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có thể đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt liên tục trong các dây chuyền gia nhiệt khi được lắp đặt và vận hành đúng yêu cầu.
Theo phạm vi sử dụng của dòng RY, bơm được dùng để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Đây là thông số quan trọng nhất khi đánh giá khả năng chịu nhiệt của RY80-50-250.
Mức nhiệt này cho thấy bơm không được thiết kế như một bơm nước thông thường mà hướng tới các hệ thống dầu tải nhiệt công nghiệp, nơi môi chất có thể duy trì nhiệt độ cao trong thời gian dài.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không có nghĩa mọi hệ thống đều nên vận hành thường xuyên ở đúng nhiệt độ này. Nhiệt độ thực tế phải phù hợp với dầu tải nhiệt, thiết bị công nghệ và điều kiện của toàn hệ thống.
Một điểm đáng chú ý của Bơm dầu truyền nhiệt RY80-50-250 là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Khi dầu nóng đi qua thân bơm, nhiệt được truyền sang các chi tiết kim loại. Kết cấu của cụm bơm cho phép một phần nhiệt này phát tán ra môi trường tự nhiên, qua đó giảm sự phụ thuộc vào một hệ thống nước làm mát riêng.
Thiết kế tản nhiệt tự nhiên giúp cụm RY80-50-250:
Cơ chế này là một trong những yếu tố giúp RY80-50-250 thích nghi tốt hơn với điều kiện nhiệt độ cao.
RY80-50-250 có thân ổ trục chứa hai bộ vòng bi, thực hiện nhiệm vụ đỡ và định vị rôto.
Cụm ổ trục được bố trí tách khỏi khu vực bánh công tác tiếp xúc trực tiếp với dầu nóng. Cách sắp xếp này tạo khoảng kết cấu giữa vùng nhiệt độ cao của thân bơm và phía khớp nối – động cơ.
Điều đó giúp hạn chế ảnh hưởng trực tiếp của nhiệt độ dầu lên ổ bi.
Khả năng chịu nhiệt của bơm không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào chế độ bôi trơn.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất.
Nếu thiếu dầu, thiếu mỡ hoặc sử dụng sai chủng loại, nhiệt do ma sát tăng lên có thể khiến ổ bi nóng bất thường, ngay cả khi bản thân bơm được thiết kế cho môi trường nhiệt độ cao.
RY80-50-250 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Đây là bộ phận đặc biệt quan trọng vì khu vực làm kín nằm gần trục bơm và chịu ảnh hưởng của nhiệt truyền từ môi chất.
Việc sử dụng phớt cao su chịu nhiệt giúp cụm làm kín phù hợp hơn với môi trường dầu nóng. Tuy nhiên, tuổi thọ của phớt còn phụ thuộc vào độ đồng tâm của trục, rung động, tình trạng ổ bi và cách gia nhiệt bơm.
Do đó, khả năng chịu nhiệt của cụm làm kín phải được xem xét cùng với điều kiện vận hành thực tế.
Một điểm rất quan trọng khi đánh giá RY80-50-250 là bơm không được đưa vào môi trường dầu nóng một cách đột ngột.
Trước khi khởi động với dầu nóng, cần cho dầu nóng tuần hoàn qua thân bơm để gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Khi nhiệt độ tăng nhanh, thân bơm, trục, ổ trục và các chi tiết làm kín có thể giãn nở với tốc độ khác nhau. Điều này có thể gây:
Vì vậy, khả năng chịu nhiệt cao của RY80-50-250 chỉ phát huy đúng khi bơm được gia nhiệt có kiểm soát.
Trong giai đoạn gia nhiệt sơ bộ, hướng dẫn vận hành yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau khi gia nhiệt hoàn tất phải siết lại.
Chi tiết này cho thấy nhiệt độ cao không chỉ ảnh hưởng đến môi chất mà còn trực tiếp làm thay đổi kích thước cơ khí của cụm bơm.
Việc kiểm soát giãn nở giúp hạn chế ứng suất lên thân bơm và bệ máy, đồng thời duy trì độ ổn định của trục khi RY80-50-250 đạt nhiệt độ vận hành.
RY80-50-250 không chỉ phải chịu nhiệt từ dầu mà còn phải làm việc ở tốc độ khoảng 2.900 vòng/phút.
Ở tốc độ này, ổ bi và các chi tiết quay tiếp tục sinh thêm nhiệt do ma sát. Vì vậy, khả năng vận hành trong môi trường nhiệt độ cao phụ thuộc vào sự kết hợp giữa:
tản nhiệt tự nhiên + bôi trơn đúng + ổ bi tốt + đồng tâm chính xác + kiểm soát rung.
Nếu một trong các yếu tố này không đạt yêu cầu, nhiệt độ cụm ổ trục có thể tăng bất thường dù nhiệt độ dầu vẫn nằm trong giới hạn cho phép.
Việc RY80-50-250 được thiết kế cho dầu nóng không có nghĩa là có thể bỏ qua việc theo dõi nhiệt độ.
Trong quá trình hoạt động cần thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu xuất hiện nhiệt độ tăng bất thường, cần kiểm tra các nguyên nhân như thiếu dầu hoặc mỡ bôi trơn, bơm – động cơ không đồng tâm, ổ bi hư hỏng hoặc rôto có ma sát bất thường.
Khả năng chịu nhiệt tốt phải đi cùng việc phát hiện sớm những nguồn phát nhiệt không bình thường.
Xét theo thiết kế và phạm vi sử dụng, Bơm dầu truyền nhiệt RY80-50-250 có khả năng làm việc phù hợp với hệ thống dầu tải nhiệt nhiệt độ cao, nổi bật ở các yếu tố:
Điểm cần lưu ý là tài liệu không công bố nhiệt độ tối đa riêng cho từng ổ bi, phớt hoặc vị trí trên thân bơm. Vì vậy, không nên suy diễn rằng mọi chi tiết của RY80-50-250 đều trực tiếp chịu được 350°C; con số này là giới hạn nhiệt độ của môi chất làm việc theo phạm vi của dòng RY.
Đánh giá khả năng chịu nhiệt độ cao của Bơm dầu truyền nhiệt RY80-50-250 cho thấy đây là model được thiết kế chuyên cho vòng tuần hoàn dầu nóng, với nhiệt độ môi chất không vượt quá 350°C.
Khả năng làm việc ở nhiệt độ cao được hỗ trợ bởi cơ chế tản nhiệt tự nhiên, cụm ổ trục bố trí phù hợp, phớt dầu cao su chịu nhiệt và chế độ bôi trơn riêng cho ổ bi.
Tuy nhiên, yếu tố quyết định độ ổn định lâu dài vẫn là vận hành đúng kỹ thuật: gia nhiệt từ từ, giữ chênh lệch nhiệt độ trong giới hạn, bôi trơn đầy đủ, căn chỉnh đồng tâm và thường xuyên theo dõi nhiệt độ ổ trục. Khi các điều kiện này được bảo đảm, RY80-50-250 có thể phát huy tốt khả năng tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp nhiệt độ cao

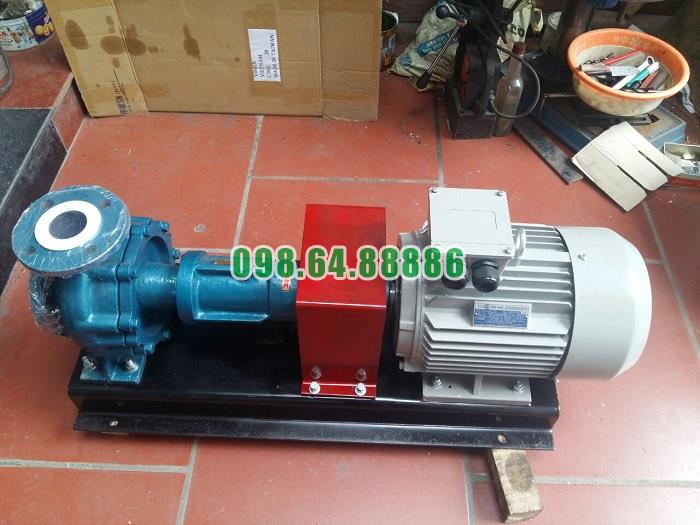

Máy bơm dầu tải nhiệt RY80-50-250 cột áp 72 m, công suất 22 kW, lưu lượng 60 m3/h
