Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 đến từ cách bố trí cơ khí tập trung, bơm và động cơ lắp trên cùng bệ, truyền động qua khớp nối mềm, cửa hút hướng trục, cửa xả hướng lên và đặc biệt là cơ chế tản nhiệt tự nhiên không cần bố trí hệ thống nước làm mát riêng cho bơm. Những đặc điểm này giúp đơn giản hóa khu vực lắp đặt và tạo thuận lợi khi bố trí thiết bị trong những phòng máy có diện tích hạn chế.
Đối với hệ thống dầu tải nhiệt, tiết kiệm không gian không chỉ được tính bằng kích thước riêng của thân bơm. Cần xét cả diện tích dành cho động cơ, truyền động, đường ống, hệ thống làm mát và khoảng trống bảo trì. RY50-32-200 có lợi thế khi nhiều bộ phận được bố trí thành một cụm tương đối tập trung.
Một trong những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY50-32-200 tiết kiệm không gian lắp đặt là bơm và động cơ được bố trí trên cùng một bệ máy.
Cách bố trí này tạo thành một cụm thiết bị thống nhất thay vì phải bố trí hai hệ thống nền móng hoặc các cụm truyền động nằm cách xa nhau.
Bơm, khớp nối và động cơ được sắp xếp theo cùng đường tâm, giúp khu vực truyền động có cấu trúc rõ ràng:
Thân bơm → cụm ổ trục → khớp nối → động cơ.
Nhờ đó, chiều rộng và diện tích xung quanh cụm máy có thể được tổ chức hợp lý hơn.
RY50-32-200 sử dụng khớp nối mềm để truyền mô-men từ động cơ đến trục bơm.
Thiết kế này không cần sử dụng hệ thống dây đai, puly hoặc hộp giảm tốc làm bộ truyền chính.
Nếu sử dụng dây đai hoặc hộp truyền động, khu vực đặt máy thường phải dành thêm khoảng không cho các bộ phận truyền lực, che chắn an toàn và thao tác điều chỉnh.
Với RY50-32-200, đường truyền động tương đối ngắn:
Động cơ → khớp nối → trục → bánh công tác.
Số lượng thiết bị trung gian ít hơn giúp cụm bơm trở nên tập trung, đồng thời đơn giản hóa bố trí trong phòng máy.
RY50-32-200 thuộc kiểu bơm có kết cấu đỡ một phía, với bánh công tác bố trí ở đầu trục và cụm ổ bi nằm phía sau.
Hai ổ bi, thân ổ trục, giá đỡ và khớp nối được bố trí theo phương dọc của trục bơm.
Cách tổ chức này giúp các thành phần quan trọng tập trung thành một cụm thay vì phải bố trí nhiều giá đỡ hoặc kết cấu cơ khí xung quanh bánh công tác.
Đây là một trong những đặc điểm hỗ trợ giảm diện tích chiếm dụng của hệ thống bơm.
Cửa hút của RY50-32-200 được bố trí theo phương trục.
Dầu tải nhiệt có thể đi tương đối trực tiếp vào tâm bánh công tác.
Đối với thiết kế phòng máy, cách bố trí này cho phép tuyến ống hút được đưa về phía đầu bơm mà không nhất thiết phải vòng qua nhiều bộ phận cơ khí của cụm truyền động.
Nếu điều kiện thực tế cho phép bố trí đường hút thẳng, số lượng co và đoạn chuyển hướng gần bơm có thể được hạn chế.
Điều này vừa giúp giảm trở lực đường hút vừa góp phần làm khu vực quanh bơm gọn hơn.
Tuy nhiên, hiệu quả tiết kiệm diện tích thực tế vẫn phụ thuộc vào vị trí bồn dầu, thiết bị gia nhiệt và sơ đồ đường ống của từng nhà máy.
Một lợi thế khác của RY50-32-200 là cửa xả hướng tâm theo phương thẳng đứng.
Dầu sau khi qua bánh công tác được đưa ra cửa xả phía trên thân bơm. Nhờ vậy, tuyến ống xả có thể được dẫn lên cao rồi kết nối với đường ống chính.
Cách bố trí này cho phép tận dụng không gian theo chiều cao thay vì toàn bộ đường ống phải trải rộng trên mặt sàn.
Trong phòng bơm có nhiều thiết bị đặt song song, việc đưa đường xả lên phía trên có thể giúp giảm số đường ống chạy ngang ở cao độ thấp.
Nhờ đó, không gian phía trước và hai bên bơm có thể thuận lợi hơn cho việc đi lại, kiểm tra và bảo dưỡng.
Đây là một trong những lợi thế rõ rệt nhất khi xét đến khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống nước làm mát truyền thống dành riêng cho cụm bơm.
Điều này có thể giảm nhu cầu bố trí thêm:
Việc loại bỏ một hệ thống phụ trợ giúp khu vực bơm dầu tải nhiệt trở nên đơn giản và gọn hơn đáng kể.
Trong một phòng máy công nghiệp, diện tích bị chiếm dụng không chỉ bởi máy mà còn bởi mạng đường ống xung quanh.
RY50-32-200 chủ yếu cần được kết nối với tuyến hút, tuyến xả và các hạng mục cần thiết của hệ thống dầu tải nhiệt.
Do không cần bố trí thêm một vòng nước làm mát riêng cho bơm, mật độ đường ống quanh cụm máy có thể giảm.
Điều này đặc biệt có lợi khi cải tạo hệ thống cũ, nơi không gian dành cho đường ống mới thường rất hạn chế.
Các hệ thống dầu tải nhiệt quan trọng thường bố trí một bơm hoạt động và một bơm dự phòng.
Khi mỗi cụm bơm có cấu trúc tương đối tập trung, việc đặt hai bơm song song trên cùng khu vực trở nên thuận lợi hơn.
Có thể bố trí:
Bơm chính – khoảng bảo trì – bơm dự phòng
trong cùng một khu vực, đồng thời kết nối vào đường hút và đường xả chung thông qua hệ thống van thích hợp.
Khả năng tổ chức cụm máy gọn giúp doanh nghiệp dành được nhiều diện tích hơn cho lối đi và thao tác kỹ thuật.
Khả năng tiết kiệm diện tích của RY50-32-200 đặc biệt hữu ích trong các dự án nâng cấp nhà máy.
Ở những hệ thống đã hoạt động nhiều năm, phòng máy thường đã có:
Việc bổ sung một bơm có nhiều hệ thống phụ trợ có thể gặp khó khăn về mặt bằng.
Kết cấu tập trung và không cần vòng nước làm mát riêng giúp RY50-32-200 dễ được cân nhắc hơn trong những vị trí có không gian hạn chế.
Tiết kiệm không gian không có nghĩa là đặt các thiết bị sát nhau tối đa.
RY50-32-200 vẫn cần khoảng trống để kỹ thuật viên có thể kiểm tra khớp nối, ổ bi, bộ làm kín và tháo cụm rôto khi cần.
Do đó, phương án bố trí tốt phải cân bằng hai yêu cầu:
Giảm diện tích chiếm dụng nhưng vẫn duy trì đủ khoảng không bảo dưỡng.
Đây mới là cách khai thác đúng lợi thế về không gian của bơm.
Dù mục tiêu là bố trí gọn, không nên tận dụng thân bơm làm điểm đỡ đường ống.
Đường hút và đường xả phải có kết cấu đỡ riêng để trọng lượng của đường ống không tác động lên thân RY50-32-200.
Nếu cố gắng tiết kiệm diện tích bằng cách bố trí đường ống quá sát hoặc để đường ống tỳ trực tiếp lên bơm, cụm máy có thể bị kéo lệch, làm mất đồng tâm giữa bơm và động cơ.
Vì vậy, thiết kế gọn phải luôn đi kèm với bố trí đường ống đúng kỹ thuật.
Một lợi thế khác của kết cấu RY50-32-200 là các bộ phận truyền động được tập trung dọc theo trục máy.
Không có các cụm puly lớn nằm bên cạnh, không cần bộ truyền dây đai chạy ngang và không có hộp số riêng chiếm thêm diện tích.
Điều này giúp chiều ngang của cụm thiết bị được kiểm soát tốt hơn, đặc biệt hữu ích khi nhiều bơm phải đặt thành hàng.
Khi tổng hợp các đặc điểm của RY50-32-200, khả năng tiết kiệm không gian có thể hình dung theo chuỗi:
Bơm và động cơ trên cùng bệ → truyền động bằng khớp nối trực tiếp → kết cấu đỡ một phía → cửa hút hướng trục → cửa xả hướng lên → tản nhiệt tự nhiên không cần nước làm mát → giảm thiết bị và đường ống phụ trợ.
Sự kết hợp này giúp mặt bằng phòng bơm được tổ chức đơn giản hơn.
Khu vực lắp đặt gọn hơn không chỉ mang lại lợi ích về diện tích.
Khi giảm số lượng thiết bị và đường ống phụ trợ, doanh nghiệp còn có thể giảm một phần khối lượng:
Do đó, lợi thế về không gian của RY50-32-200 còn có thể hỗ trợ đơn giản hóa tổng thể hệ thống.
Trong những nhà máy mà diện tích phòng kỹ thuật bị giới hạn, từng khoảng không gian đều có giá trị.
RY50-32-200 có thể phát huy lợi thế nhờ kết cấu tập trung theo chiều dọc của trục, đồng thời có thể tận dụng chiều cao để bố trí tuyến xả.
Khu vực mặt sàn nhờ đó có thể được sử dụng hiệu quả hơn cho các thiết bị khác hoặc dành làm lối bảo trì.
Đây là yếu tố đáng cân nhắc khi lựa chọn bơm cho các dây chuyền dầu tải nhiệt đặt trong nhà xưởng hiện hữu.
Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY50-32-200 đến từ sự kết hợp của nhiều đặc điểm thiết kế: bơm và động cơ đặt trên cùng bệ, truyền động bằng khớp nối mềm, kết cấu đỡ một phía, cửa hút hướng trục, cửa xả thẳng đứng và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.
Những đặc điểm này giúp giảm số lượng thiết bị truyền động và đường ống phụ trợ xung quanh bơm, đồng thời tạo điều kiện khai thác cả không gian theo chiều ngang lẫn chiều cao của phòng máy. Đây là lợi thế đáng chú ý đối với các nhà máy cần bố trí bơm chính – bơm dự phòng hoặc cải tạo hệ thống dầu tải nhiệt trong mặt bằng hiện hữu.
Tuy nhiên, tiết kiệm diện tích vẫn phải đi cùng yêu cầu kỹ thuật. RY50-32-200 cần được chừa đủ khoảng trống bảo trì, đường ống phải có giá đỡ độc lập và khu vực thân ổ trục cần thông thoáng để tản nhiệt tự nhiên. Khi bố trí đúng, thiết bị có thể vừa duy trì khả năng vận hành ổn định vừa giúp tối ưu đáng kể không gian dành cho hệ thống tuần hoàn dầu tải nhiệt.
Trong hệ thống tuần hoàn dầu tải nhiệt, bộ phận truyền động giữa động cơ và trục bơm có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cụm thiết bị. Bơm dầu truyền nhiệt RY50-32-200 sử dụng khớp nối mềm ba chấu để truyền mô-men từ động cơ tới trục bơm và bánh công tác. Kết cấu này giúp quá trình truyền động ổn định, có khả năng hấp thụ một phần dao động nhỏ và hỗ trợ hạn chế tải bất lợi lên trục, ổ bi khi hệ thống được căn chỉnh đúng kỹ thuật.
Với tốc độ quay 2.900 vòng/phút, việc duy trì độ đồng tâm và truyền mô-men ổn định đặc biệt quan trọng. Khớp nối mềm ba chấu vì vậy trở thành một thành phần đáng chú ý trong kết cấu cơ khí của RY50-32-200.
Hệ thống truyền động của RY50-32-200 được bố trí theo chuỗi:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Động cơ tạo chuyển động quay, khớp nối tiếp nhận và truyền mô-men sang trục bơm. Trục tiếp tục làm bánh công tác quay để tạo dòng dầu tải nhiệt.
Khớp nối vì vậy là bộ phận trung gian liên kết hai thiết bị quay quan trọng nhất của cụm bơm: động cơ và bơm ly tâm.
Khớp nối mềm ba chấu thường gồm hai nửa khớp gắn trên hai đầu trục và một phần tử đàn hồi bố trí giữa các chấu.
Khi động cơ quay, mô-men được truyền từ nửa khớp phía động cơ qua phần đàn hồi tới nửa khớp phía bơm. Trục bơm sau đó quay theo động cơ.
Đặc điểm đáng chú ý là hai nửa khớp không truyền lực theo kiểu liên kết kim loại cứng hoàn toàn. Phần tử đàn hồi ở giữa tạo một mức linh hoạt nhất định, phù hợp với cụm máy quay công nghiệp.
Trong quá trình RY50-32-200 vận hành, động cơ và bánh công tác đều quay với tốc độ cao. Những dao động nhỏ có thể phát sinh từ động cơ, trục hoặc tải thủy lực bên trong bơm.
Khớp nối mềm giúp hạn chế việc truyền toàn bộ dao động trực tiếp từ một phía sang phía còn lại.
Điều này có lợi đối với:
Tuy nhiên, khớp nối mềm chỉ hỗ trợ hấp thụ sai lệch và dao động nhỏ, không thể bù cho tình trạng hai trục bị lệch nghiêm trọng.
Khi động cơ khởi động, mô-men được truyền từ động cơ sang bơm trong thời gian ngắn. Nếu sử dụng liên kết hoàn toàn cứng, biến động mô-men có thể được truyền trực tiếp tới trục.
Phần tử đàn hồi của khớp nối ba chấu giúp quá trình truyền lực có độ mềm nhất định, nhờ đó hạn chế tác động cơ học tức thời lên hệ thống truyền động.
Đặc điểm này góp phần giúp Bơm dầu truyền nhiệt RY50-32-200 sử dụng khớp nối mềm ba chấu duy trì chuyển động ổn định hơn khi được lắp đặt đúng.
RY50-32-200 sử dụng hai ổ bi để đỡ và định vị trục. Nếu chuyển động từ động cơ truyền sang trục không ổn định, ổ bi có thể phải chịu thêm tải hướng kính hoặc dao động.
Khớp nối mềm hỗ trợ giảm một phần ảnh hưởng này bằng cách tạo liên kết có độ đàn hồi giữa hai trục.
Khi kết hợp với căn chỉnh đồng tâm chính xác, tải truyền tới ổ bi được kiểm soát tốt hơn, giúp trục quay ổn định ở tốc độ 2.900 vòng/phút.
Rung động thường là một trong những nguyên nhân làm tăng tiếng ồn của máy bơm.
Nếu hai trục được căn chỉnh tốt và phần tử đàn hồi của khớp nối còn ở trạng thái tốt, khớp nối mềm có thể hạn chế một phần rung động truyền giữa động cơ và bơm.
Nhờ đó, cụm RY50-32-200 có điều kiện hoạt động êm hơn.
Tuy nhiên, nếu bơm xuất hiện rung hoặc tiếng ồn lớn thì không nên mặc định nguyên nhân nằm ở khớp nối. Cần kiểm tra cả ổ bi, bánh công tác, không khí trong đường hút, nền móng và tải trọng đường ống.
Đây là yếu tố đặc biệt quan trọng khi sử dụng khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY50-32-200.
Theo yêu cầu lắp đặt của dòng RY, sai lệch tại vành ngoài khớp nối cần được kiểm soát ở mức:
≤ 0,1 mm
Trong khi khoảng cách giữa hai đầu trục được duy trì khoảng:
2–3 mm
Các giá trị này cho thấy dù sử dụng khớp nối mềm, nhà sản xuất vẫn yêu cầu căn chỉnh tương đối chính xác giữa bơm và động cơ.
Một sai lầm trong lắp đặt là cho rằng khớp nối mềm có thể bù được mọi sai lệch giữa hai trục.
Thực tế, nếu trục động cơ và trục RY50-32-200 lệch quá nhiều, phần tử đàn hồi của khớp nối sẽ liên tục bị biến dạng khi quay.
Hậu quả có thể là khớp nối nhanh mòn, rung động tăng, ổ bi nóng hoặc tải bất thường truyền lên trục.
Do đó, căn chỉnh đúng trước, sử dụng độ đàn hồi của khớp nối để hỗ trợ sau mới là cách vận hành phù hợp.
Bơm và động cơ RY được bố trí trên cùng một bệ máy.
Khi bệ được đặt cân bằng, cố định chắc chắn và các bu lông nền được siết đúng, vị trí tương đối giữa động cơ và bơm ít bị thay đổi hơn.
Điều này trực tiếp hỗ trợ khớp nối ba chấu làm việc ổn định, bởi hai đầu trục được giữ trong trạng thái đồng tâm tốt hơn.
Nếu bệ máy biến dạng hoặc bu lông chân đế lỏng, độ đồng tâm có thể thay đổi và làm tăng tải lên khớp nối.
Một yếu tố tưởng như không liên quan đến khớp nối nhưng thực tế ảnh hưởng rất lớn là tải trọng đường ống.
Nếu đường hút hoặc đường xả tác động lực lên thân RY50-32-200, thân bơm có thể bị kéo lệch so với động cơ. Khi đó trục bơm cũng dịch chuyển và khớp nối phải làm việc trong tình trạng lệch tâm.
Vì vậy, đường ống cần được đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên bơm.
Biện pháp này giúp duy trì độ đồng tâm và kéo dài thời gian làm việc của cả khớp nối, trục và ổ bi.
Kết cấu truyền động bằng khớp nối cũng giúp việc bảo dưỡng RY50-32-200 thuận tiện hơn.
Khi cần tháo động cơ hoặc cụm bơm, kỹ thuật viên có thể tách kết nối giữa hai thiết bị tại vị trí khớp nối.
Trong quá trình bảo dưỡng cần chú ý kiểm tra:
Nếu chi tiết đàn hồi bị nứt, chai cứng, biến dạng hoặc mòn mạnh thì cần xử lý trước khi tiếp tục vận hành.
Với bộ thông số sử dụng lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ 2.900 vòng/phút, hệ thống truyền động phải duy trì chuyển động đều để bánh công tác tạo dòng dầu ổn định.
Khớp nối mềm ba chấu góp phần vào quá trình này bằng cách truyền mô-men giữa động cơ và bơm đồng thời tạo độ linh hoạt nhất định giữa hai cụm quay.
Khi hệ thống được lắp đặt chính xác, khớp nối hỗ trợ:
Truyền mô-men ổn định → hạn chế rung truyền → giảm tải bất lợi lên ổ bi → duy trì chuyển động của trục → giúp bánh công tác quay ổn định.
Có thể nói khớp nối mềm ba chấu góp phần nâng cao độ an toàn cơ khí và độ ổn định vận hành của RY50-32-200 thông qua khả năng truyền lực linh hoạt và hạn chế một phần rung động.
Tuy nhiên, tài liệu của dòng RY không xác định khớp nối ba chấu là một thiết bị bảo vệ an toàn chuyên dụng hay cơ cấu tự ngắt khi quá tải.
Vì vậy, không nên hiểu rằng chỉ có khớp nối mềm là đủ để bảo vệ toàn bộ hệ thống khi xảy ra kẹt bơm, quá tải động cơ hoặc sự cố nghiêm trọng. Hệ thống điện vẫn cần các thiết bị bảo vệ động cơ và quy trình vận hành thích hợp.
Bơm dầu truyền nhiệt RY50-32-200 sử dụng khớp nối mềm ba chấu để truyền chuyển động từ động cơ đến trục bơm và bánh công tác. Kết cấu mềm giúp hệ thống có độ đàn hồi nhất định, hỗ trợ hạn chế rung động truyền giữa động cơ và bơm, giảm tác động của biến động mô-men và tạo điều kiện cho cụm trục – ổ bi hoạt động ổn định.
Để đặc tính này phát huy hiệu quả, yêu cầu quan trọng nhất là căn đồng tâm chính xác với sai lệch vành khớp không vượt quá 0,1 mm, duy trì khe hở đầu trục khoảng 2–3 mm, cố định chắc chắn bệ máy và không để tải trọng đường ống tác động lên bơm. Khi được lắp đặt và bảo dưỡng đúng, khớp nối mềm ba chấu trở thành một bộ phận quan trọng giúp RY50-32-200 truyền động ổn định, hạn chế rung và nâng cao độ tin cậy cơ khí trong hệ thống dầu tải nhiệt.

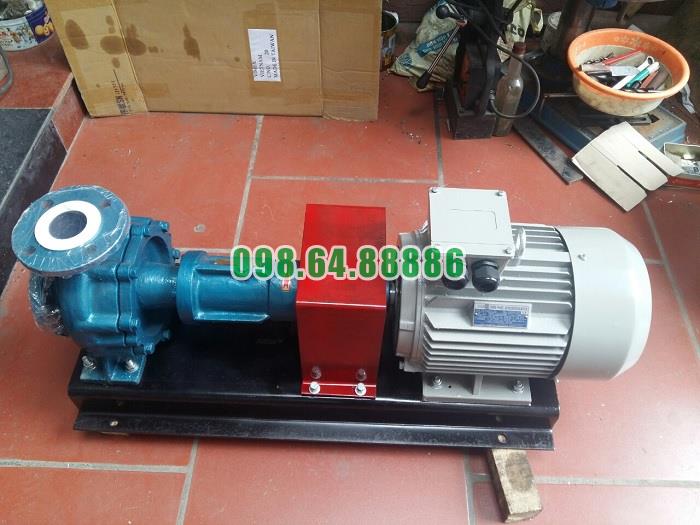

Máy bơm dầu tải nhiệt RY50-32-200 tốc độ 2900 vòng/phút, lưu lượng 18 m3/h, cột áp 50 m, công suất 5.5 kW
