Bơm dầu truyền nhiệt RY125-80-160 được thiết kế để làm việc trong hệ thống dầu nóng với nhiều đặc điểm hỗ trợ an toàn vận hành, đặc biệt ở các vị trí chịu nhiệt, chịu áp và truyền động.
Thân bơm, mặt bích hút và mặt bích xả được thiết kế theo cấp áp suất phù hợp với hệ thống công nghiệp. Kết cấu này giúp bơm duy trì độ kín và hạn chế rò rỉ trong quá trình vận chuyển dầu nóng.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Cấu tạo này giúp hạn chế dầu truyền nhiệt thoát ra ngoài tại khu vực trục bơm, góp phần tăng độ an toàn khi làm việc với môi chất nhiệt độ cao.
Bơm dầu truyền nhiệt RY125-80-160 sử dụng cơ chế tản nhiệt tự nhiên, giúp giảm ảnh hưởng của nhiệt lên cụm ổ trục và các chi tiết truyền động. Thiết kế này đồng thời giảm bớt nhu cầu sử dụng hệ thống làm mát bằng nước phụ trợ.
Hai bộ vòng bi trong thân ổ trục có nhiệm vụ đỡ và định vị rôto. Việc giữ trục quay ổn định giúp hạn chế rung động, ma sát bất thường và nguy cơ phát sinh nhiệt quá mức trong quá trình vận hành.
Bơm và động cơ được kết nối bằng khớp nối mềm. Bộ phận này giúp truyền mô-men ổn định và hỗ trợ giảm ảnh hưởng của sai lệch nhỏ giữa trục bơm và trục động cơ.
Thiết kế của bơm đi kèm các yêu cầu vận hành an toàn như mồi đầy dầu trước khi khởi động, gia nhiệt từ từ, kiểm tra chiều quay, theo dõi rung động và không để bơm chạy lâu khi van xả đóng.
Thiết kế an toàn của Bơm dầu truyền nhiệt RY125-80-160 thể hiện ở kết cấu chịu áp, bộ làm kín phù hợp với dầu nóng, hệ thống ổ trục ổn định, khớp nối mềm và cơ chế tản nhiệt tự nhiên. Khi được lắp đặt và vận hành đúng yêu cầu, các đặc điểm này giúp hạn chế rò rỉ, rung động và quá nhiệt trong hệ thống dầu truyền nhiệt.
Việc lựa chọn động cơ phù hợp cho Bơm dầu truyền nhiệt RY125-80-160 cần dựa trên tốc độ quay, công suất trục thực tế và điều kiện vận hành của hệ thống dầu nóng. Động cơ phải đủ công suất để bơm đạt lưu lượng 160 m³/h, cột áp 50 m và tốc độ khoảng 2.900 vòng/phút.
RY125-80-160 được thiết kế làm việc ở tốc độ 2.900 vòng/phút, vì vậy động cơ phải có tốc độ tương ứng để bảo đảm bơm đạt đúng đặc tính lưu lượng và cột áp.
Nếu tốc độ động cơ thấp hơn thiết kế, lưu lượng và cột áp của bơm cũng sẽ giảm, ảnh hưởng trực tiếp đến khả năng tuần hoàn dầu truyền nhiệt.
Thông số đang có của RY125-80-160 gồm:
Lưu lượng: 160 m³/h
Cột áp: 50 m
Tốc độ: 2.900 vòng/phút
Công suất động cơ ghi trong bảng: 22 kW
Tuy nhiên, tài liệu đồng thời ghi công suất trục 28,7 kW. Hai thông số này không phù hợp về mặt kỹ thuật vì công suất động cơ không thể thấp hơn công suất cần thiết trên trục bơm khi làm việc tại đúng điểm thiết kế.
Vì vậy, không nên chốt động cơ 22 kW chỉ dựa trên bảng thông số này.
Khi lựa chọn động cơ cho Bơm dầu truyền nhiệt RY125-80-160, công suất định mức của động cơ cần lớn hơn công suất mà bơm thực tế yêu cầu tại điểm làm việc.
Nếu công suất trục 28,7 kW được xác nhận là chính xác, động cơ cần được lựa chọn ở cấp công suất phù hợp phía trên mức này và có dự phòng cho điều kiện vận hành thực tế.
Trước khi quyết định công suất cuối cùng, cần xác nhận lại đường đặc tính và thông số chính thức của RY125-80-160 từ nhà sản xuất.
Động cơ không chỉ được chọn theo công suất danh định mà còn phải tính đến chế độ vận hành liên tục của bơm.
Hệ thống dầu truyền nhiệt thường làm việc trong thời gian dài, vì vậy động cơ cần có khả năng vận hành ổn định, phù hợp với môi trường nhiệt độ cao và điều kiện lắp đặt tại nhà máy.
Nếu khu vực sử dụng có yêu cầu về phòng chống cháy nổ, có thể cần lựa chọn động cơ phòng nổ phù hợp với điều kiện thực tế.
RY125-80-160 truyền động qua khớp nối mềm, do đó động cơ phải được lắp đồng tâm chính xác với trục bơm.
Sai lệch đồng tâm có thể làm tăng rung động, nóng ổ bi, tăng tải cho động cơ và làm giảm tuổi thọ của cả cụm bơm.
Lưu lượng 160 m³/h và cột áp 50 m là cơ sở quan trọng nhưng chưa đủ để xác định chính xác công suất động cơ.
Cần đồng thời xem xét công suất trục, hiệu suất bơm, đặc tính dầu truyền nhiệt, điểm làm việc thực tế và tổn thất của toàn hệ thống.
Lựa chọn động cơ phù hợp cho Bơm dầu truyền nhiệt RY125-80-160 cần ưu tiên động cơ có tốc độ khoảng 2.900 vòng/phút và công suất đủ lớn hơn công suất trục thực tế của bơm.
Đặc biệt, thông số 22 kW cần được kiểm tra lại vì tài liệu của RY125-80-160 đồng thời ghi công suất trục 28,7 kW. Trước khi đặt mua động cơ, nên xác nhận lại thông số kỹ thuật và đường đặc tính của nhà sản xuất để tránh lựa chọn động cơ thiếu công suất.

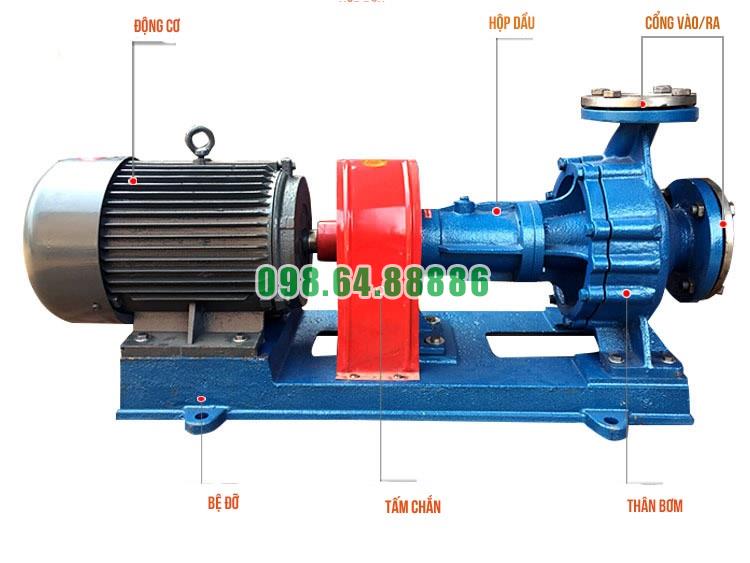

Bơm ly tâm dầu tải nhiệt RY125-80-160 Lưu lượng 160 m3/h, công suất 22 kW, cột áp 50 m
