Bơm dầu truyền nhiệt RY50-32-250 có kết cấu thuận tiện cho việc bố trí trong nhiều hệ thống tuần hoàn dầu nóng công nghiệp. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Cách bố trí này giúp cụm bơm dễ kết nối với hệ thống đường ống và thuận tiện khi bố trí thiết bị trong khu vực máy.
Cửa hút theo hướng trục giúp đường dầu có thể đi thẳng vào tâm bơm, trong khi cửa xả hướng lên trên thuận lợi cho việc kết nối với đường ống đẩy.
Với RY50-32-250, cửa hút danh nghĩa 50 mm và cửa xả 32 mm, tạo điều kiện thuận lợi khi thiết kế tuyến ống cho hệ thống dầu tải nhiệt.
RY50-32-250 được bố trí cùng động cơ trên một bệ máy thống nhất. Khi lắp đặt, toàn bộ cụm bơm – động cơ được đặt lên móng, cân bằng bằng thước thủy rồi mới siết chặt bu lông móng.
Kết cấu dạng cụm giúp việc định vị bơm và động cơ thuận tiện hơn so với phương án phải bố trí hai thiết bị hoàn toàn tách rời.
Một điểm tăng tính linh hoạt trong lắp đặt là dòng RY có thể kết hợp với:
động cơ công nghiệp thông thường;
động cơ phòng nổ.
Động cơ truyền mô-men đến bơm thông qua khớp nối mềm kiểu ba chấu.
Nhờ đó, RY50-32-250 có thể được cấu hình phù hợp với điều kiện an toàn của từng khu vực sản xuất.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Đặc điểm này giúp giảm số lượng đường ống nước và thiết bị phụ trợ quanh bơm, nhờ đó việc lựa chọn vị trí lắp đặt có thể thuận tiện hơn, đặc biệt tại những khu vực khó bố trí nguồn nước làm mát.
Nhà sản xuất yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.
Yêu cầu này cho phép hệ thống đường ống được thiết kế linh hoạt theo mặt bằng thực tế nhưng vẫn phải bảo đảm không tạo tải trọng cơ học lên cửa hút và cửa xả.
Đối với các hệ thống quan trọng, tài liệu khuyến nghị bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Nhờ đó, RY50-32-250 có thể được lắp theo cấu hình đơn hoặc cấu hình bơm kép tùy theo yêu cầu liên tục của dây chuyền sản xuất.
Nhà sản xuất yêu cầu khu vực lắp đặt phải có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng.
Khi thiết kế mặt bằng đúng yêu cầu, các bộ phận như khớp nối, động cơ, cụm ổ trục và rôto có thể được tiếp cận thuận tiện hơn trong quá trình bảo trì.
Tính linh hoạt trong lắp đặt của bơm dầu truyền nhiệt RY50-32-250 thể hiện ở kết cấu bơm – động cơ đồng bộ trên cùng bệ máy, cửa hút hướng trục, cửa xả hướng lên, khả năng sử dụng động cơ thường hoặc động cơ phòng nổ và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.
Ngoài ra, bơm có thể được bố trí theo phương án một bơm hoặc bơm làm việc – dự phòng, giúp RY50-32-250 dễ thích ứng với nhiều dạng hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY50-32-250 tiêu thụ điện năng tối ưu ở điểm làm việc chuẩn khi lưu lượng và cột áp thực tế của hệ thống nằm trong vùng đặc tính phù hợp của bơm. Tài liệu nhà sản xuất khuyến nghị lựa chọn điểm làm việc nằm trong vùng đặc tính và ưu tiên khu vực có hiệu suất cao nhất.
Theo bảng thông số, RY50-32-250 sử dụng động cơ 11 kW, tốc độ 2.900 vòng/phút. Tại điểm 12,5 m³/h – 80 m, công suất trục là 6,2 kW; tại điểm 18 m³/h – 70 m, công suất trục là 7,6 kW.
Khi RY50-32-250 vận hành đúng vùng lưu lượng và cột áp thiết kế, năng lượng từ động cơ được truyền qua trục và bánh công tác để tạo dòng dầu tuần hoàn hiệu quả hơn.
Nếu điểm làm việc lệch quá xa khỏi vùng phù hợp, bơm có thể phải vận hành trong điều kiện không tối ưu, làm tăng tổn thất và ảnh hưởng đến mức tiêu thụ điện của động cơ.
Tài liệu RY chỉ rõ lưu lượng bơm quá lớn là một trong những nguyên nhân khiến công suất tiêu thụ tăng cao. Khi xảy ra tình trạng này, cần điều chỉnh van xả để đưa lưu lượng trở lại vùng cho phép.
Do đó, khai thác RY50-32-250 ở đúng điểm làm việc giúp tránh tình trạng động cơ phải chịu tải lớn hơn cần thiết.
Tiết kiệm điện không có nghĩa là giảm lưu lượng xuống mức quá thấp. Nhà sản xuất quy định không nên vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, nên lựa chọn bơm nhỏ hơn hoặc bố trí đường bypass.
Vận hành đúng lưu lượng giúp RY50-32-250 vừa duy trì khả năng tuần hoàn dầu nóng vừa tránh điều kiện làm việc bất lợi.
Độ đồng tâm giữa trục bơm và trục động cơ cũng ảnh hưởng đến khả năng sử dụng điện năng.
Khi hai trục bị lệch tâm, ma sát rôto tăng và công suất tiêu thụ của bơm có thể tăng theo. Tài liệu yêu cầu sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm.
Căn chỉnh chính xác giúp giảm rung, ma sát và tổn thất cơ học trong quá trình truyền động.
RY50-32-250 được thiết kế làm việc ở khoảng 2.900 vòng/phút. Tốc độ phù hợp giúp bánh công tác tạo đúng đặc tính lưu lượng và cột áp.
Nếu tốc độ không đạt yêu cầu, lưu lượng hoặc cột áp có thể giảm, làm điểm làm việc của bơm sai lệch so với thiết kế.
Bơm dầu truyền nhiệt RY50-32-250 tiêu thụ điện năng tối ưu ở điểm làm việc chuẩn khi lưu lượng, cột áp và tốc độ quay được duy trì trong vùng đặc tính phù hợp. Việc tránh lưu lượng quá lớn, không vận hành dưới giới hạn tối thiểu, căn đồng tâm chính xác và giữ tốc độ khoảng 2.900 vòng/phút giúp hạn chế tổn thất cơ học và sử dụng hiệu quả hơn công suất động cơ 11 kW.
Tài liệu không công bố mức điện năng tiết kiệm cụ thể, nhưng việc vận hành gần vùng hiệu suất cao là cơ sở quan trọng để RY50-32-250 khai thác năng lượng hợp lý và ổn định.

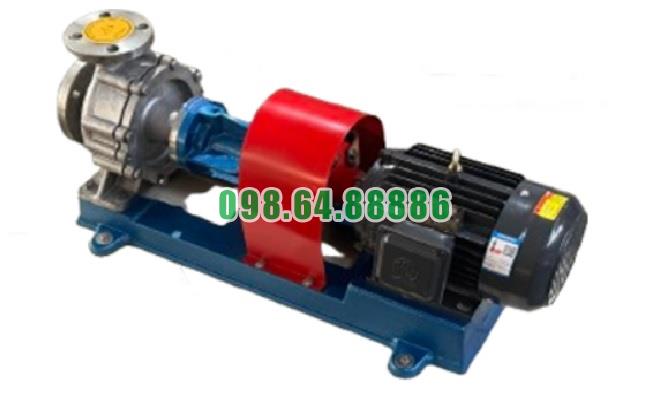

Bơm dầu nóng trục ngang RY50-32-250 công suất 11 kW, cột áp 70 m, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút
