Thiết kế bánh công tác đường kính 250mm của Bơm dầu truyền nhiệt RY50-32-250A là yếu tố quan trọng quyết định khả năng tạo lưu lượng và cột áp của bơm trong hệ thống tuần hoàn dầu nóng. Theo quy ước model của dòng RY, số 250 biểu thị đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất. Vì vậy, 250 mm cần được hiểu là kích thước danh nghĩa của dòng bánh công tác, không nhất thiết là đường kính thực tế sau khi cắt của phiên bản RY50-32-250A.
Trong cấu tạo của Bơm dầu truyền nhiệt RY50-32-250A, bánh công tác nằm trong cụm rôto cùng với trục bơm và đai ốc hãm bánh công tác.
Khi động cơ hoạt động, trục bơm truyền chuyển động quay đến bánh công tác. Bánh công tác quay với tốc độ định mức 2.900 vòng/phút, truyền năng lượng cho dầu truyền nhiệt và tạo dòng chảy từ vùng tâm bánh công tác ra phía ngoài.
Chính quá trình này giúp RY50-32-250A đạt được khả năng tuần hoàn dầu với lưu lượng 16 m³/h và cột áp 60 m tại điểm làm việc được nhà sản xuất công bố.
Đường kính bánh công tác có ảnh hưởng trực tiếp đến khả năng truyền năng lượng cho môi chất. Trong hệ model RY, thông số 250 được sử dụng để xác định nhóm kích thước bánh công tác của bơm.
Với RY50-32-250A, bánh công tác thuộc nhóm đường kính danh nghĩa 250 mm nhưng đã được cắt giảm lần thứ nhất theo ký hiệu A. Thiết kế này cho phép nhà sản xuất điều chỉnh đặc tính thủy lực của bơm để đạt mức lưu lượng và cột áp phù hợp hơn với từng nhu cầu sử dụng.
Có thể thấy rõ tác động của việc cắt giảm bánh công tác khi so sánh các thông số trong bảng của nhà sản xuất.
Model RY50-32-250 có các điểm làm việc 12,5 m³/h tại cột áp 80 m hoặc 18 m³/h tại 70 m, sử dụng động cơ 11 kW. Trong khi đó, RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m và sử dụng động cơ 7,5 kW.
Điều này cho thấy việc cắt giảm đường kính bánh công tác ở phiên bản A làm thay đổi đặc tính làm việc của bơm, đưa cột áp và công suất yêu cầu về mức phù hợp với điểm thiết kế của RY50-32-250A.
Hiệu quả của thiết kế bánh công tác đường kính 250mm của Bơm dầu truyền nhiệt RY50-32-250A phải được xem xét cùng tốc độ quay của bơm.
Tài liệu cho biết đường đặc tính của dòng RY thể hiện quan hệ giữa lưu lượng Q và cột áp H tại tốc độ khoảng 2.900 vòng/phút. Mỗi kích thước bơm có một vùng đặc tính riêng và điểm làm việc cần được lựa chọn trong vùng phù hợp.
Ở RY50-32-250A, sự kết hợp giữa bánh công tác thuộc nhóm kích thước 250 mm đã cắt giảm và tốc độ 2.900 vòng/phút tạo nên điểm làm việc:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất trục: 6,20 kW
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Trong sơ đồ kết cấu của dòng RY, bánh công tác được bố trí ở đầu trục và được cố định bằng đai ốc bánh công tác. Các chi tiết liên quan gồm thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm và trục bơm.
Kết cấu này giúp bánh công tác nhận trực tiếp chuyển động quay từ trục và duy trì vị trí làm việc trong thân bơm.
Khi cần bảo dưỡng, sau khi tháo cụm nắp bơm, thân ổ trục và rôto khỏi thân bơm, kỹ thuật viên có thể tháo đai ốc bánh công tác và lấy bánh công tác ra để kiểm tra.
Điều này thuận lợi cho việc vệ sinh bánh công tác nếu xuất hiện cặn hoặc dị vật gây tắc nghẽn.
Bánh công tác phải luôn ở trạng thái sạch và quay đúng tốc độ để RY50-32-250A duy trì đặc tính thiết kế.
Theo hướng dẫn xử lý sự cố của nhà sản xuất, bánh công tác bị tắc là một trong những nguyên nhân làm lưu lượng hoặc cột áp thấp hơn thiết kế. Biện pháp xử lý là vệ sinh vị trí bị tắc và kiểm tra lại tốc độ động cơ.
Do đó, kiểm tra tình trạng bánh công tác là công việc quan trọng khi RY50-32-250A xuất hiện hiện tượng giảm lưu lượng hoặc không đạt cột áp 60 m.
Thiết kế bánh công tác đường kính 250mm của Bơm dầu truyền nhiệt RY50-32-250A là nền tảng tạo nên đặc tính thủy lực của model này. Số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác, trong khi ký hiệu A cho biết bánh công tác đã được cắt giảm đường kính lần thứ nhất.
Sự kết hợp giữa bánh công tác thuộc nhóm 250 mm đã cắt giảm và tốc độ quay 2.900 vòng/phút giúp RY50-32-250A đạt điểm làm việc 16 m³/h, cột áp 60 m với động cơ 7,5 kW. Đây chính là đặc điểm quan trọng giúp phiên bản RY50-32-250A có thông số phù hợp hơn với những hệ thống tuần hoàn dầu nóng cần cột áp 60 m thay vì mức cao hơn của phiên bản RY50-32-250 tiêu chuẩn.
Bơm dầu truyền nhiệt RY50-32-250A được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, nơi bơm thường phải duy trì hoạt động ổn định trong thời gian dài. Với lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút, model này đáp ứng tốt nhu cầu vận chuyển dầu tải nhiệt liên tục khi làm việc đúng điểm thiết kế.
Dòng RY sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động qua khớp nối mềm.
Cụm ổ trục có hai bộ vòng bi làm nhiệm vụ đỡ và định vị rôto. Kết cấu này giúp trục bơm và bánh công tác duy trì vị trí ổn định khi làm việc ở tốc độ cao trong thời gian dài.
Một yếu tố quan trọng tạo nên khả năng làm việc bền bỉ của Bơm dầu truyền nhiệt RY50-32-250A là thiết kế chuyên dùng cho dầu tải nhiệt.
Theo tài liệu nhà sản xuất, dòng RY có thể vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Khả năng này giúp bơm phù hợp với những hệ thống gia nhiệt công nghiệp cần tuần hoàn dầu nóng liên tục.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp cụm bơm có kết cấu gọn hơn, đơn giản hơn, giảm chi phí vận hành đồng thời bảo đảm độ an toàn và độ tin cậy.
Việc giảm phụ thuộc vào hệ thống làm mát phụ trợ cũng giúp cấu tạo tổng thể đơn giản hơn khi bơm phải vận hành liên tục.
Hai ổ bi trong thân ổ trục giúp giữ rôto đúng vị trí trong quá trình quay.
Khi RY50-32-250A vận hành ở 2.900 vòng/phút, khả năng định vị chính xác của cụm ổ bi giúp hạn chế dịch chuyển bất thường của trục và bánh công tác, góp phần duy trì trạng thái vận hành ổn định.
Sau khoảng 300 giờ vận hành đầu tiên, nhà sản xuất yêu cầu tháo ổ bi để vệ sinh và kiểm tra. Nếu có dấu hiệu rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc trước khi cần kiểm tra và bổ sung theo hướng dẫn.
Đối với bơm vận hành liên tục, độ rung ảnh hưởng trực tiếp đến ổ bi, trục và cụm rôto.
Nhà sản xuất quy định biên độ rung của bơm không được vượt quá 0,06 mm. Nếu rung bất thường phải kiểm tra ngay.
Ngoài ra, độ đồng tâm giữa trục bơm và trục động cơ phải được kiểm soát chặt chẽ. Sai lệch tại vành ngoài khớp nối cho phép không quá 0,1 mm.
Căn chỉnh đúng giúp giảm tải không cần thiết lên trục và ổ bi, từ đó hỗ trợ tăng độ bền khi bơm làm việc dài giờ.
Khả năng làm việc liên tục của Bơm dầu truyền nhiệt RY50-32-250A phụ thuộc nhiều vào việc duy trì đúng lưu lượng.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống phải thường xuyên làm việc ở lưu lượng thấp hơn, cần dùng bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Với RY50-32-250A có lưu lượng thiết kế 16 m³/h, vận hành đúng vùng lưu lượng giúp hạn chế tình trạng làm việc không ổn định và giảm tác động bất lợi lên các chi tiết bên trong.
Khi làm việc với dầu nóng, bơm phải được gia nhiệt sơ bộ trước khi khởi động.
Nhà sản xuất quy định chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết thích nghi với sự giãn nở nhiệt, hạn chế ảnh hưởng của thay đổi nhiệt độ đột ngột đến trục, thân bơm và bộ làm kín.
Để RY50-32-250A duy trì độ bền trong quá trình vận hành dài giờ, cần thường xuyên kiểm tra:
Độ rung của bơm.
Nhiệt độ ổ trục.
Nhiệt độ thân bơm.
Áp suất cửa xả.
Lưu lượng vận hành.
Độ chặt của bu lông móng.
Tiếng ồn bất thường.
Nếu xuất hiện tiếng ồn bất thường, tài liệu yêu cầu dừng bơm để kiểm tra.
Khả năng làm việc liên tục độ bền cao của Bơm dầu truyền nhiệt RY50-32-250A được hỗ trợ bởi kết cấu hai ổ bi đỡ rôto, gối đỡ trung tâm, khớp nối mềm, cơ chế tản nhiệt tự nhiên và khả năng làm việc với dầu nóng đến giới hạn 350°C.
Độ bền thực tế của bơm phụ thuộc trực tiếp vào việc duy trì đúng lưu lượng, căn chỉnh đồng tâm chính xác, kiểm soát độ rung, gia nhiệt từ từ và bảo dưỡng ổ bi đúng định kỳ. Khi các điều kiện này được thực hiện đúng, RY50-32-250A có khả năng duy trì vận hành ổn định trong các hệ thống tuần hoàn dầu tải nhiệt làm việc liên tục.

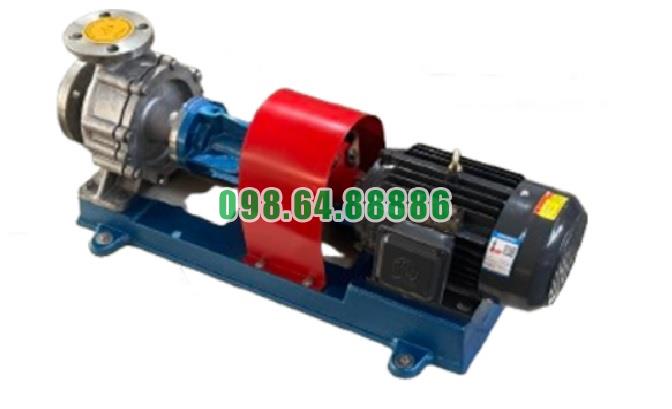

Máy bơm tuần hoàn dầu nóng RY50-32-250A lưu lượng 16 m3/h, tốc độ quay 2900 vòng/phút, công suất 7.5 kW, cột áp 60 m
