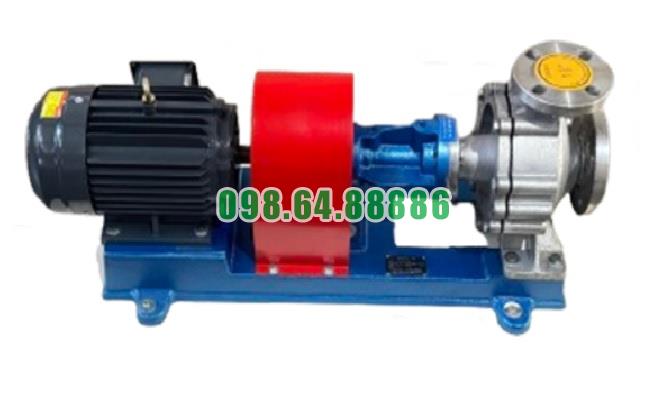

Máy bơm dầu truyền nhiệt RY100-65-200B Lưu lượng 90 m3/h, công suất 30 kW, cột áp 65 m

Cấu tạo bên trong của Bơm dầu truyền nhiệt RY80-50-250B

Bơm dầu truyền nhiệt RY80-50-250B có cấu tạo bên trong gồm các cụm chính như thân bơm, bánh công tác, trục bơm, ổ bi, bộ làm kín và hệ thống truyền động. Các bộ phận này phối hợp với nhau để bảo đảm dầu truyền nhiệt được tuần hoàn ổn định trong hệ thống gia nhiệt.

Thân bơm và nắp bơm

Thân bơm tạo khoang làm việc cho dòng dầu và bao quanh bánh công tác. Nắp bơm liên kết với thân bơm, đồng thời là vị trí lắp trục và bộ phận làm kín.

Cửa hút được bố trí theo hướng trục, còn cửa xả theo hướng tâm, giúp dầu đi vào và ra khỏi bơm thuận lợi.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu.

Khi quay, bánh công tác đưa dầu từ vùng tâm ra phía ngoài, làm tăng vận tốc và áp suất trước khi dầu đi tới cửa xả.

Trục bơm

Trục bơm truyền mô-men từ động cơ tới bánh công tác.

Trục được đỡ bởi hệ thống ổ bi để duy trì độ ổn định trong quá trình quay, hạn chế rung và giữ bánh công tác làm việc đúng vị trí.

Cụm ổ bi

Bơm sử dụng hai bộ vòng bi đặt trong thân ổ trục.

Cụm ổ bi có nhiệm vụ đỡ và định vị rôto, giúp trục quay ổn định khi bơm làm việc liên tục. Hệ thống bôi trơn đi kèm giúp giảm ma sát và hạn chế quá nhiệt.

Bộ làm kín

Bộ làm kín gồm chèn làm kín và phớt dầu chịu nhiệt.

Bộ phận này được bố trí quanh khu vực trục đi qua nắp bơm, có tác dụng hạn chế dầu nóng rò rỉ ra ngoài và bảo vệ cụm ổ trục.

Ống dẫn dầu và nắp chặn ổ trục

Bên trong cụm ổ trục còn có ống dẫn dầu và nắp chặn ổ trục.

Các chi tiết này hỗ trợ quá trình bôi trơn, giữ dầu bôi trơn trong khoang ổ và bảo đảm cụm ổ bi làm việc ổn định.

Khớp nối truyền động

Bơm được nối với động cơ bằng khớp nối mềm.

Khớp nối truyền mô-men từ động cơ sang trục bơm, từ đó làm bánh công tác quay và tạo dòng dầu tuần hoàn.

Cấu tạo bên trong của Bơm dầu truyền nhiệt RY80-50-250B chủ yếu gồm thân bơm, nắp bơm, bánh công tác, trục bơm, hai ổ bi, thân ổ trục, hệ thống bôi trơn, bộ làm kín và khớp nối truyền động.

Kết cấu này giúp bơm đáp ứng tốt yêu cầu vận chuyển dầu nóng, duy trì dòng tuần hoàn ổn định và phù hợp với các hệ thống gia nhiệt công nghiệp.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-250B trong dây chuyền ép nhiệt

Bơm dầu truyền nhiệt RY80-50-250B trong dây chuyền ép nhiệt có nhiệm vụ tuần hoàn dầu nóng giữa lò gia nhiệt và máy ép, giúp duy trì nguồn nhiệt ổn định trong suốt quá trình sản xuất.

Cấp dầu nóng cho máy ép nhiệt

Trong dây chuyền ép nhiệt, dầu truyền nhiệt được gia nhiệt tại lò và được bơm đến bàn ép, khuôn ép hoặc bộ trao đổi nhiệt của máy.

Bơm RY80-50-250B giúp duy trì dòng dầu liên tục, từ đó hỗ trợ giữ nhiệt độ tại khu vực ép ổn định hơn.

Duy trì nhiệt độ trong quá trình ép

Quá trình ép nhiệt thường yêu cầu nhiệt độ được giữ tương đối ổn định trong suốt chu kỳ làm việc. Nếu lưu lượng dầu không đều, nhiệt độ tại bề mặt ép có thể dao động và ảnh hưởng đến chất lượng sản phẩm.

Việc sử dụng Bơm dầu truyền nhiệt RY80-50-250B giúp dầu nóng lưu thông liên tục qua thiết bị, góp phần duy trì điều kiện nhiệt phù hợp cho quá trình ép.

Phù hợp với dây chuyền vận hành liên tục

Trong các dây chuyền ép gỗ, ép nhựa, ép cao su hoặc các hệ thống ép công nghiệp khác, máy có thể làm việc nhiều giờ liên tục.

Bơm dầu truyền nhiệt RY80-50-250B phù hợp với nhiệm vụ tuần hoàn dầu nóng trong thời gian dài khi được lắp đặt đúng kỹ thuật, căn chỉnh tốt và bảo dưỡng định kỳ.

Hỗ trợ phân phối nhiệt đến nhiều khu vực ép

Với dây chuyền có nhiều tầng ép hoặc nhiều cụm gia nhiệt, bơm có thể cấp dầu nóng đến các nhánh khác nhau của hệ thống.

Khi thiết kế đường ống hợp lý, lưu lượng dầu được phân phối ổn định hơn, giúp các khu vực ép nhận nhiệt đồng đều.

Giảm nguy cơ gián đoạn gia nhiệt

Trong dây chuyền ép nhiệt liên tục, việc ngừng tuần hoàn dầu có thể làm nhiệt độ giảm nhanh và ảnh hưởng đến tiến độ sản xuất.

Vì vậy, Bơm dầu truyền nhiệt RY80-50-250B thường đóng vai trò quan trọng trong việc duy trì quá trình cấp nhiệt ổn định cho toàn bộ hệ thống.

Yêu cầu khi vận hành

Bơm cần được mồi đầy dầu trước khi khởi động, bảo đảm đúng chiều quay và gia nhiệt từ từ khi hệ thống bắt đầu làm việc.

Trong quá trình vận hành, cần theo dõi lưu lượng, áp suất, độ rung và nhiệt độ ổ trục để bảo đảm bơm làm việc ổn định.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-250B trong dây chuyền ép nhiệt tập trung vào nhiệm vụ tuần hoàn dầu nóng, duy trì nhiệt độ ổn định và bảo đảm cấp nhiệt liên tục cho máy ép.

Thiết bị phù hợp với các dây chuyền ép cần làm việc dài giờ, yêu cầu nhiệt ổn định và sử dụng hệ thống dầu tải nhiệt làm nguồn gia nhiệt chính.
